一、管道(dao)元件(jian)公稱(cheng)尺寸 DN

香蕉app免費視頻在線觀看:管道元件公稱尺寸DN應符合GB/T1047-2005《管道元件DN(公稱尺寸）的定義和選用》的規定。GB/T1047-2005適用于使用DN標識的相關標準中規定的管道元件。（也可以使用與該標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或對焊端的管道元件，或用NPS(公稱管子尺寸）、OD(外徑）、ID(內徑）或G(管螺紋尺寸標記）等標識的管道元件。）

1. 定(ding)義

DN是指用(yong)于管道系統元(yuan)件(jian)（包括法蘭及墊片(pian)等(deng)零件(jian)）。的(de)字(zi)母(mu)和(he)數字(zi)組(zu)(zu)合的(de)尺寸(cun)標(biao)識。它由字(zi)母(mu)DN和(he)后(hou)跟無因次的(de)整數數字(zi)組(zu)(zu)成。這個數字(zi)與(yu)端部連接(jie)(jie)的(de)內(nei)徑(jing)或(huo)外徑(jing)（用(yong)單位mm表(biao)示）等(deng)特(te)征尺寸(cun)直接(jie)(jie)相關。（1. 除在相關標(biao)準中另有規定，字(zi)母(mu)DN后(hou)面的(de)數字(zi)不代表(biao)測(ce)量值，也不能用(yong)于計算目的(de)。 2. 采(cai)用(yong)DN標(biao)識系統的(de)那些標(biao)準，應給(gei)出與(yu)管道元(yuan)件(jian)的(de)尺寸(cun)的(de)關系，例如DN/OD或(huo)DN/ID。）

2. DN 系列

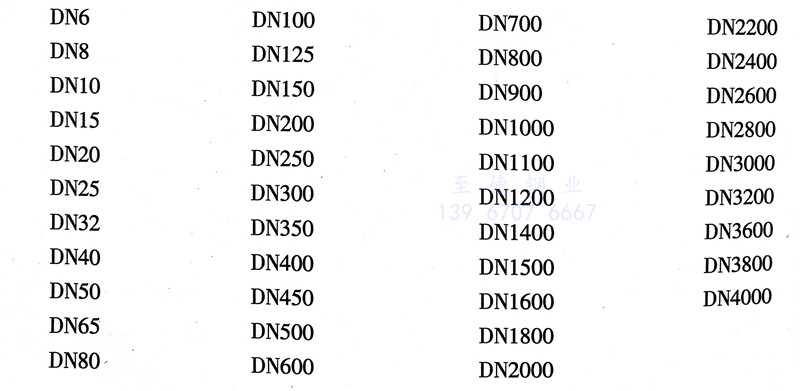

優(you)先(xian)選用的 DN 數值如(ru)下：

二(er) 、管道(dao)元件(jian)公(gong)稱壓力(li) PN

管(guan)道元件(jian)公稱壓力(li)PN應符合GB/T1048-2005《管(guan)道元件(jian)PN(公稱壓力(li)）的定(ding)義和選用(yong)》的規定(ding)。該標(biao)(biao)準(zhun)適用(yong)于使用(yong)PN標(biao)(biao)識(shi)的相(xiang)關標(biao)(biao)準(zhun)中(zhong)規定(ding)的管(guan)道元件(jian)。

1. 定義

PN是指與管(guan)道系統元(yuan)件(jian)（包括法蘭及墊片等零件(jian)）的(de)力學性(xing)能(neng)和尺(chi)寸特性(xing)相關(guan)、用于參考的(de)字(zi)母和數(shu)字(zi)組(zu)合的(de)標識，它由字(zi)母PN和后跟量(liang)綱一的(de)數(shu)字(zi)組(zu)成(cheng)。

注：a. 字母PN后(hou)跟的數(shu)字不(bu)代(dai)表測量(liang)值，不(bu)應用于(yu)計(ji)算目的，除非在有關標準中另有規定(ding)。

b. 除(chu)與相關的管道元(yuan)件標準(zhun)有關聯外，術語PN不具有意(yi)義。

c. 管(guan)道元件許(xu)(xu)(xu)用(yong)壓(ya)力取決于元件的PN數(shu)值、材料和設計以及允(yun)許(xu)(xu)(xu)工(gong)作溫度。許(xu)(xu)(xu)用(yong)壓(ya)力在相(xiang)應(ying)標準(zhun)的壓(ya)力－溫度等級表中給出。

d. 具(ju)有同樣PN和DN數值的所有管(guan)(guan)道元件同與其相(xiang)配的法蘭(lan)或法蘭(lan)管(guan)(guan)件應(ying)具(ju)有相(xiang)同的配合尺寸。

2. PN系列

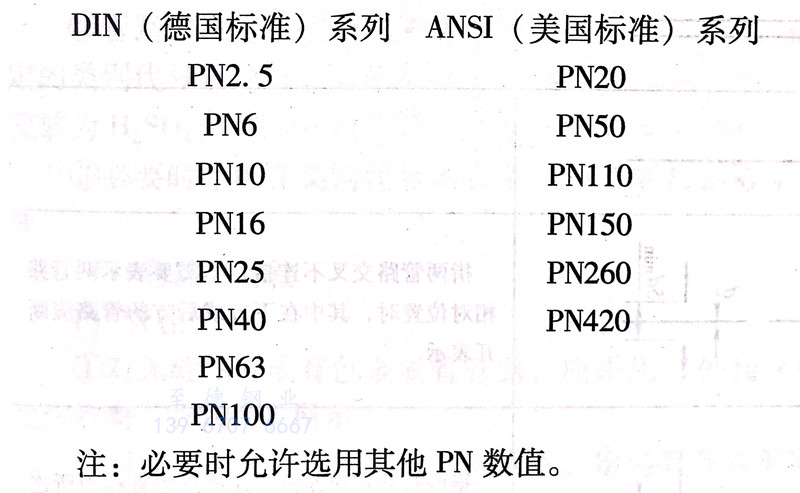

PN 數(shu)值應從(cong)以下系列選(xuan)擇：

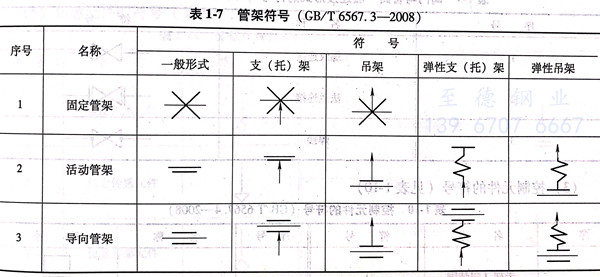

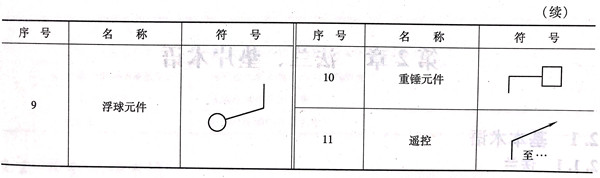

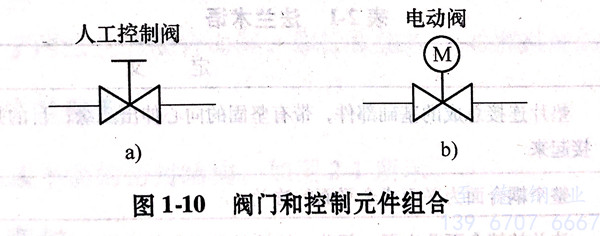

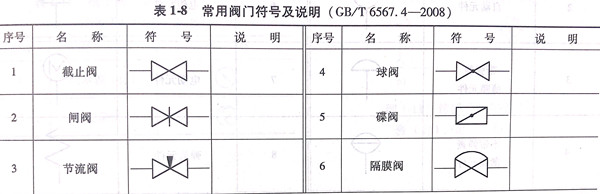

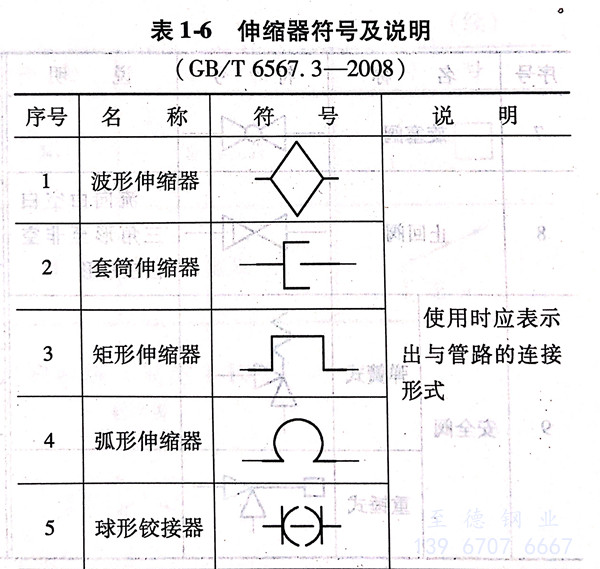

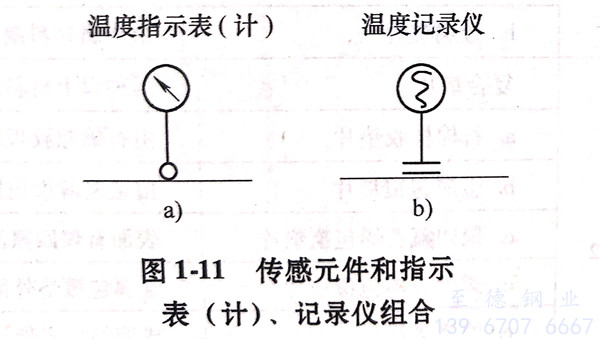

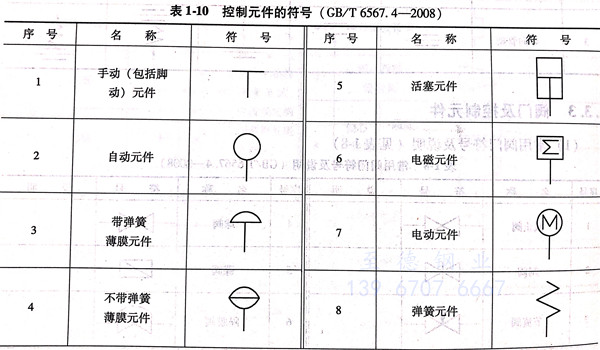

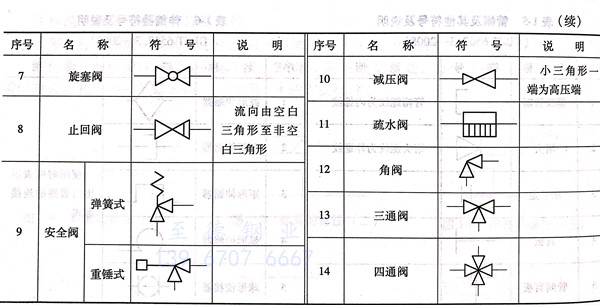

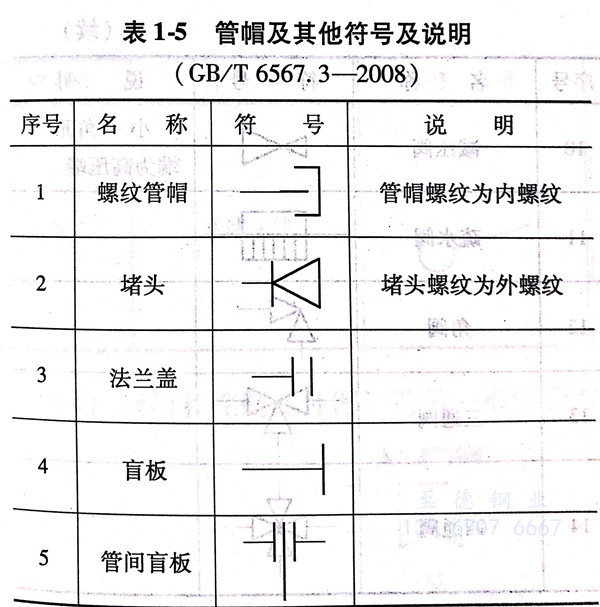

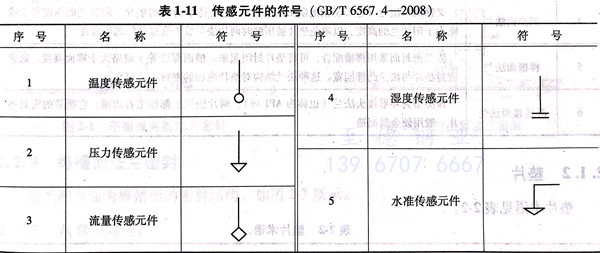

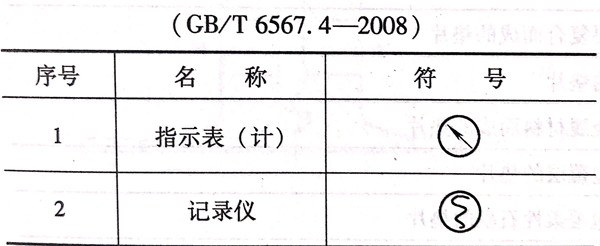

三、管路系統的圖形符號

1. 管路

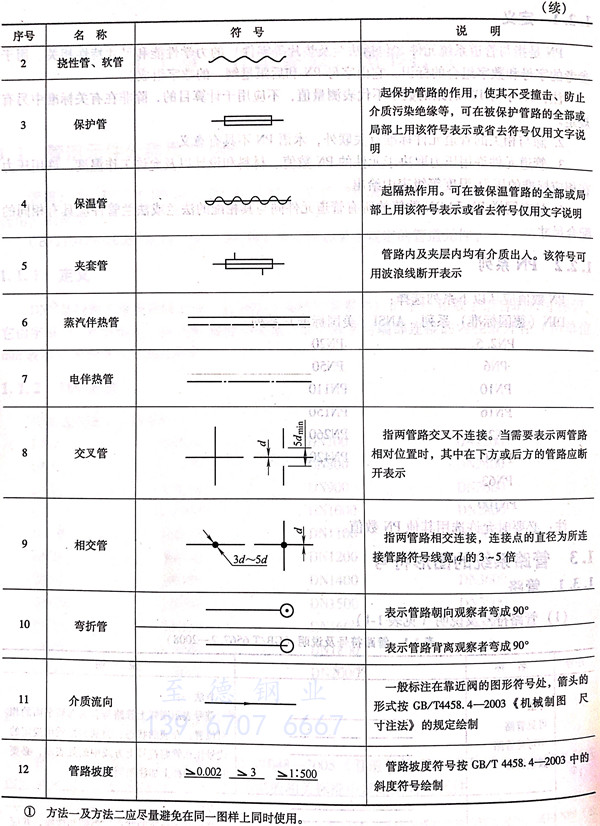

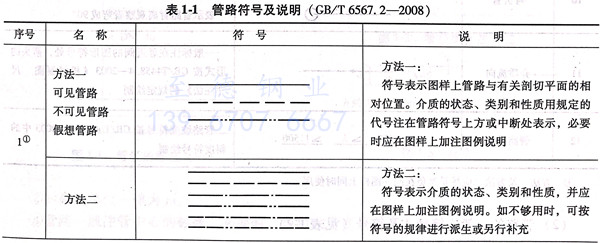

A. 管路符號(hao)及說明（見表 1-1 ）

表 1.jpg

表 1.1.jpg

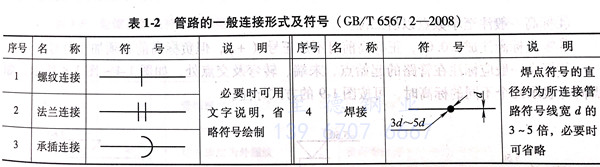

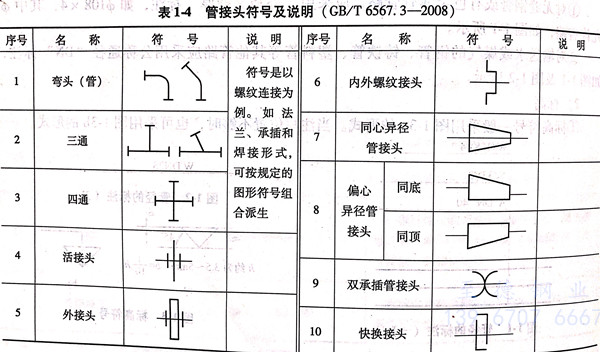

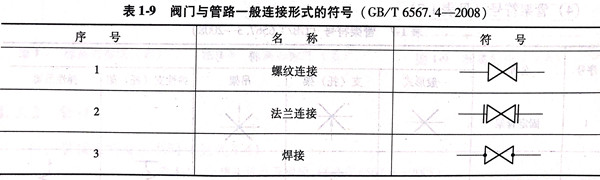

B. 管路(lu)的一般連接(jie)型(xing)式及符號（見(jian)表 1-2）

表 2.jpg

C. 管路中常用介(jie)質的類別代號

①. 管路中常用介質的類(lei)別代號見(jian)表 1-3

表 3.jpg

②. 管路中其他介質的類別代號用相應的英語名稱的第一位大寫字母表示，如與1條中規定的類別代號重復時，則用前兩位大寫字母表示。也可采用該介質化合物化學式符號（如硫酸為 H₂O₄）或國際通用代號（如聚氯乙烯為 PVC）表示其類別。

③. 必要時，可(ke)在類別代號的(de)右下(xia)角注上阿拉伯數字，以(yi)區別該類介質(zhi)的(de)不同(tong)狀態和性質(zhi)。

D. 管路的標注

a. 管徑

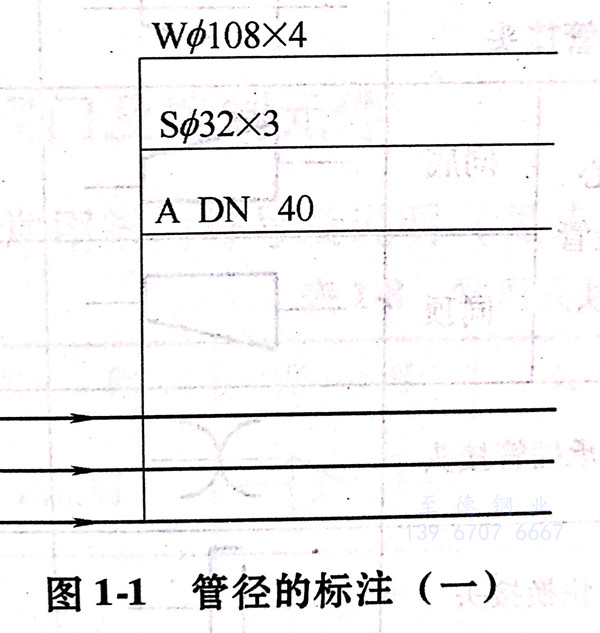

①. 對無縫鋼管或有(you)色金(jin)屬管管路，應(ying)采用“外徑x壁厚”標注，如φ108x4,其(qi)中Φ 允許省略，如圖1-1所示(shi)。

圖 1.jpg

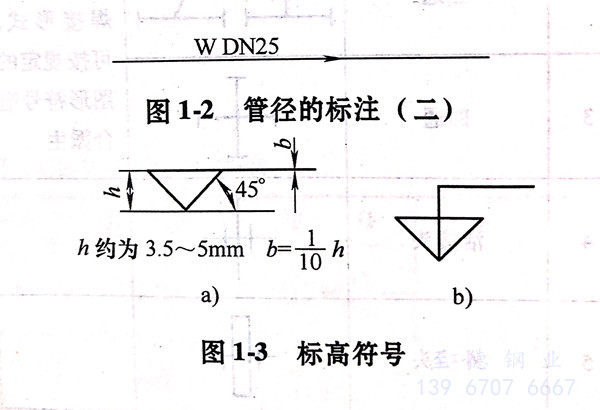

②. 對(dui)輸(shu)送(song)水或煤氣的鋼管(guan)(guan)、鑄鐵管(guan)(guan)、塑(su)料管(guan)(guan)等(deng)其他管(guan)(guan)路應采(cai)用(yong)公稱通徑“DN”標注，如圖1-1及圖1-2所示(shi)。

圖 2.jpg

b. 標高(gao)

①. 標(biao)高符號一般采用圖1-3a的形式(shi)。當注寫位置不夠(gou)時，也可(ke)采用圖1-3b的形式(shi)。

②. 標高的單(dan)位(wei)一律為m.

③. 管(guan)路一般注(zhu)管(guan)中心的(de)標(biao)高。必要(yao)時(shi)，也(ye)可(ke)注(zhu)管(guan)底的(de)標(biao)高。

④. 標高一般注至小(xiao)數點以后二(er)位。

⑤. 零點標(biao)高(gao)注(zhu)成±0.00,正標(biao)高(gao)前(qian)可不加正號（＋），但(dan)負(fu)標(biao)高(gao)前(qian)必須加注(zhu)負(fu)號（－）。

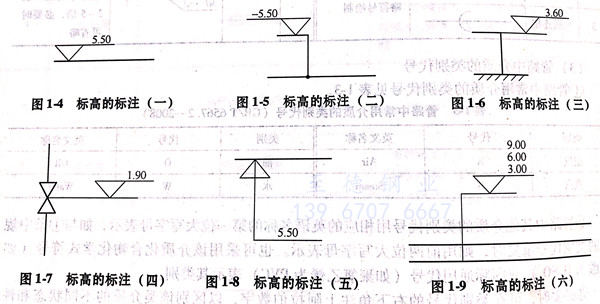

⑥. 標高(gao)一般(ban)應(ying)標注(zhu)在管路的起始(shi)點(dian)、末端、轉(zhuan)彎及交點(dian)處，如圖(tu)14~圖(tu)1-8所(suo)示，如需(xu)同時表示幾(ji)個不(bu)同的標高(gao)時，可按圖(tu)1-9的方式(shi)標注(zhu)。

圖 4.jpg
