法蘭密封面尺寸(cun)與其相配合(he)的墊片尺寸(cun)直接有關。

一、歐洲法蘭體(ti)系(xi)

1. 突面、凹面／凸(tu)面、榫面／槽面法(fa)蘭密封面尺(chi)寸

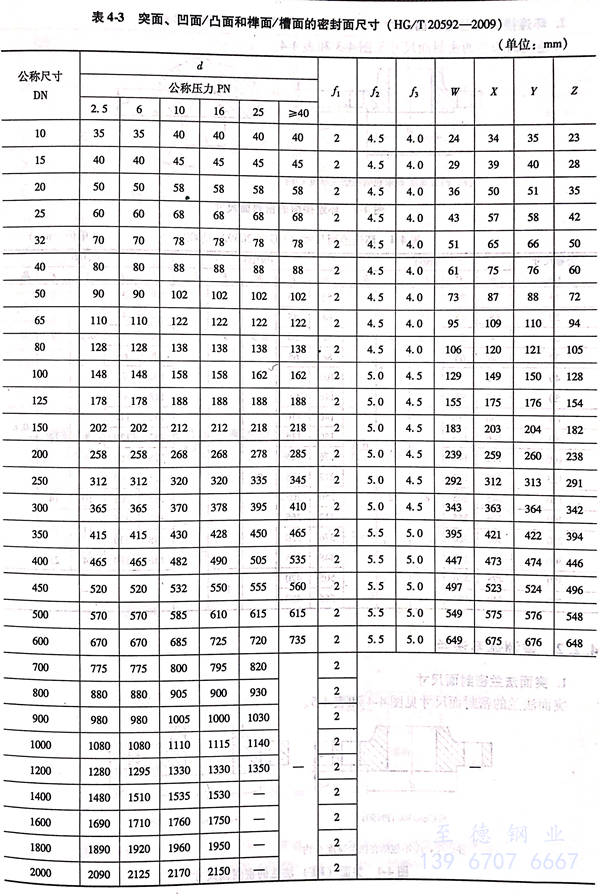

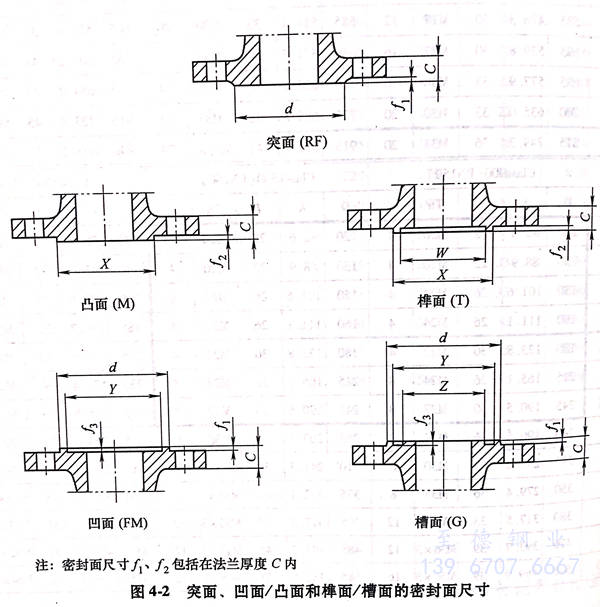

  突面(mian)、凹面(mian)／凸面(mian)、榫(sun)面(mian)／槽面(mian)法蘭(lan)密封(feng)面(mian)尺寸見圖 4-2 和 表 4-3 。

2. 環連接(jie)面(mian)法(fa)蘭密封面(mian)尺寸

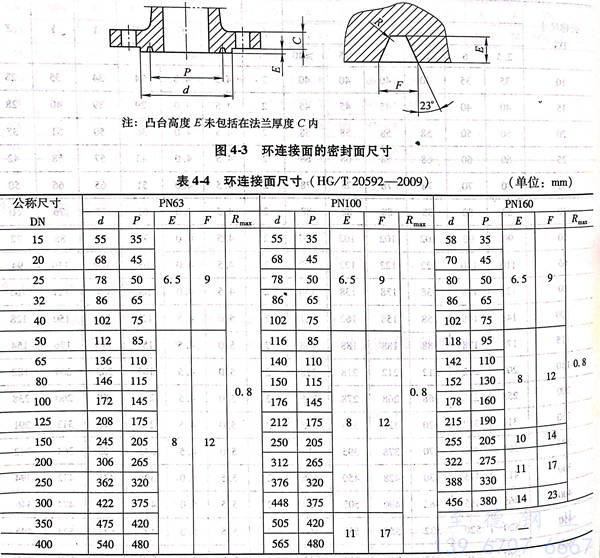

 環連接面(mian)法蘭的(de)密封面(mian)吃飯(fan)見圖(tu) 4-3 和 表 4-4 。

二(er)、美洲體系法蘭

 1. 突(tu)面法蘭密封(feng)面尺寸

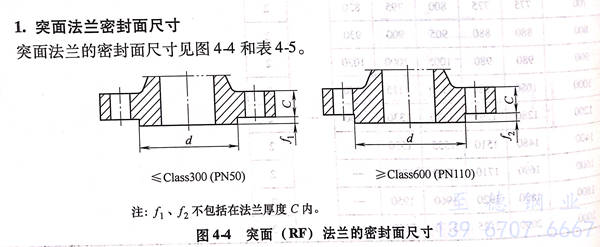

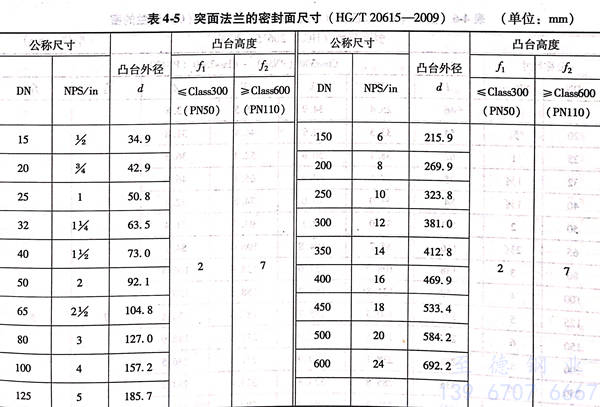

 突面法蘭的密封面尺寸(cun)見圖 4-4 和(he) 表 4-5 。

 2. 凹面(mian)／凸面(mian)、榫面(mian)／槽面(mian)法(fa)蘭密封面(mian)尺(chi)寸(cun)

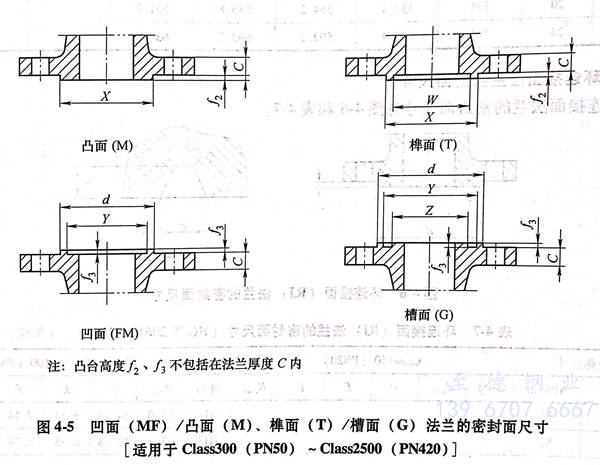

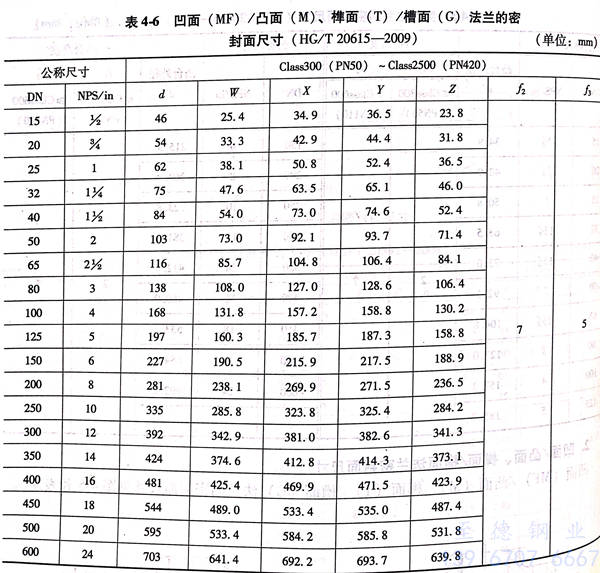

 凹面（MF)/凸(tu)面（M)、榫面（T)/槽面（G)法(fa)蘭的密(mi)封面尺(chi)寸(cun)見圖4-5和(he)表4-6。

3. 環連接面法蘭密封(feng)面尺寸

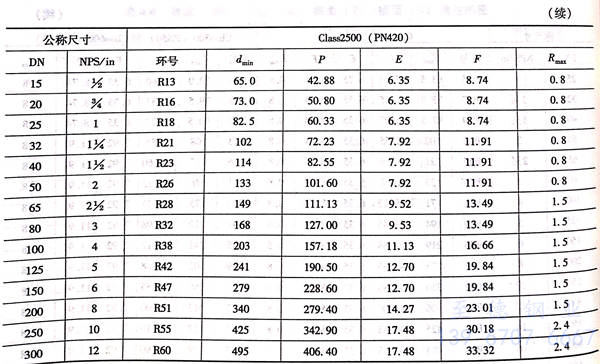

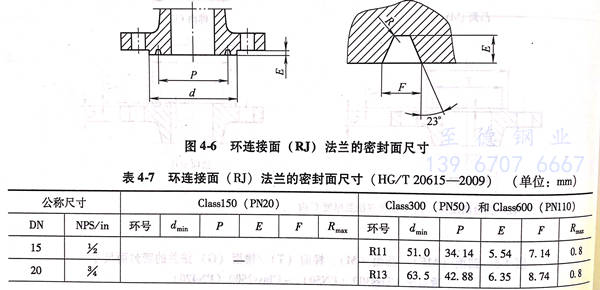

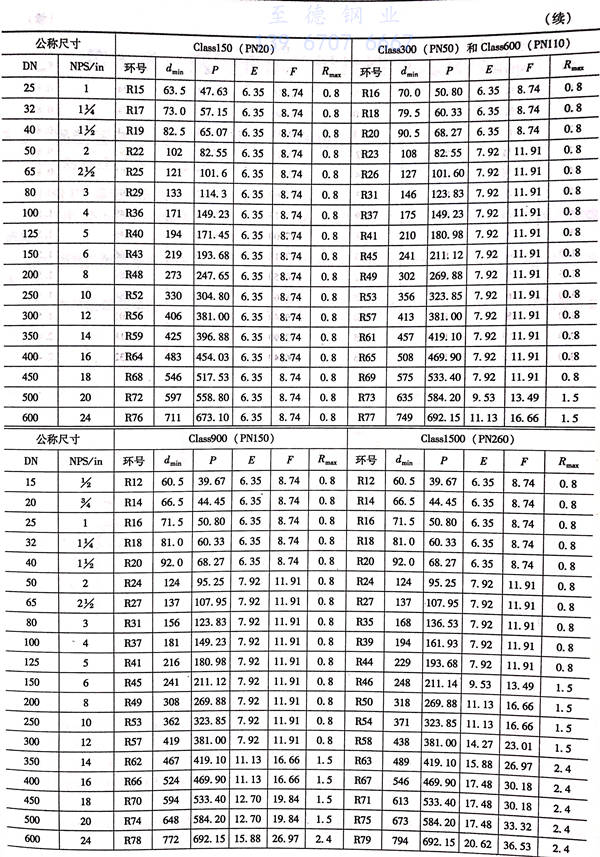

環連接(jie)面法蘭(lan)密(mi)封面尺寸見圖 4-6 和 表 4-7 。
