一、基本識別色

1. 識別色(se)規定

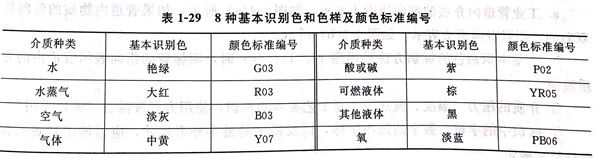

 根據管道內(nei)物質的(de)一(yi)般性能分為8類，并(bing)相應規定了(le)8種(zhong)基本(ben)識(shi)別色(se)(se)和相應的(de)顏(yan)色(se)(se)標準編號(hao)及(ji)色(se)(se)樣，如表1-29所(suo)示。

2. 基本(ben)識別(bie)色標識方法

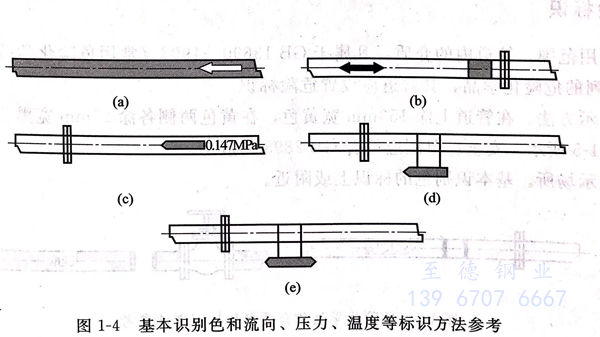

  工業管道的基本識別(bie)色標識方法，應從(cong)以下(xia)5種方法中(zhong)選擇(ze)，如圖1-4所示，說明(ming)如下(xia)。

  ①. 管道全(quan)長(chang)上標識。

  ②. 在管(guan)道上以寬(kuan)為(wei) 150mm 的(de)色環標(biao)識。

 ③. 在管道上以長方形的識別色標(biao)牌標(biao)識。

 ④. 在管道上(shang)以帶箭頭的長方(fang)形識(shi)(shi)別色標牌標識(shi)(shi)。

 ⑤. 在管道上(shang)以系掛的識別(bie)色(se)標牌標識。

 ⑥. 當(dang)采用圖(tu)1-4(b)~(e)所示(shi)方法時(shi)，兩個標識(shi)之間的最(zui)小距離(li)應為(wei)10m.

 ⑦. 圖1-4(c)~(e)的標牌最小尺寸應(ying)以能清楚觀察識別色(se)來確定。

 ⑧. 當管道采用圖1-4(b)~(e)所(suo)(suo)示方法時，其標(biao)識(shi)的場所(suo)(suo)應(ying)該包(bao)括所(suo)(suo)有管道的起點，終(zhong)點、交叉點、轉彎處(chu)、閥門和(he)穿墻孔兩側等的管道上和(he)其他需要標(biao)識(shi)的部位。

二、識別符號

工業(ye)管道的識(shi)別符號(hao)由(you)介(jie)質名稱、流向(xiang)和主要工藝參數等組成(cheng)，其(qi)標識(shi)應(ying)符合下列要求。

 ①. 介質名(ming)稱(cheng)的標識。

  a.用介(jie)質全稱標識。例(li)如氮氣(qi)、硫酸、甲醇。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介(jie)質流向(xiang)的標(biao)識。

  a. 工業管(guan)道內(nei)介質(zhi)的(de)流向用箭頭(tou)(tou)表(biao)示(shi)，如(ru)圖1-4(a)所示(shi)；如(ru)果(guo)管(guan)道內(nei)物質(zhi)的(de)流向是雙向的(de)，則(ze)以雙向箭頭(tou)(tou)表(biao)示(shi)，如(ru)圖1-4(b)所示(shi)。

  b. 當(dang)基(ji)本識(shi)別(bie)色的標識(shi)方法采用圖1-4(d)、（e)時(shi)，則標牌的指(zhi)向表示(shi)管道內的介質流向。

 ③. 介(jie)質(zhi)的(de)(de)壓力、溫(wen)度(du)、流速等主要工藝(yi)參數的(de)(de)標識，使用(yong)方可按需(xu)自(zi)行確定采用(yong)。

 ④. 標識中的字(zi)母、數字(zi)的最小字(zi)體，以(yi)及箭頭的最小外形尺寸，應以(yi)能清(qing)觀察識別符號來確定。

三、安全標識

 1. 危(wei)險標識

   ①. 適用范圍

   管道(dao)內(nei)的(de)介質(zhi)，凡(fan)屬于GB 13690-1992《常用(yong)危險化(hua)學(xue)(xue)品(pin)的(de)分類及標(biao)志》中所列的(de)危險化(hua)學(xue)(xue)品(pin)，其管道(dao)應(ying)設置危險標(biao)識。

   ②. 表(biao)示(shi)方法

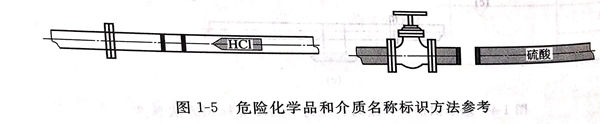

   在管道上涂150mm寬黃色(se)，在黃色(se)兩側各(ge)涂25mm寬黑色(se)的色(se)環或(huo)色(se)帶，如圖1-5所示。安全色(se)范圍(wei)應(ying)符合GB2893的規定。

   ③. 表示場(chang)所

   基本識(shi)別色的(de)標識(shi)上或附近(jin)。

 2. 消防(fang)標(biao)識(shi)

 工業生產(chan)中(zhong)設置的消防專用管道(dao)應(ying)遵守GB 13495-1992的規定，并在管道(dao)上標識“消防專用”識別符號。
