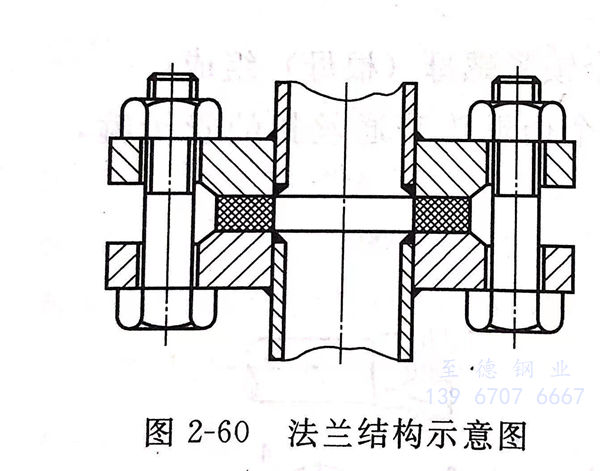

香蕉app免費視頻在線觀看:管法蘭是為了滿足生產工藝的要求，或者制造、運輸、安裝檢修的方便而采用的一組帶有均布螺栓孔圓盤的一種可拆的密封連接形式。法蘭密(mi)封(feng)形式一般是依(yi)靠其連接(jie)螺栓所產(chan)生的預(yu)緊力，通過各種固(gu)體(ti)(ti)墊片或(huo)液體(ti)(ti)墊片達到(dao)足夠的工(gong)作(zuo)密(mi)封(feng)比壓，來(lai)阻止(zhi)被密(mi)封(feng)流體(ti)(ti)介質的外泄，屬(shu)于強制密(mi)封(feng)范疇，如圖2-60所示。


圖 60.jpg


  我國(guo)國(guo)標GB/T 9112-2000《鋼(gang)制管法蘭，類型(xing)與參(can)數》規定(ding)了(le)鋼(gang)制管法蘭的類型(xing)與參(can)數。鋼制管(guan)法蘭的類型與參(can)數包括公稱(cheng)壓力、公稱(cheng)尺寸(cun)與鋼管(guan)外徑(jing)、法蘭類型及其適用范圍和(he)密封形式及代號(hao)。


1. 公(gong)稱(cheng)壓(ya)力

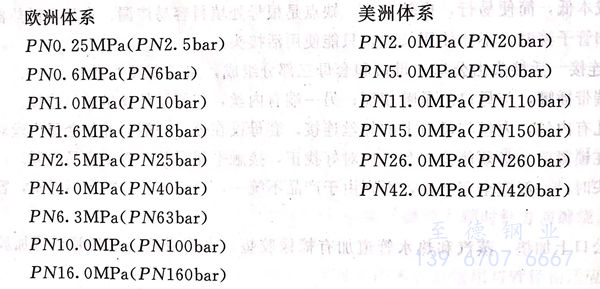

  我國目(mu)前(qian)采用(yong)的是(shi)歐(ou)洲管(guan)法蘭體(ti)系和美洲管(guan)法蘭體(ti)系的15個公稱壓力等級。在管(guan)道工程(cheng)圖中選用(yong)歐(ou)洲體(ti)系的較(jiao)多，但進口(kou)項目(mu)圖紙中各種體(ti)系都(dou)會涉及到，要注(zhu)意區分和識(shi)別(bie)。兩個體(ti)系的公稱壓力等級用(yong)PN標記如(ru)下:




2. 公稱尺寸與(yu)鋼管外徑

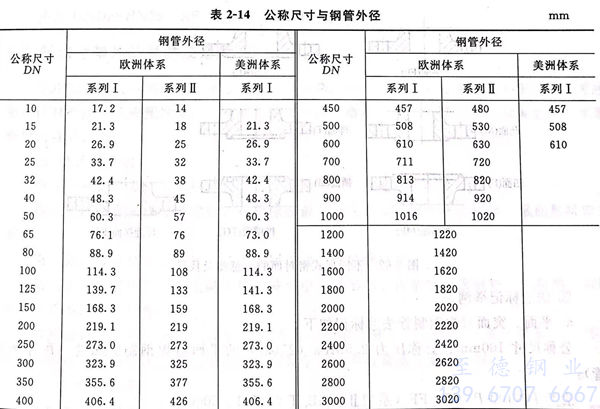

 我國(guo)選用的(de)鋼管外徑為Ⅰ、Ⅱ兩(liang)個系(xi)(xi)列，系(xi)(xi)列Ⅰ為國(guo)際通系(xi)(xi)列（俗稱(cheng)(cheng)英制管）；系(xi)(xi)列E為國(guo)內常(chang)用系(xi)(xi)列（俗稱(cheng)(cheng)米制管）。兩(liang)個體系(xi)(xi)管法蘭的(de)公(gong)稱(cheng)(cheng)尺寸和鋼管外徑應符合表2-14的(de)規定。


表 14.jpg


 3. 法蘭類型

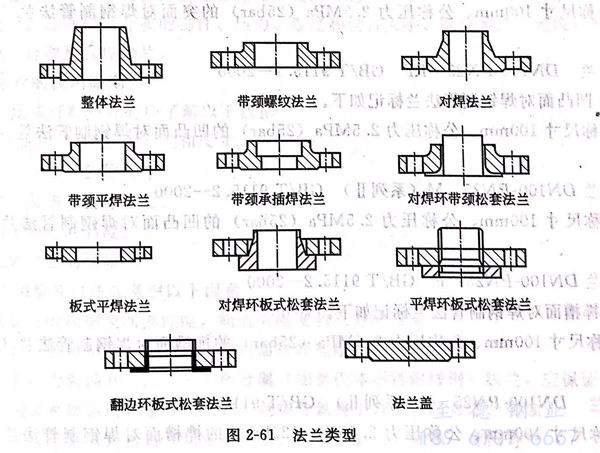

 法蘭類型應(ying)符合圖2-61的規(gui)定(ding)。


圖 61.jpg


 4. 密封面形式及代號


圖 62.jpg

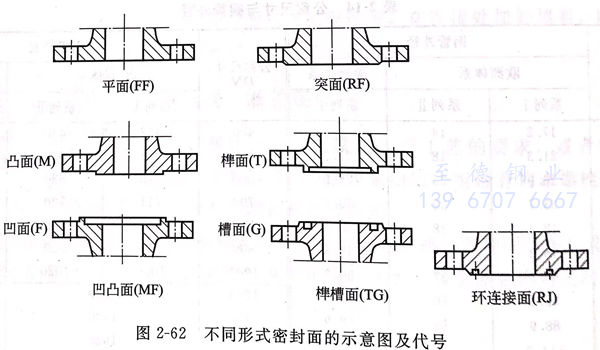

 法蘭(lan)的密封(feng)面形式及代號應符合圖(tu)2-62的規(gui)定。



 5. 法蘭標記(ji)方式


 ①. 法蘭應(ying)按(an)公稱尺寸(cun)、公稱壓力、密封(feng)面形(xing)式代(dai)號、螺紋特性代(dai)號或配(pei)用的鋼(gang)管(guan)系(xi)(xi)列(lie)代(dai)號（配(pei)用米制管(guan)代(dai)號為“系(xi)(xi)列(lie)II”，配(pei)用英制管(guan)不標(biao)記）及(ji)標(biao)準編號進行(xing)標(biao)記。


 ②. 法蘭密封面的形式代號應(ying)符合(he)GB/T 9112-2000《鋼制管法蘭類型與參數》的規定。


 ③. 法蘭標記(ji)舉(ju)例


   a. 平面、突面對焊鋼(gang)制管(guan)法蘭(lan)標記如下(xia)。


    公稱尺寸(cun)100mm、公稱壓力2.5MPa(25bar)的平(ping)面對焊鋼制(zhi)管(guan)法(fa)蘭（配用米(mi)制(zhi)管(guan)）：法(fa)蘭DN100-PN25 FF(系列(lie)II)GB/T 9115.1-2000


    公稱(cheng)尺寸100mm、公稱(cheng)壓力2.5MPa(25bar)的(de)突面(mian)對焊鋼制(zhi)(zhi)管(guan)法蘭（配用(yong)英(ying)制(zhi)(zhi)管(guan)）：法蘭 DN100-PN25 RF GB/T 9115.1-2000


   b. 凹凸面對焊(han)鋼制管法蘭(lan)標記如下。


    公稱(cheng)(cheng)尺寸(cun)100mm、公稱(cheng)(cheng)壓力2.5MPa(25bar)的(de)凹(ao)凸(tu)面對焊鋼制(zhi)(zhi)管法蘭（配用(yong)米制(zhi)(zhi)管）：法蘭DN100-PN25 M(系(xi)列II)GB/T 9115.2-2000


    公(gong)(gong)稱尺寸(cun)100mm、公(gong)(gong)稱壓力2.5MPa(25bar)的(de)凹凸面對焊鋼制管(guan)法(fa)蘭(lan)（配用英(ying)制管(guan)）： 法(fa)蘭(lan)DN100-PN25 F GB/T 9115.2-2000


 c. 榫槽面對(dui)焊(han)鋼(gang)制管法蘭標記(ji)如下(xia)。


    公(gong)稱尺寸100mm、公(gong)稱壓(ya)力2.5MPa(25bar)的榫槽面對焊鋼制(zhi)(zhi)管(guan)法蘭（配用米(mi)制(zhi)(zhi)管(guan)）： 法蘭 DN100-PN25 T(系列II)GB/T 9115.3-2000


   公稱(cheng)(cheng)尺寸100mm、公稱(cheng)(cheng)壓力2.5MPa(25bar)的(de)榫槽(cao)面對焊鋼制管法蘭（配(pei)用英制管）：法蘭DN100-PN25 G GB/T 9115.3-2000


  d. 平面、突面對焊鋼制管法蘭(lan)蓋標記如下(xia)。


    公稱(cheng)尺寸100mm、公稱(cheng)壓力2.5MPa(25bar)的平面對焊鋼制管法蘭蓋：法蘭DN100-PN25 FF GB/T 9123.1-2000


    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的突面對焊鋼制(zhi)管法蘭蓋(gai)：法三DN100N25 KF GB/T 9123. 1-2000
