不銹鋼管熱處理(li)主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不銹鋼管(guan)的熱處理制度。

1. 熱處理(li)溫(wen)(wen)度及爐溫(wen)(wen)

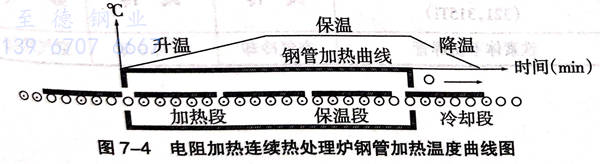

 在熱(re)(re)處(chu)理(li)過程中，不(bu)銹鋼(gang)管(guan)熱(re)(re)處(chu)理(li)溫度(du)(du)及爐溫的(de)(de)控(kong)制是非常重要的(de)(de)（圖(tu)7-4)表(biao)7-1由所(suo)列出了 AST-FAGERSTA 熱(re)(re)處(chu)理(li)爐各(ge)類鋼(gang)種的(de)(de)熱(re)(re)處(chu)理(li)溫度(du)(du)和(he)加(jia)熱(re)(re)爐各(ge)組電阻加(jia)熱(re)(re)溫度(du)(du)，在熱(re)(re)處(chu)理(li)時(shi)應照此嚴格控(kong)制，以保證熱(re)(re)處(chu)理(li)效果。

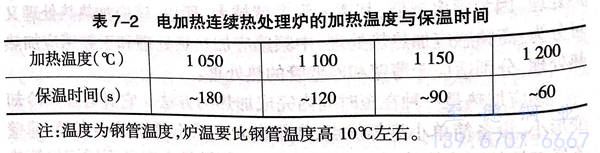

 電(dian)加(jia)熱(re)連續熱(re)處理(li)爐的加(jia)熱(re)溫度(du)與保溫時間見表7-2。

2. 冷(leng)(leng)卻(que)與冷(leng)(leng)卻(que)速(su)度

 為(wei)了防(fang)(fang)止碳化鉻的(de)(de)(de)析出，對固熔(rong)處理的(de)(de)(de)不銹鋼(gang)管(guan)，必須進行快速(su)(su)冷(leng)卻(que)。當(dang)不銹鋼(gang)管(guan)的(de)(de)(de)溫度在1000℃~600℃之間，冷(leng)卻(que)速(su)(su)度為(wei)5℃/s,即兩(liang)分鐘內一定要降到600℃以(yi)下，可以(yi)防(fang)(fang)止鉻的(de)(de)(de)碳化物析出，同時也避免了σ相的(de)(de)(de)析出，可防(fang)(fang)止高(gao)Cr-Mo鋼(gang)較高(gao)的(de)(de)(de)脆性的(de)(de)(de)產生。

 其他形式熱(re)處(chu)理的冷卻方式，按照熱(re)處(chu)理工藝(yi)要求實施(shi)。

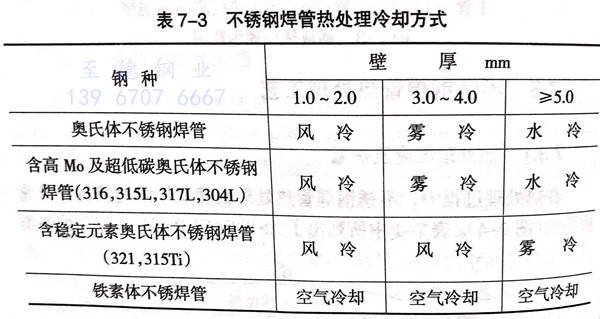

 不銹鋼管按(an)鋼種和壁厚選擇冷卻方式，見表7-3。

3. 不(bu)銹(xiu)鋼焊(han)管(guan)的熱處理制度(du)

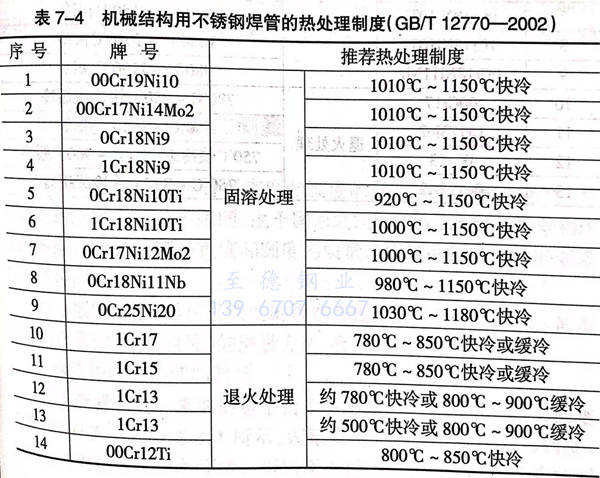

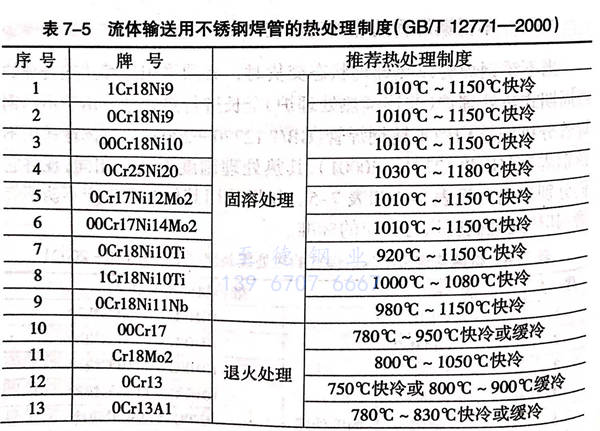

 當不(bu)(bu)銹(xiu)(xiu)鋼管(guan)以熱(re)(re)(re)處(chu)理(li)(li)狀態(tai)交(jiao)貨時，必須采(cai)(cai)用(yong)連(lian)(lian)續(xu)式熱(re)(re)(re)處(chu)理(li)(li)爐或周期式熱(re)(re)(re)處(chu)理(li)(li)爐（非連(lian)(lian)續(xu)熱(re)(re)(re)處(chu)理(li)(li)爐）全長進(jin)行熱(re)(re)(re)處(chu)理(li)(li)。由于不(bu)(bu)銹(xiu)(xiu)鋼焊管(guan)分機械結構用(yong)不(bu)(bu)銹(xiu)(xiu)鋼焊管(guan)（GB/T 14976-2002)和(he)(he)流體(ti)輸送(song)用(yong)不(bu)(bu)銹(xiu)(xiu)鋼管(guan)（GB/T 14975 -2002),其熱(re)(re)(re)處(chu)理(li)(li)制(zhi)(zhi)度不(bu)(bu)完全相同，現將它們分別列(lie)出，見表7-4和(he)(he)表7-5.如果采(cai)(cai)用(yong)其他標準生產不(bu)(bu)銹(xiu)(xiu)鋼焊管(guan)，其熱(re)(re)(re)處(chu)理(li)(li)制(zhi)(zhi)度執(zhi)行相應的標準。
