在高壓管道檢修中，需更換的管段基本上都屬于封閉管段，在新裝設的管線中，亦必定含有封閉管段。近年來世界上一些國家推行預制管系施工法，即把一些管段和管件事先加工預裝好，在現場只是進行最后組裝和焊接，使安裝速度大大加快。這就要求必須精確、細致地進行現場測量，繪制出符合現場實際情況的施工單線圖，這樣才能保證預制的準確和現場安裝順利進行。
現(xian)場測(ce)量的(de)常(chang)用(yong)方法是掛(gua)線(xian)測(ce)量法，如能用(yong)經緯(wei)儀幫助測(ce)量，則效(xiao)果(guo)會更好。現(xian)場測(ce)量的(de)常(chang)用(yong)工具(ju)比較簡(jian)單，一(yi)般常(chang)用(yong)的(de)有：
水平(ping)尺－－用(yong)以檢查掛線的水平(ping)度(du)或坡度(du)、管口法蘭(lan)平(ping)面的水平(ping)度(du)或垂(chui)直(zhi)度(du)；
彎尺（直(zhi)角尺）－用以測量和檢查兩根互相垂直(zhi)的掛線；
丁字(zi)尺－用(yong)以檢查(cha)掛線(xian)是(shi)否(fou)為(wei)所測(ce)管子的中心線(xian)，也可(ke)用(yong)以檢查(cha)平行(xing)線(xian)和垂線(xian)；
量角規(gui)－用以檢查掛線的交角；
鋼尺－用以測(ce)量直線長度(du)；
線(xian)墜－吊線(xian)用；
粉線－掛線用。
1. 幾種典型(xing)管(guan)段的現場(chang)測量
①. 90°彎管
a. 水(shui)平90°彎管

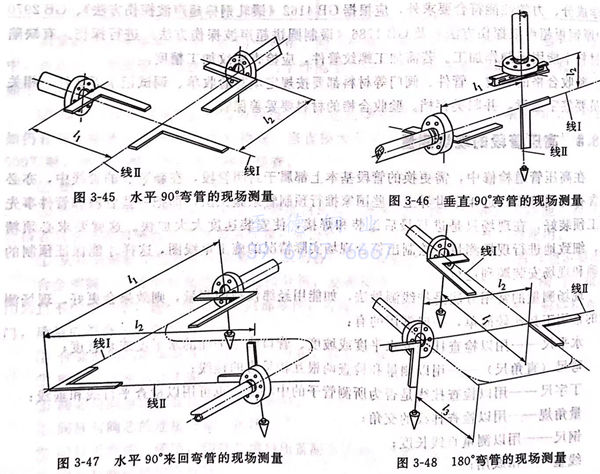

如圖(tu)3-45所示，首先檢查已有(you)的(de)法蘭接管口垂直(zhi)度（用(yong)水平尺或吊線墜的(de)方法），在管口中心掛兩(liang)條粉(fen)(fen)線（線Ⅰ和線Ⅱ),用(yong)直(zhi)角尺檢查并調整粉(fen)(fen)線Ⅰ、Ⅱ,使之(zhi)成90°,兩(liang)線的(de)交點(dian)便是測量的(de)標(biao)點(dian)。用(yong)鋼尺量出L1、L2的(de)尺寸。
b. 垂直90°彎管(guan)
如圖3-46所示(shi)，用(yong)水(shui)(shui)平尺(chi)(chi)或吊線墜的(de)(de)(de)(de)方(fang)法檢(jian)查(cha)水(shui)(shui)平管(guan)段法蘭接管(guan)口(kou)的(de)(de)(de)(de)垂(chui)直(zhi)(zhi)度(du)，從(cong)該(gai)管(guan)口(kou)中(zhong)(zhong)心掛(gua)水(shui)(shui)平粉線Ⅰ;檢(jian)查(cha)垂(chui)直(zhi)(zhi)管(guan)段法蘭接管(guan)口(kou)的(de)(de)(de)(de)水(shui)(shui)平度(du)，從(cong)該(gai)管(guan)口(kou)中(zhong)(zhong)心吊線墜。用(yong)直(zhi)(zhi)角尺(chi)(chi)檢(jian)查(cha)并調(diao)整線Ⅰ、Ⅱ,使之(zhi)成90°,兩(liang)線的(de)(de)(de)(de)交點(dian)便是測量的(de)(de)(de)(de)標點(dian)。用(yong)鋼(gang)尺(chi)(chi)量出L1、L2的(de)(de)(de)(de)尺(chi)(chi)寸。
c. 水平90°來回彎管
這類(lei)彎管段相當于兩(liang)個90°彎管的組合體，測量和預制(zhi)均要求很(hen)準(zhun)確。測量時，一般只掛(gua)兩(liang)根粉線(xian)即可，掛(gua)線(xian)及測量方法參見圖3-47。
②. 180°彎管
這(zhe)類(lei)彎管(guan)管(guan)段(duan)也稱為U形管(guan)段(duan)，相當于(yu)兩個90°彎管(guan)的(de)組合體，測(ce)(ce)量(liang)(liang)和(he)預(yu)制(zhi)均要求很準確。如(ru)圖3-48所示(shi)，測(ce)(ce)量(liang)(liang)時，一般(ban)只(zhi)掛兩根(gen)粉線Ⅰ、Ⅱ，量(liang)(liang)出L1、L2的(de)尺(chi)寸；L3的(de)尺(chi)寸可以不測(ce)(ce)，根(gen)據預(yu)制(zhi)、加工要求的(de)最小(xiao)尺(chi)寸（最小(xiao)直(zhi)段(duan)長度(du)和(he)彎制(zhi)半(ban)徑）確定，在確定L3的(de)尺(chi)寸時，應考慮使這(zhe)個管(guan)段(duan)的(de)展開長度(du)盡量(liang)(liang)小(xiao)些。若(ruo)現場(chang)有(you)障礙物，則L3的(de)尺(chi)寸應按現場(chang)實際情況進行測(ce)(ce)量(liang)(liang)和(he)確定。
③. 固定角(jiao)彎管

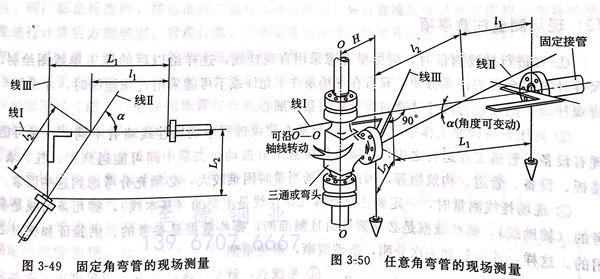

由于現場已(yi)有(you)的(de)接管(guan)口是固(gu)定(ding)的(de)，因此(ci)固(gu)定(ding)角彎(wan)管(guan)段(duan)的(de)彎(wan)曲(qu)角、彎(wan)曲(qu)位置由已(yi)有(you)的(de)接管(guan)所決定(ding)。這類(lei)彎(wan)管(guan)段(duan)的(de)測(ce)量(liang)和預制、加工均要(yao)求(qiu)很(hen)準(zhun)確。如(ru)圖3-49所示，可采用掛三(san)條粉線(xian)的(de)方(fang)法進(jin)行測(ce)量(liang)，線(xian)Ⅰ、Ⅱ為(wei)基本線(xian)，線(xian)皿為(wei)輔助(zhu)線(xian)，通過管(guan)口中心與線(xian)I垂(chui)直。將掛線(xian)調整好后，量(liang)出(chu)彎(wan)管(guan)段(duan)的(de)折線(xian)尺寸L1、L2,同時測(ce)量(liang)L1、L2和彎(wan)曲(qu)角a。由于這幾個數(shu)值(zhi)可按直角三(san)角形的(de)邊角關(guan)系進(jin)行計算，因此(ci)可用于相互驗證、核對。
④. 任意角(jiao)彎管
任(ren)意角彎管(guan)測量(liang)時(shi)，其中一個接管(guan)口是固(gu)定(ding)的，另(ling)一個接管(guan)口可(ke)旋轉（如與(yu)(yu)三(san)(san)通、彎頭等管(guan)件連接），如圖(tu)3-50所示。在這種情況(kuang)下(xia)，彎曲角α可(ke)任(ren)意選定(ding)，為(wei)了測量(liang)、預制方便，最好將a選為(wei)30°、45°或60°。測量(liang)時(shi)，掛三(san)(san)條粉線(xian)(xian)，線(xian)(xian)Ⅰ、線(xian)(xian)Ⅱ為(wei)基本線(xian)(xian)；線(xian)(xian)皿(min)為(wei)輔助線(xian)(xian)，通過該管(guan)口中心與(yu)(yu)線(xian)(xian)Ⅰ垂直。將掛線(xian)(xian)調(diao)整好后，量(liang)出(chu)彎管(guan)
段的(de)折(zhe)線尺(chi)寸(cun)(cun)(cun)(cun)L1、L2,同(tong)時(shi)測(ce)量L1、L2和彎曲角(jiao)(jiao)α.在將現場測(ce)得(de)的(de)a換算為(wei)選定(ding)的(de)彎曲角(jiao)(jiao)（30°、45°或60°)時(shi)，折(zhe)線L1、L2的(de)尺(chi)寸(cun)(cun)(cun)(cun)和L1、L2的(de)尺(chi)寸(cun)(cun)(cun)(cun)會相應變化，此時(shi)，必須考慮旋(xuan)轉中心距H的(de)尺(chi)寸(cun)(cun)(cun)(cun)。最(zui)后，用放大樣(yang)或計算的(de)方(fang)法確定(ding)施(shi)工單線圖(tu)上(shang)的(de)尺(chi)寸(cun)(cun)(cun)(cun)L1、L2、L1、L2和彎曲角(jiao)(jiao)α。
⑤. 任意角來(lai)回彎管(guan)

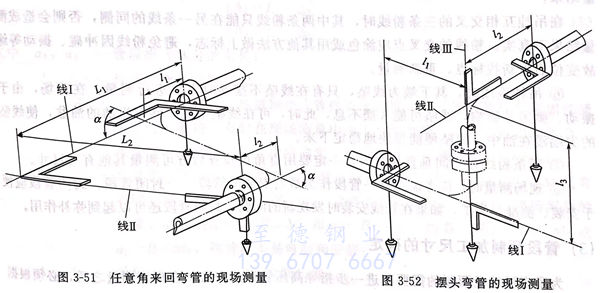

這類管(guan)段用以連接兩條平行的(de)(de)管(guan)線，管(guan)段由(you)(you)三段折(zhe)線組成，由(you)(you)于折(zhe)線的(de)(de)夾角(jiao)可由(you)(you)施工人任意(yi)(yi)選定，故(gu)稱為任意(yi)(yi)角(jiao)來回彎管(guan)。通常，因管(guan)段的(de)(de)兩個彎曲(qu)角(jiao)a(即(ji)(ji)折(zhe)線夾角(jiao)）總是相(xiang)等的(de)(de)（且α小(xiao)于90°),故(gu)又(you)稱為同位角(jiao)彎管(guan)或等差彎管(guan)。如(ru)圖3-51所(suo)示，測量時(shi)，掛兩條粉線（線Ⅰ和(he)線Ⅱ),只測量L1、L2的(de)(de)尺寸(cun)即(ji)(ji)可。折(zhe)線尺寸(cun)L1、L2可在繪制施工單線圖時(shi)，任意(yi)(yi)選擇(ze)一個比L1/2小(xiao)的(de)(de)尺寸(cun)（彎曲(qu)角(jiao)α必然(ran)小(xiao)于90°)。
如現場有(you)障礙物，L1、L2的(de)尺寸不(bu)能任意確定，必須在(zai)現場測出具體(ti)數字(zi)。
⑥. 搖頭彎管
若現(xian)場(chang)已有的(de)兩固定接管(guan)(guan)口(kou)中心軸線(xian)呈異面直線(xian)，則(ze)必須(xu)采用擺(bai)(bai)頭(tou)(tou)彎管(guan)(guan)連接，現(xian)場(chang)測(ce)(ce)量時，須(xu)測(ce)(ce)出(chu)擺(bai)(bai)頭(tou)(tou)彎管(guan)(guan)的(de)空間尺寸(cun)L1、L2、L3。由(you)于(yu)將高壓管(guan)(guan)子預制成(cheng)規定尺寸(cun)和(he)形狀的(de)擺(bai)(bai)頭(tou)(tou)彎管(guan)(guan)十分不易，所以實際施工(gong)時，都(dou)在豎直管(guan)(guan)段(duan)上(shang)加一對法(fa)蘭，使擺(bai)(bai)頭(tou)(tou)彎管(guan)(guan)變成(cheng)兩個90°的(de)彎管(guan)(guan)管(guan)(guan)段(duan)。擺(bai)(bai)頭(tou)(tou)彎管(guan)(guan)的(de)現(xian)場(chang)掛線(xian)和(he)測(ce)(ce)量情況如圖3-52所示。
上面介紹的幾種(zhong)典(dian)型管(guan)段的現(xian)(xian)場測(ce)量(liang)是(shi)實際(ji)施工中常見的、常采(cai)用的方(fang)法，但現(xian)(xian)場測(ce)量(liang)的范疇和方(fang)法遠不止這(zhe)些，掌握了這(zhe)幾種(zhong)基本方(fang)法后，可根據現(xian)(xian)場實際(ji)情況組合(he)運(yun)用，舉一反三，更(geng)巧(qiao)、更(geng)簡捷、更(geng)準確(que)(que)(que)地測(ce)量(liang)現(xian)(xian)場有關數(shu)據，以準確(que)(que)(que)地確(que)(que)(que)定和繪(hui)制高壓管(guan)段施工單線圖。
2. 現場測量注意事項
①. 在(zai)進行(xing)掛(gua)線(xian)測量(liang)時(shi)，應盡量(liang)考(kao)慮采用(yong)直(zhi)觀掛(gua)線(xian)，這(zhe)樣(yang)給以后的(de)施工單線(xian)圖繪制、尺寸(cun)(cun)計算都會(hui)帶(dai)來(lai)許(xu)多(duo)方(fang)便(bian)。只有(you)在(zai)現場條件不(bu)允許(xu)或不(bu)可(ke)能采用(yong)直(zhi)觀掛(gua)線(xian)時(shi)，才采用(yong)非直(zhi)觀掛(gua)線(xian)，但在(zai)進行(xing)尺寸(cun)(cun)計算時(shi)應特別注意和細心。
②. 高壓管(guan)道檢修工作中(zhong)的現場(chang)掛(gua)(gua)線(xian)與基本建設過程(cheng)中(zhong)現場(chang)掛(gua)(gua)線(xian)略有不同，一是可能(neng)現有設備、管(guan)道正(zheng)在運行之中(zhong)，系線(xian)點(dian)較少甚至有振動，二是中(zhong)間(jian)可能(neng)遇到梁、柱、墻、樓板、設備、管(guan)道、構筑物等，因此在現場(chang)測量時困(kun)難較大(da)，必須充分(fen)考慮到這些因素。
③. 現場掛線測(ce)(ce)量時，一定要注意到哪(na)幾(ji)(ji)條粉線是主要的(de)(de)（基本(ben)線），哪(na)幾(ji)(ji)條粉線是參(can)(can)考(kao)的(de)(de)（輔(fu)助線），哪(na)些數據(ju)(ju)是必(bi)須(xu)測(ce)(ce)量而(er)且測(ce)(ce)準(zhun)的(de)(de)，哪(na)些數據(ju)(ju)是參(can)(can)考(kao)的(de)(de)、供驗證和核對之用(yong)的(de)(de)。這(zhe)樣，才能做到主次分明，條理清晰，避免重測(ce)(ce)。

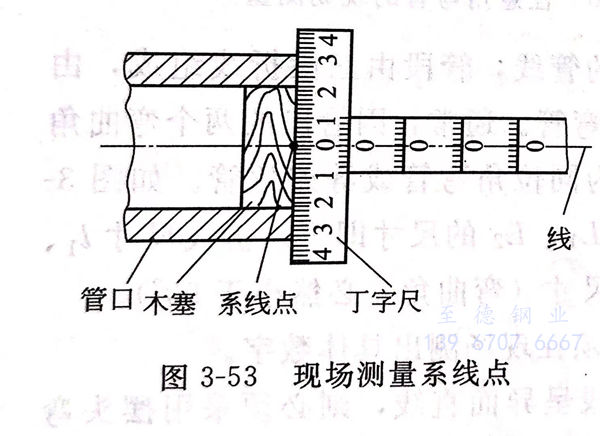

④. 系(xi)線點，就是掛線的端點。應盡可能(neng)(neng)用設備和管(guan)子(zi)的管(guan)口中心作為系(xi)線點，如(ru)圖(tu)3-53所示。采用其他物(wu)體作為系(xi)線點時(shi)，必須考(kao)慮其牢固(gu)程度和可能(neng)(neng)在將來發生變(bian)動(dong)等情況。
⑤. 現場(chang)掛(gua)線(xian)，除利用線(xian)墜的粉線(xian)之(zhi)外，必(bi)定有兩個系(xi)線(xian)點(dian)，其中一(yi)個是固定的，另(ling)一(yi)個是可調的，固定的系(xi)線(xian)點(dian)應盡可能(neng)地采用管口中心。因(yin)為現場(chang)掛(gua)線(xian)測(ce)量往往很難做到一(yi)次(ci)成功，需(xu)經幾次(ci)調整后才能(neng)進行測(ce)量，可調的系(xi)線(xian)點(dian)就(jiu)是為此而設置的。
掛線(xian)時，兩系線(xian)點的距離不宜很遠，否(fou)則將因(yin)粉(fen)線(xian)自(zi)身重量產(chan)生較大(da)的撓度而影(ying)響測量結果(guo)。在吊掛互相交叉(cha)的(de)(de)三(san)條(tiao)粉(fen)線時，其中兩(liang)條(tiao)粉(fen)線只能在另(ling)一條(tiao)線的(de)(de)同側，否(fou)則會造成測量結果(guo)不(bu)真(zhen)實。粉(fen)線的(de)(de)交叉(cha)點(dian)(dian)應涂(tu)色(se)或(huo)用其他方法(fa)做上標志，避免粉(fen)線因沖碰、振(zhen)動等(deng)緣故變位后(hou)重新(xin)找標點(dian)(dian)、重新(xin)測量。
⑥. 吊掛垂(chui)線(xian)(xian)時(shi)，其(qi)下端(duan)(duan)為線(xian)(xian)墜(zhui)，只有在線(xian)(xian)墜(zhui)不(bu)擺(bai)(bai)動時(shi)方可(ke)進行測(ce)量。在現場，由于振動、微(wei)風等(deng)影響，線(xian)(xian)墜(zhui)可(ke)能久擺(bai)(bai)不(bu)息，此時(shi)，可(ke)在線(xian)(xian)墜(zhui)下置一盛(sheng)有機油(you)的油(you)盆(pen)，使線(xian)(xian)墜(zhui)的尖端(duan)(duan)浸在油(you)中，線(xian)(xian)墜(zhui)便能很快地(di)穩(wen)定下來。
⑦. 兩條粉線在空間垂直相交時(shi)，一定(ding)要(yao)用直角尺檢查后(hou)方可測量其他有關尺寸。
⑧. 現場測量(liang)時，應(ying)考慮用(yong)(yong)哪(na)一管(guan)(guan)(guan)段(duan)作為最后安裝的管(guan)(guan)(guan)段(duan)－封(feng)閉(bi)(bi)管(guan)(guan)(guan)段(duan)。封(feng)閉(bi)(bi)管(guan)(guan)(guan)段(duan)應(ying)便于安裝、測準、加(jia)工，如果在管(guan)(guan)(guan)線安裝時發現新的問題(ti)，封(feng)閉(bi)(bi)管(guan)(guan)(guan)段(duan)還(huan)可以(yi)起(qi)到彌補作用(yong)(yong)。
3. 制(zhi)加工尺寸的確定
為了高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)預制的(de)(de)需要(yao)和(he)進(jin)一步指導高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)的(de)(de)安裝，在(zai)現(xian)場(chang)測量(liang)之后，必須(xu)根據(ju)測量(liang)結果(guo)繪制高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)線(xian)施工(gong)(gong)單線(xian)圖(tu)和(he)高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)的(de)(de)預制加工(gong)(gong)尺(chi)(chi)(chi)寸(cun)圖(tu)。高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)線(xian)施工(gong)(gong)單線(xian)圖(tu)，是從該(gai)(gai)管(guan)(guan)(guan)(guan)(guan)(guan)線(xian)的(de)(de)連接起點(dian)到終點(dian)，包(bao)括管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)、管(guan)(guan)(guan)(guan)(guan)(guan)件(jian)、閥(fa)(fa)門的(de)(de)系統圖(tu)，在(zai)單線(xian)圖(tu)上應注(zhu)明管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)、管(guan)(guan)(guan)(guan)(guan)(guan)件(jian)和(he)閥(fa)(fa)門的(de)(de)編(bian)號(hao)、規(gui)格、尺(chi)(chi)(chi)寸(cun)、材料(liao)、介質流向(xiang)、標高(gao)以(yi)及主要(yao)障礙物的(de)(de)位置(zhi)和(he)大小(xiao)等(deng)，在(zai)某些場(chang)合，還要(yao)注(zhu)明與其(qi)他設備、管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)、構筑物的(de)(de)間(jian)隔尺(chi)(chi)(chi)寸(cun)。在(zai)單線(xian)圖(tu)中，管(guan)(guan)(guan)(guan)(guan)(guan)件(jian)、閥(fa)(fa)門都是標準件(jian)，按標準或產品樣本查得即可，只有管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)尺(chi)(chi)(chi)寸(cun)必須(xu)根據(ju)現(xian)場(chang)測量(liang)的(de)(de)結果(guo)進(jin)行計(ji)算(suan)(suan)(suan)后方能確定。管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)計(ji)算(suan)(suan)(suan)，主要(yao)是算(suan)(suan)(suan)出該(gai)(gai)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)的(de)(de)展開長度，以(yi)便據(ju)以(yi)下(xia)料(liao)和(he)彎(wan)曲加工(gong)(gong)，其(qi)計(ji)算(suan)(suan)(suan)方法(fa)與中、低壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)的(de)(de)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)計(ji)算(suan)(suan)(suan)方法(fa)基本相同，但須(xu)考慮閥(fa)(fa)門和(he)管(guan)(guan)(guan)(guan)(guan)(guan)件(jian)尺(chi)(chi)(chi)寸(cun)、透鏡墊厚度的(de)(de)影(ying)響(xiang)，而且要(yao)求(qiu)計(ji)算(suan)(suan)(suan)的(de)(de)準確度更高(gao)，管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)尺(chi)(chi)(chi)寸(cun)計(ji)算(suan)(suan)(suan)本身并不復雜。在(zai)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)的(de)(de)預制加工(gong)(gong)尺(chi)(chi)(chi)寸(cun)圖(tu)上，應注(zhu)明該(gai)(gai)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)的(de)(de)展開長度、彎(wan)曲半徑、起彎(wan)點(dian)和(he)終彎(wan)點(dian)位置(zhi)、直管(guan)(guan)(guan)(guan)(guan)(guan)部分長度、機加工(gong)(gong)部分的(de)(de)尺(chi)(chi)(chi)寸(cun)（管(guan)(guan)(guan)(guan)(guan)(guan)端螺紋(wen)、管(guan)(guan)(guan)(guan)(guan)(guan)端密封面）以(yi)及其(qi)他加工(gong)(gong)要(yao)求(qiu)。

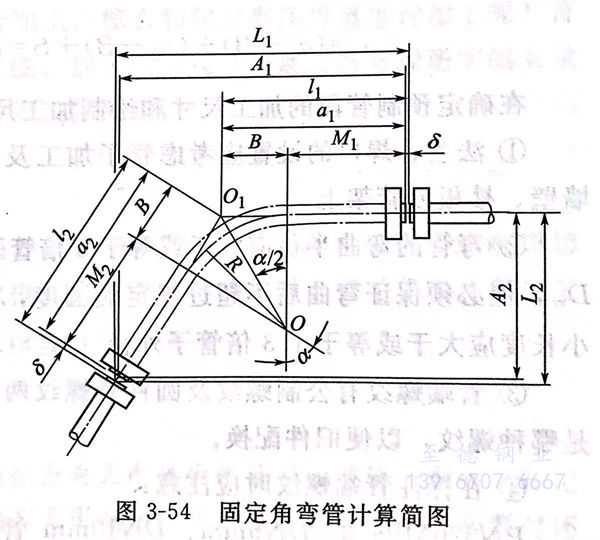

現(xian)場測得的(de)數(shu)據不是(shi)施工尺(chi)(chi)寸，更(geng)不是(shi)加工、下料的(de)尺(chi)(chi)寸，必須經過計(ji)算，方(fang)能(neng)繪制(zhi)出管(guan)(guan)段(duan)的(de)預制(zhi)加工尺(chi)(chi)寸圖。下面以固定角彎管(guan)(guan)為例，介紹現(xian)場測量后(hou)管(guan)(guan)段(duan)展(zhan)開長度的(de)計(ji)算（參見圖3-54)。
已知：現場測量的數(shu)據(ju)(ju)(ju)L1、L2、L1、L2及a,根(gen)據(ju)(ju)(ju)《高(gao)壓(ya)(ya)管(guan)、管(guan)件及緊固件通用(yong)設(she)計》確定或選(xuan)用(yong)的數(shu)據(ju)(ju)(ju)R、8或Δ,在(zai)計算時需根(gen)據(ju)(ju)(ju)《高(gao)壓(ya)(ya)管(guan)、管(guan)件及緊固件通用(yong)設(she)計》核對的數(shu)據(ju)(ju)(ju)M1、M2。計算固定角為(wei)α的高(gao)壓(ya)(ya)彎管(guan)管(guan)段展開長度c。
在確定預制(zhi)管段的加工(gong)尺寸和(he)繪制(zhi)加工(gong)尺寸圖時須注意以(yi)下幾點：
①. 法蘭(lan)、焊口的(de)設置(zhi)應考慮管子(zi)加(jia)工及管段(duan)的(de)安裝、維護、檢修的(de)方(fang)便，不得置(zhi)于墻壁、樓板或管架上。
②. 彎管的彎曲(qu)半徑應大于(yu)或等(deng)于(yu)5倍管子外(wai)徑，即R≥5Dw.特殊情況下亦允許R<Dw,但必須保證彎曲(qu)后(hou)不(bu)超過規定橢(tuo)圓度，壁(bi)厚(hou)在安全范圍內。彎管的管端直管部(bu)分最小長度應大于(yu)或等(deng)于(yu)1.3倍管子外(wai)徑（M≥1.3Dw),且不(bu)得小于(yu)60mm。
③. 管端螺(luo)(luo)紋(wen)有公制螺(luo)(luo)紋(wen)及圓(yuan)柱(zhu)管螺(luo)(luo)紋(wen)兩種，在選用時應顧(gu)及原有管道、管件(jian)(jian)采用的是哪種螺(luo)(luo)紋(wen)，以便舊件(jian)(jian)配換。
④. 在標注管端螺紋時(shi)應注意：
PN320MPa的 DN6mm、DN10mm 管(guan)子和 PN220MPa 的 DN6mm、DN10mm、DN15mm管(guan)子，因受管(guan)子規格限制，只(zhi)能采用(yong)G1/4in、G5/8in的圓(yuan)柱(zhu)管(guan)螺(luo)紋。
PN320MPa的DN15~65mm 管(guan)子和PN220MPa的DN25~80mm管(guan)子，可根據現場(chang)實際(ji)情況采用公制螺紋或圓柱管(guan)螺紋。也(ye)就(jiu)是說，在這些范圍內，兩種螺紋并用；PN320MPa的DN80mm或更(geng)大的管(guan)子和PN220MPa的DN100mm或更(geng)大的管(guan)子，管(guan)端螺紋只(zhi)能(neng)用公制螺紋。

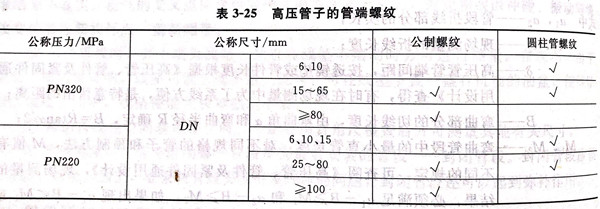

綜上所述(shu)，可(ke)列(lie)成表(biao)3-25。
公制螺紋(wen)為(wei)圓根螺紋(wen)，外螺紋(wen)牙型槽底為(wei)圓弧形，圓柱管螺紋(wen)為(wei)圓角螺紋(wen)。管端螺紋(wen)的(de)精(jing)度等級為(wei)2a級，其(qi)技術(shu)要求應符合(he)《高壓(ya)管、管件及緊(jin)固件通(tong)用設計》中“H5-67”、“H6-67”及“H31-67”之(zhi)規定。
⑤. 檢修工作中，在(zai)繪制(zhi)(zhi)好管(guan)段(duan)預制(zhi)(zhi)加(jia)工圖后，應與原有的高(gao)壓管(guan)道(dao)配管(guan)施(shi)工圖認真核對，一定要確(que)認無(wu)誤后才(cai)能據(ju)以加(jia)工。
⑥. 在有(you)把握的(de)情況下，可(ke)以根據(ju)原有(you)的(de)高(gao)壓(ya)管(guan)道配管(guan)施工圖(tu)來(lai)繪(hui)制高(gao)壓(ya)管(guan)段(duan)的(de)預制加工尺寸圖(tu)，但封閉管(guan)段(duan)必須以現場實(shi)測(ce)(ce)數據(ju)的(de)計算結果來(lai)繪(hui)制加工尺寸圖(tu)。封閉管(guan)段(duan)最(zui)好選成(cheng)容易(yi)測(ce)(ce)量的(de)直(zhi)管(guan)段(duan)，封閉管(guan)段(duan)的(de)長度最(zui)好實(shi)測(ce)(ce)。
