我國機械行業標準JB/T 308-2004《閥門型號編制方法》規定了通用香蕉app免費視頻在線觀看:閥門的型號編制、類型代號、驅動方式代號、連接形式代號、結構形式代號、密封面材料代號、閥體材料代號和壓力代號的表示方法。該標準適用于閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、蒸汽疏水閥、排污閥、柱塞閥的型號編制。
1. 閥門型號編制方法(fa)

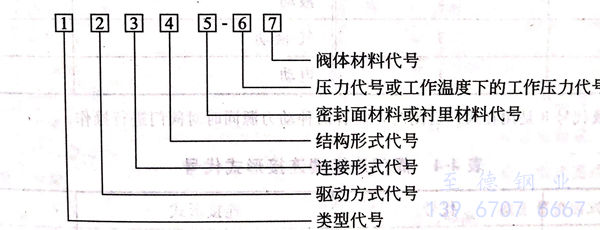

閥(fa)門(men)型號(hao)編制的順序按：閥(fa)門(men)類型、驅動方式(shi)(shi)、連接(jie)形式(shi)(shi)、結構形式(shi)(shi)、密封面(mian)材料(liao)或(huo)襯里材料(liao)類型、公稱壓力(li)(li)代(dai)號(hao)或(huo)工作溫度下(xia)的工作壓力(li)(li)代(dai)號(hao)、閥(fa)體材料(liao)。
①. 類型代(dai)號

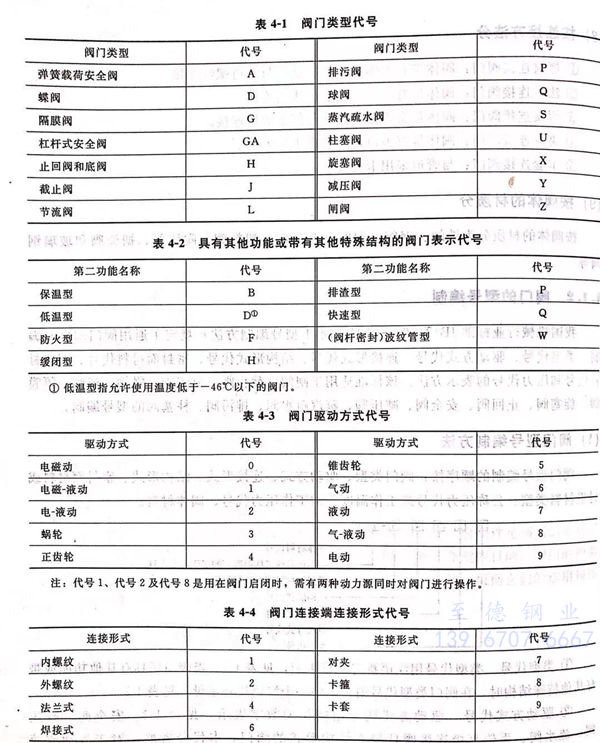

類(lei)型代號用漢語拼音字母(mu)表示，見表4-1。當閥(fa)門還(huan)具有其(qi)他(ta)功能或帶(dai)有其(qi)他(ta)特殊結構(gou)時，在閥(fa)門類(lei)型代號前再(zai)加注(zhu)一個(ge)漢語拼音字母(mu)，見表4-2。
②. 驅動方式代號
驅動方式(shi)代號用阿(a)拉伯數(shu)字表(biao)示(shi)，見表(biao)4-3.安全閥(fa)(fa)、減壓閥(fa)(fa)、疏水閥(fa)(fa)、手輪直接(jie)連(lian)接(jie)閥(fa)(fa)桿操作(zuo)結構形(xing)式(shi)的(de)閥(fa)(fa)門(men)，本代號省略。對于氣動或(huo)液動機構操作(zuo)的(de)閥(fa)(fa)門(men)，常(chang)開式(shi)用6K、7K表(biao)示(shi)；常(chang)閉(bi)式(shi)用6B、7B表(biao)示(shi)。防爆電動裝(zhuang)置的(de)閥(fa)(fa)門(men)用9B表(biao)示(shi)。
③. 連接形式(shi)代號
連(lian)接(jie)形(xing)式(shi)(shi)代號(hao)用(yong)阿拉伯(bo)數字表(biao)示，表(biao)明了閥門與管道或設備接(jie)口的連(lian)接(jie)形(xing)式(shi)(shi)，具體(ti)規(gui)定如表(biao)4-4所示。各種連(lian)接(jie)形(xing)式(shi)(shi)的具體(ti)結構、采用(yong)標準或方式(shi)(shi)（如法蘭(lan)面形(xing)式(shi)(shi)及(ji)密封方式(shi)(shi)、焊接(jie)形(xing)式(shi)(shi)、螺(luo)紋形(xing)式(shi)(shi)及(ji)標準等），不在連(lian)接(jie)代號(hao)后加(jia)符號(hao)表(biao)示，應在產品的圖(tu)樣、說明書或訂貨合同等文件中詳細(xi)說明。
④. 結構形式代(dai)號

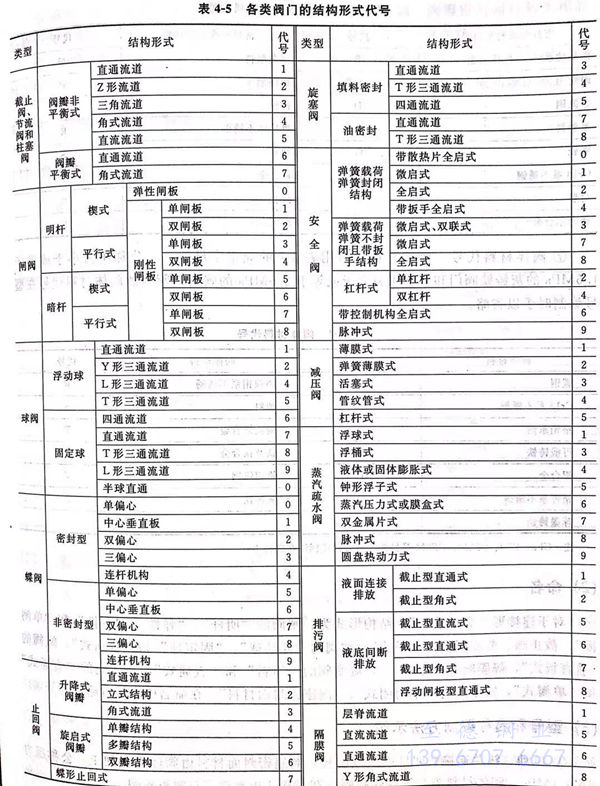

結構形式代(dai)號用阿拉伯數字表(biao)示。由于(yu)閥門類(lei)型(xing)(xing)較多，其(qi)結構形式代(dai)號按閥門的(de)種類(lei)分別表(biao)示。同(tong)(tong)一阿拉伯數碼(ma)（代(dai)號），對于(yu)不同(tong)(tong)類(lei)型(xing)(xing)的(de)閥門，所代(dai)表(biao)的(de)意(yi)義是(shi)不同(tong)(tong)的(de)，具體規定如表(biao)4-5所示。
⑤. 密封面或襯里材料代號(hao)

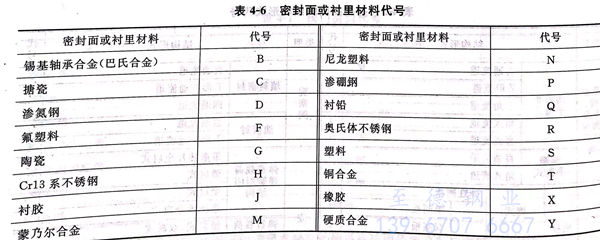

除隔膜閥(fa)外(wai)，當密封(feng)副的(de)密封(feng)面材(cai)料(liao)(liao)(liao)(liao)不同時，以(yi)硬度低(di)的(de)材(cai)料(liao)(liao)(liao)(liao)表示。閥(fa)座密封(feng)面或襯(chen)里材(cai)料(liao)(liao)(liao)(liao)代號按表4-6規定的(de)字母表示。隔膜閥(fa)以(yi)閥(fa)體(ti)表面材(cai)料(liao)(liao)(liao)(liao)代號表示。閥(fa)門(men)密封(feng)副材(cai)料(liao)(liao)(liao)(liao)均為閥(fa)門(men)的(de)本(ben)體(ti)材(cai)料(liao)(liao)(liao)(liao)時，密封(feng)面材(cai)料(liao)(liao)(liao)(liao)代號用“W”表示。
⑥. 壓力代號
閥門使用(yong)的(de)壓(ya)(ya)力級(ji)(ji)符合GB/T1048《管道元件公(gong)稱壓(ya)(ya)力》標準(zhun)的(de)規(gui)定時(shi)，采用(yong)GB/T1048標準(zhun)10倍的(de)兆帕(pa)單(dan)位（MPa)數值表(biao)示。當介質(zhi)最高(gao)溫度(du)超(chao)過425℃時(shi)，標注最高(gao)工(gong)(gong)作溫度(du)下的(de)工(gong)(gong)作壓(ya)(ya)力代號(hao)。壓(ya)(ya)力等級(ji)(ji)采用(yong)磅級(ji)(ji)（1b)或K級(ji)(ji)單(dan)位的(de)閥門，在型號(hao)編制時(shi)，應在壓(ya)(ya)力代號(hao)欄后有1b或K的(de)單(dan)位符號(hao)。
⑦. 閥體材料代號(hao)

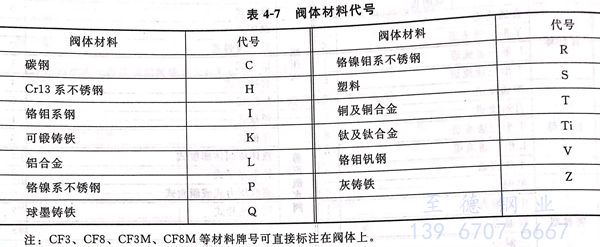

閥(fa)體材料代號用表4-7的(de)(de)(de)(de)規定字(zi)母表示。公(gong)稱壓(ya)刀(dao)小于(yu)或等(deng)于(yu)1.6MPa的(de)(de)(de)(de)灰(hui)鑄(zhu)鐵閥(fa)門和公(gong)稱壓(ya)力大于(yu)或等(deng)于(yu)2.5MPa的(de)(de)(de)(de)碳素(su)鋼閥(fa)門的(de)(de)(de)(de)閥(fa)體材料代號在型(xing)號編制時(shi)予以省略。
2. 命名
對于連(lian)接(jie)形式(shi)(shi)(shi)為(wei)“法(fa)蘭”、結構形式(shi)(shi)(shi)為(wei)：閘閥(fa)(fa)的(de)(de)“明桿”、“彈性”、“剛性”和(he)(he)“單閘板(ban)”，截止(zhi)閥(fa)(fa)、節流閥(fa)(fa)的(de)(de)“直通(tong)(tong)式(shi)(shi)(shi)”，球(qiu)閥(fa)(fa)的(de)(de)“浮動球(qiu)”、“固定球(qiu)”和(he)(he)“直通(tong)(tong)式(shi)(shi)(shi)”，蝶(die)閥(fa)(fa)的(de)(de)“垂直板(ban)式(shi)(shi)(shi)”，隔膜閥(fa)(fa)的(de)(de)“屋脊式(shi)(shi)(shi)”，旋塞閥(fa)(fa)的(de)(de)“填料(liao)”和(he)(he)“直通(tong)(tong)式(shi)(shi)(shi)”，止(zhi)回閥(fa)(fa)的(de)(de)“直通(tong)(tong)式(shi)(shi)(shi)”和(he)(he)“單瓣式(shi)(shi)(shi)”，安全閥(fa)(fa)的(de)(de)“不封閉(bi)式(shi)(shi)(shi)”、“閥(fa)(fa)座密(mi)封面材料(liao)”，在命名中均予省略。
3. 型號和名稱編制方法(fa)示例(li)
①. 電動(dong)、法蘭連(lian)接、明桿楔式雙閘板，閥(fa)(fa)(fa)座密封面材(cai)料由閥(fa)(fa)(fa)體(ti)直接加工，公稱(cheng)壓力PNO.1MPa、閥(fa)(fa)(fa)體(ti)材(cai)料為灰鑄(zhu)鐵的閘閥(fa)(fa)(fa)：Z942W-1電動(dong)楔式雙閘板閘閥(fa)(fa)(fa)。
②. 手動、外螺紋連接、浮動直(zhi)通式，閥(fa)座密封面材料為(wei)氟塑(su)料、公稱壓力PN4.0MPa、閥(fa)體材料為(wei)1Cr18Ni9Ti的球(qiu)閥(fa)：Q21F-40P外螺紋球(qiu)閥(fa)。
③. 氣(qi)動(dong)常開式、法蘭連接、屋(wu)脊式結構(gou)并(bing)襯膠、公稱壓力(li)PNO.6MPa,閥體材料為灰鑄(zhu)鐵(tie)的隔膜閥：G6K41J-6氣(qi)動(dong)常開式襯膠隔膜閥。
④. 液動(dong)、法(fa)三連(lian)接、垂直板式(shi)、閥(fa)(fa)座密(mi)封面(mian)材料(liao)為(wei)鑄(zhu)銅(tong)、閥(fa)(fa)瓣密(mi)封面(mian)材料(liao)為(wei)橡(xiang)膠(jiao)、公稱壓力(li)PNO.25MPa、閥(fa)(fa)體材料(liao)為(wei)灰鑄(zhu)鐵的蝶閥(fa)(fa)：D741X-2.5液動(dong)蝶閥(fa)(fa)。
⑤. 電(dian)動(dong)驅(qu)動(dong)對接(jie)焊(han)連接(jie)、直通(tong)式、閥座密(mi)封面材(cai)料(liao)為堆焊(han)硬(ying)質(zhi)合金、工作溫(wen)度540℃時工作壓力17.0MPa,閥體材(cai)料(liao)為鉻鋁釩鋼的截(jie)止閥：J961Y-P54170V電(dian)動(dong)焊(han)接(jie)截(jie)止閥。
