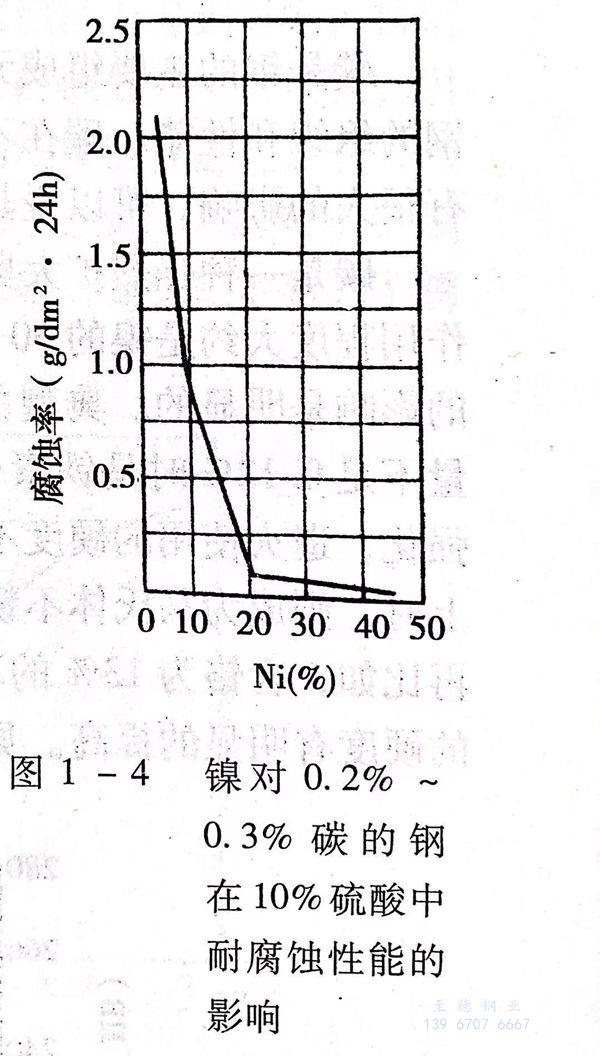

鎳(nie)(nie)是(shi)優良的(de)(de)耐(nai)腐蝕材(cai)料，但(dan)是(shi)，因(yin)價格(ge)昂貴(gui)以及其他一些因(yin)素的(de)(de)限制，在(zai)工業上很少應用純鎳(nie)(nie)，常常是(shi)作(zuo)為一個(ge)重要的(de)(de)合(he)金元(yuan)素加入(ru)鐵碳合(he)金中(zhong)來發揮作(zuo)用。鎳(nie)(nie)是(shi)形成(cheng)和穩(wen)定奧氏(shi)體(ti)的(de)(de)元(yuan)素，但(dan)是(shi)，在(zai)低碳的(de)(de)鎳(nie)(nie)鋼中(zhong)要獲得純奧氏(shi)體(ti)組(zu)織(zhi)，鎳(nie)(nie)含量要達到(dao)24%以上，而含鎳(nie)(nie)量達到(dao)27%才能使鋼在(zai)某(mou)些介質中(zhong)改善耐(nai)蝕性，見圖1-4。


圖 4.jpg


 可是，當鎳與鉻共同存在于鋼中時，鎳的作用會發生很大的變化。比如，在含17%鉻的鐵素體香蕉app免費視頻在線觀看:不銹鋼中，加入2%左右的鎳以后，變成了馬氏體不銹鋼。香蕉app免費視頻在線觀看:鐵素體不銹鋼強度低，抗拉強度不足400N/m㎡,不能通過熱處理方法強化，而變成馬氏體不銹鋼后，在加熱和冷卻時會發生相變，就可以用熱處理方法來調整性能，如1Cr17Ni2鋼，經980~1020℃加熱油淬后，再經不同溫度的回火，其抗拉強度可在600~1100N/m㎡之間調整，以滿足使用要求。再比如，當把鎳含量繼續提高到8%左右時，一般情況下可獲得單相奧氏體組織，即被廣泛應用的18-8奧氏體不銹鋼，其比相同含鉻量的鐵素體不銹鋼和馬氏體不銹鋼有更優良的耐腐蝕性能，而且，加工性能、焊接性能、低溫下的塑性和沖擊韌性更好。


 由此可見，鎳在(zai)不銹鋼(gang)(gang)(gang)中(zhong)的應用(yong)主要是配合鉻才(cai)能(neng)(neng)更好地發揮作(zuo)用(yong)，才(cai)能(neng)(neng)改變(bian)不銹鋼(gang)(gang)(gang)的組織，從(cong)而使(shi)不銹鋼(gang)(gang)(gang)的力學性能(neng)(neng)、加(jia)工(gong)性能(neng)(neng)和(he)在(zai)某些腐蝕介質中(zhong)的耐腐蝕性能(neng)(neng)得到很(hen)大的改善。
