碳是鋼的主要組成元素，碳在鋼中的含量及分布形式決定了鋼的組織和性能。碳在不銹鋼中對組織、力學性能、耐腐蝕(shi)性能(neng)有很大的影響，可以說是起主導作用的。

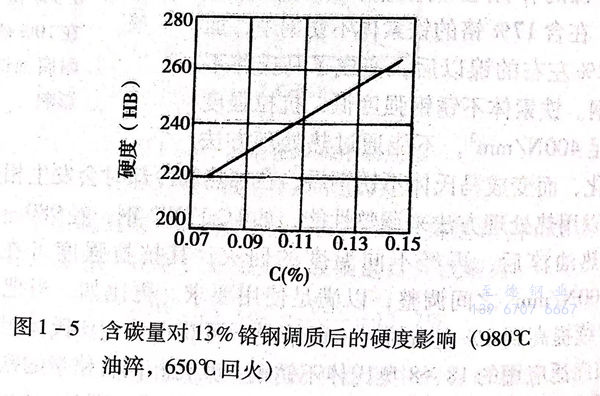

 碳(tan)是(shi)一(yi)種強烈(lie)擴大奧(ao)氏體區域和穩(wen)定奧(ao)氏體組織的(de)(de)(de)元(yuan)素，其作用程度大約是(shi)鎳的(de)(de)(de)30倍，所以，碳(tan)含量對不(bu)(bu)(bu)銹(xiu)鋼(gang)組織、性(xing)能的(de)(de)(de)影響是(shi)明顯(xian)的(de)(de)(de)。典型(xing)的(de)(de)(de)例(li)子，含鉻(ge)為17%的(de)(de)(de)不(bu)(bu)(bu)銹(xiu)鋼(gang)，當(dang)(dang)含碳(tan)量不(bu)(bu)(bu)足(zu)0.12%時(shi)是(shi)鐵素體不(bu)(bu)(bu)銹(xiu)鋼(gang)，無(wu)相變，不(bu)(bu)(bu)能用熱處理(li)方法強化，退(tui)火使用的(de)(de)(de)硬(ying)度不(bu)(bu)(bu)足(zu)200HB;而當(dang)(dang)含碳(tan)量增(zeng)加到0.7%以上時(shi)，則(ze)成為馬氏體不(bu)(bu)(bu)銹(xiu)鋼(gang)，淬(cui)火、回火后硬(ying)度可大于50HRC.再比如，含鉻(ge)為13%的(de)(de)(de)不(bu)(bu)(bu)銹(xiu)鋼(gang)，隨著含碳(tan)量的(de)(de)(de)增(zeng)加，熱處理(li)后的(de)(de)(de)硬(ying)度有明顯(xian)的(de)(de)(de)提高。見圖(tu)1-5。

 從以上(shang)兩例可見，碳在不銹(xiu)鋼(gang)中對(dui)改善組織和力(li)學性能的(de)作用(yong)是有益的(de)。這種作用(yong)為不銹(xiu)鋼(gang)在有高強度、高硬度要(yao)求的(de)零件上(shang)的(de)應用(yong)創(chuang)造了條(tiao)件。

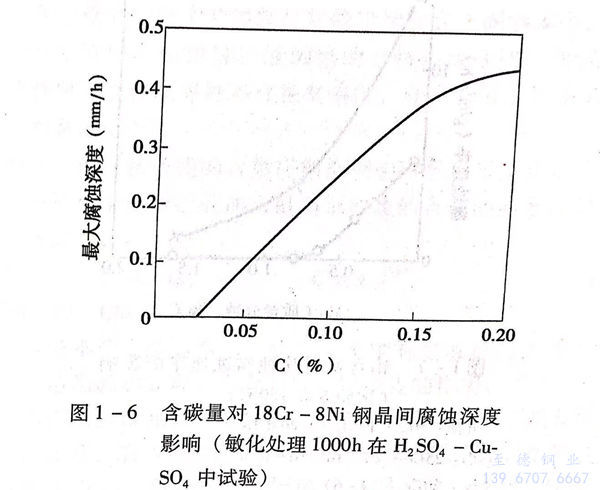

但(dan)是，也(ye)應該看到，碳(tan)(tan)(tan)和鉻(ge)的(de)(de)親合力(li)很大，極易與不(bu)銹鋼(gang)中(zhong)(zhong)的(de)(de)鉻(ge)結合形成碳(tan)(tan)(tan)－鉻(ge)化合物，碳(tan)(tan)(tan)越多(duo)，被結合的(de)(de)鉻(ge)也(ye)越多(duo)，這必然使(shi)(shi)固溶體(ti)中(zhong)(zhong)的(de)(de)鉻(ge)減少(shao)，從而使(shi)(shi)鋼(gang)的(de)(de)耐(nai)腐蝕能(neng)(neng)力(li)受到影響，特別是這種鉻(ge)的(de)(de)碳(tan)(tan)(tan)化物沿晶(jing)(jing)粒界析出時，會引起該處產生貧(pin)鉻(ge)區，引起晶(jing)(jing)間腐蝕。從這方(fang)面看，碳(tan)(tan)(tan)對不(bu)銹鋼(gang)的(de)(de)耐(nai)腐蝕性能(neng)(neng)起到有害的(de)(de)作用(yong)。見圖1-6。所以，隨著冶金技術的(de)(de)進步，根據(ju)對不(bu)銹鋼(gang)耐(nai)腐蝕性能(neng)(neng)的(de)(de)需求，出現了越來越多(duo)的(de)(de)低碳(tan)(tan)(tan)、超低碳(tan)(tan)(tan)的(de)(de)新的(de)(de)不(bu)銹鋼(gang)鋼(gang)種。

 由上可見，碳在不銹鋼(gang)中發揮著有益和有害的(de)兩個方面的(de)作用(yong)，這(zhe)一點應是選擇和使用(yong)不銹鋼(gang)及制訂(ding)正確熱(re)處理方法時予以注意的(de)。
