高合金香蕉app免費視頻在線觀看:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。

 0Cir25Ni6Mo3CuN是出現較(jiao)早、應用廣(guang)泛、具有(you)代(dai)表(biao)性的(de)高合金雙相不銹鋼。

 該鋼(gang)中除(chu)鉻、鎳(nie)、氮元(yuan)素(su)外，還加入了銅(tong)(tong)(tong)。加銅(tong)(tong)(tong)的目的主要是提高(gao)材(cai)料在硫酸(suan)、鹽(yan)酸(suan)中的耐腐(fu)蝕性(xing)能和(he)提高(gao)對應(ying)力腐(fu)蝕的穩定(ding)性(xing)。銅(tong)(tong)(tong)也是穩定(ding)奧氏(shi)體的元(yuan)素(su)，促進雙相不(bu)銹鋼(gang)中奧氏(shi)體相的穩定(ding)。但是，銅(tong)(tong)(tong)的存(cun)在對鑄件(jian)而言容(rong)易產生偏析，對鍛件(jian)、軋件(jian)會降低熱加工(gong)過(guo)程的熱塑性(xing)，所以，在實際(ji)應(ying)用時，鑄件(jian)控制銅(tong)(tong)(tong)含量(liang)(liang)不(bu)大于3%,鍛件(jian)和(he)軋件(jian)應(ying)控制銅(tong)(tong)(tong)含量(liang)(liang)不(bu)大于2%。

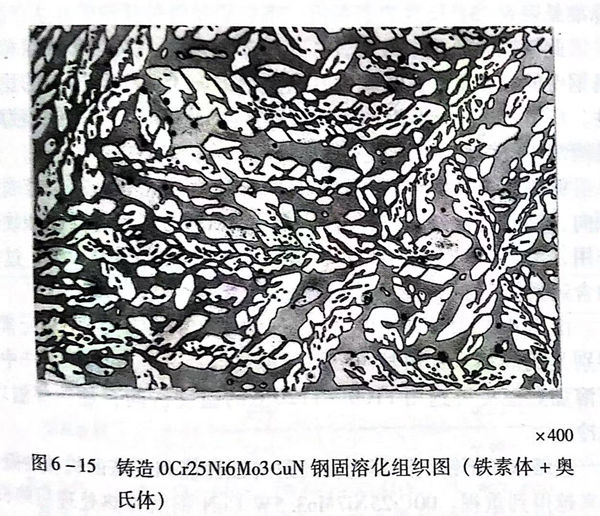

 該(gai)鋼由于銅、氮的(de)(de)作用，促進了奧(ao)(ao)氏體(ti)的(de)(de)穩定性，所以(yi)，加熱到1200℃時(shi)仍有近40%的(de)(de)奧(ao)(ao)氏體(ti)相。見圖6-15。

0Cr25Ni6Mo3CuN在700~950℃溫度區間也有脆(cui)相(xiang)析出，引(yin)起脆(cui)性和耐腐蝕性的降低，也存在475℃脆(cui)性。

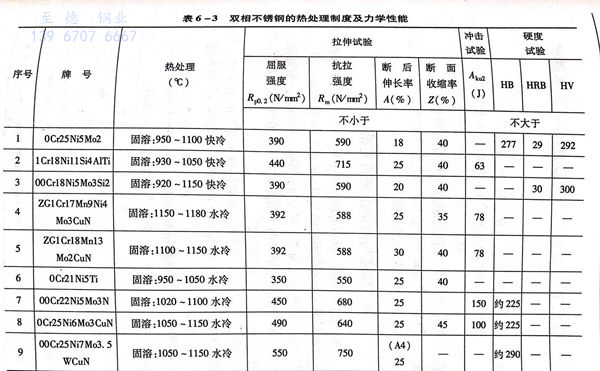

0Cr25Ni6Mo3CuN在固(gu)溶處理后有較高的機械性能，特別是高的屈服強度，見表6-3。在實(shi)際生產中(zhong)，固(gu)溶加熱(re)溫度選擇在1100℃左右為宜。采用水冷卻(que)。
