不銹鋼電化學拋光和機械拋光對材料(liao)硬度(du)和耐蝕性能(neng)的影響主要有以下(xia)幾點：


1. 表面顯微硬度(du)

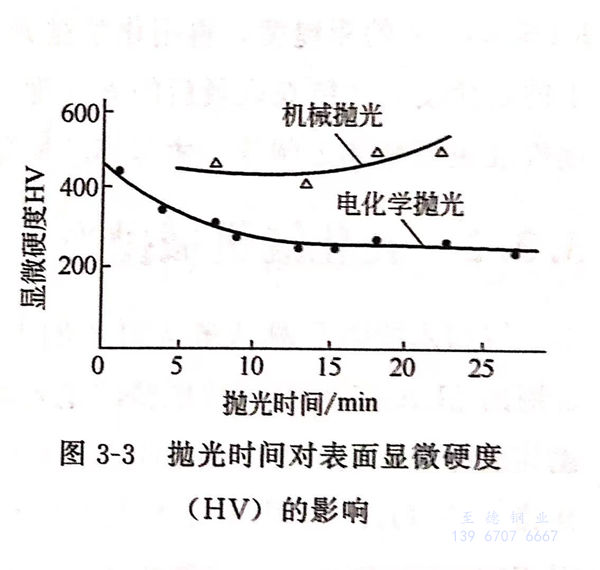

  a. 機械拋(pao)光(guang)隨著時(shi)間(jian)的延(yan)長(chang)，表(biao)(biao)面顯(xian)(xian)微硬(ying)度(du)基本上無明顯(xian)(xian)變化，見圖3-3拋(pao)光(guang)時(shi)間(jian)對表(biao)(biao)面顯(xian)(xian)微硬(ying)度(du)（HV)的影(ying)響(xiang)，并高于電化學拋(pao)光(guang)顯(xian)(xian)微硬(ying)度(du)（HV)。


圖 3.jpg


  b. 電化(hua)學拋光隨著(zhu)拋光時間(jian)的延長(chang)，表面(mian)顯微硬度(du)開始時明顯下(xia)(xia)降，15min后下(xia)(xia)降趨(qu)勢變(bian)得平緩(huan)(huan)，這主(zhu)要是因(yin)為電化(hua)學拋光時冷作硬化(hua)層(ceng)被逐漸溶解，使表面(mian)硬度(du)下(xia)(xia)降而后趨(qu)于平緩(huan)(huan)。



2. 表面耐(nai)蝕性


 腐蝕實驗(yan)采(cai)用失重法，即(ji)在(zai)50g/L三氯(lv)化鐵和1.83g/L鹽酸介(jie)質在(zai)溫度50℃中進行。每隔1小時取出試(shi)樣觀(guan)察其(qi)表面(mian)腐蝕狀態(tai)，并在(zai)光電分析天(tian)平(ping)上稱量(liang)其(qi)失重值（mg)。


  a. 機械拋光表面耐蝕性

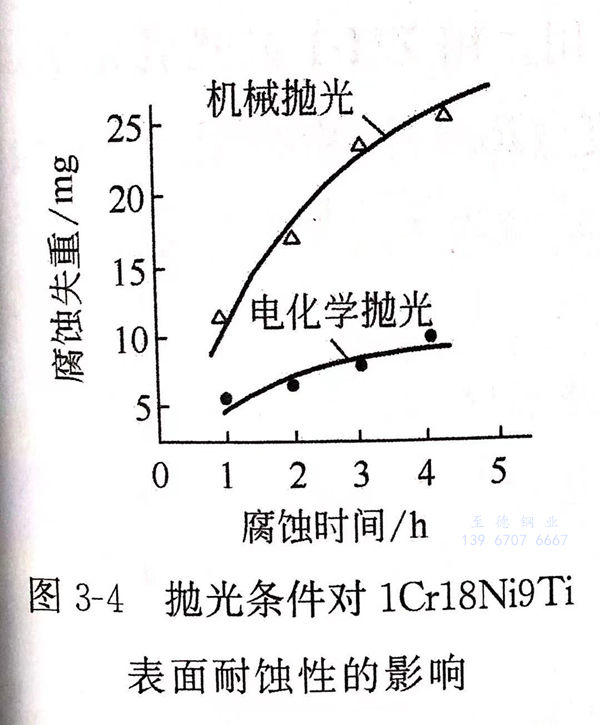

  從圖3-4拋光條件對321不銹鋼表面耐蝕性影響的曲線看出，機械拋光的耐蝕性明顯低于電化學拋光，這主要是機械拋光表面的冷作硬化變形層的腐蝕速率較高，加之在機械研磨過程中，不可避免地有磨料微粒嵌入變形層中，加大了變形層的腐蝕速率。


圖 4.jpg


  b. 電化學拋光使金屬表面冷作硬化層溶解，表面活性降低，更重要的是，表面有一連續的鈍化膜形成，顯著提高其耐蝕性。
