1. 特殊(shu)鎳的性能和用(yong)途(tu)
①. 特殊鎳用(yong)作(zuo)打底(di)層(ceng)
使用特殊(shu)鎳(nie)刷鍍(du)液可在不銹鋼(gang)基體(ti)表面上(shang)獲得結合(he)力(li)良(liang)好的鎳(nie)底層。
②. 特殊鎳刷鍍液的(de)性質
特殊鎳刷鍍(du)液為酸性(xing)溶液，pH小于(yu)1,呈(cheng)深綠色，有較強的酸味(wei)，相當于(yu)電鍍(du)用的預鍍(du)鎳溶液。
③. 特殊(shu)鎳的厚度。
特殊鎳刷鍍(du)(du)(du)液(ye)的沉(chen)積(ji)速(su)率慢，故(gu)只作為沉(chen)積(ji)過(guo)渡(du)層(ceng)，厚度不超過(guo)0.03~0.05mm.超過(guo)該厚度，鍍(du)(du)(du)層(ceng)會出現開裂，影響整個鍍(du)(du)(du)層(ceng)的各項(xiang)性能指標，故(gu)一般(ban)特殊鎳刷鍍(du)(du)(du)60~120s即(ji)可(ke)達(da)到2~3μm。
④. 特殊鎳鍍層的性質
特(te)殊(shu)(shu)鎳鍍層致密，孔隙少(shao)，硬(ying)度高，耐磨性好，但(dan)不能單(dan)獨使用，故為了達到一定的厚度的鎳，或一定的硬(ying)度，在特(te)殊(shu)(shu)鎳的基礎上，用水沖洗后再鍍中間層。

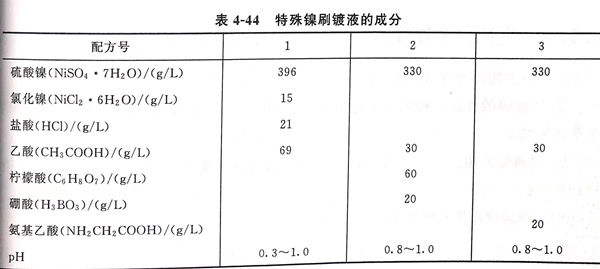

2. 特殊鎳(nie)刷(shua)鍍液的成分(fen)，見表4-44.
3. 特殊鎳(nie)鍍液的配制方法（以配方1為例）
使用(yong)的(de)原料都應為化學(xue)純CP級。準確稱取(qu)硫(liu)酸鎳396g,氯化銀15g,鹽(yan)酸21g和乙酸69g放入(ru)1000mL的(de)燒杯中(zhong)，加蒸餾水600mL,加熱并不斷攪拌，使固體全部溶解(jie)，冷卻至25℃后倒入(ru)1000mL量(liang)筒(tong)或容量(liang)瓶中(zhong)，加蒸餾水稀釋至刻量(liang)。用(yong)鹽(yan)酸將pH調整至0.3~1.0范圍(wei)內。
4. 特殊鎳刷鍍液的使(shi)用(yong)方法
①. 溫(wen)度： 操(cao)作使(shi)用前將溶(rong)液加熱至50℃才可(ke)(ke)使(shi)用。氣溫(wen)較低時鍍液中可(ke)(ke)能有結(jie)晶(jing)析出，屬正(zheng)常(chang)現象。必須(xu)加熱溶(rong)解后攪拌均勻方可(ke)(ke)使(shi)用。
②. 接(jie)(jie)電： 正(zheng)極(ji)(ji)性接(jie)(jie)法，即工件接(jie)(jie)負極(ji)(ji)，鍍(du)筆接(jie)(jie)正(zheng)極(ji)(ji)。不(bu)可反(fan)接(jie)(jie)。
③. 預熱(re)(re)工(gong)件(jian)： 先(xian)用(yong)50~60℃熱(re)(re)水將工(gong)件(jian)表面(mian)預熱(re)(re)至50℃,以(yi)備刷(shua)鍍。
④. 無(wu)電(dian)擦拭： 將鍍(du)筆蘸上特(te)殊的鎳刷鍍(du)液，在(zai)工件(jian)表面上無(wu)電(dian)擦拭5~10s.其(qi)目的是防(fang)止由于鍍(du)液在(zai)基體表面分布不均(jun)而形(xing)成濃差(cha)極(ji)化，影響鍍(du)層與(yu)基體的結合(he)強度。
⑤. 閃(shan)(shan)鍍(du)： 采用高電壓18~24V閃(shan)(shan)鍍(du)，在強電場(chang)的(de)作(zuo)用下，表面(mian)瞬間得到單一的(de)完整的(de)鎳層(ceng)。
⑥. 正鍍(du)： 然后降到工(gong)作電壓進(jin)行正常刷鍍(du)。
5. 特殊鎳刷鍍(du)工(gong)藝規范
工作電壓：10~18V,內鍍18~24V;
耗(hao)電系數：0.245A·h/(d㎡·μm);
陽極與陰極相(xiang)對速率：6~20m/min(最佳10~15min);
安全厚度：小于0.03~0.05mm;
富集型鍍(du)液：在循(xun)(xun)環使用過(guo)程中(zhong)，隨著水(shui)分、鹽酸、乙(yi)酸的(de)揮發，鍍(du)液中(zhong)鎳(nie)離子濃(nong)度升高，故屬(shu)富集型鍍(du)液，電流效率基本不變，鍍(du)層(ceng)硬度穩定，pH路有下降，由1下降到(dao)0.3,鍍(du)液可一(yi)直(zhi)循(xun)(xun)環使用到(dao)耗盡為(wei)止。
