1. 快速(su)鎳的性能(neng)和(he)用途

  ①. 快速鎳(nie)的性(xing)(xing)能： 鍍(du)液呈(cheng)中性(xing)(xing)偏堿性(xing)(xing)（pH=7.5~8),鍍(du)液呈(cheng)藍(lan)色，有氨味(wei)。沉積速率快。

  ②. 快速鎳的用(yong)(yong)途： 主要用(yong)(yong)于恢復(fu)尺寸和作(zuo)耐磨鍍層。一(yi)般用(yong)(yong)作(zuo)中間層，刷(shua)鍍中應用(yong)(yong)廣泛(fan)。

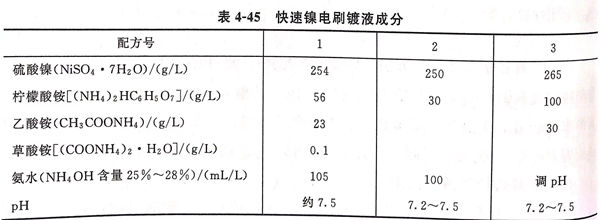

2. 快速(su)鎳電刷鍍液成分，見表(biao)4-45

3. 快(kuai)速鎳電(dian)刷(shua)鍍工(gong)藝規范

 耗(hao)電系數：0.113 2A·h/(d㎡·μm);

 工作電壓：8~20V(最佳12~15V);

 陰陽極相對運動(dong)速率：6~35m/min(最佳(jia)12~15m/min);

 單一(yi)鍍層安全厚(hou)度：≤0.5mm;

 電(dian)連接(jie)：只能作正極性接(jie)電(dian)；

 使用溫度：30~50℃,溫度提高可改善鍍層質量和提高生產效率。

4. 快速(su)鎳溶液(ye)的配(pei)制

 以(yi)配方1為例：在500mL燒(shao)杯(bei)中(zhong)，加(jia)(jia)(jia)入乙酸銨(an)23g草(cao)酸銨(an)0.1g,檸(ning)檬(meng)酸銨(an)56g,加(jia)(jia)(jia)蒸(zheng)(zheng)餾(liu)(liu)水(shui)200mL,加(jia)(jia)(jia)熱攪(jiao)(jiao)拌溶(rong)(rong)解(jie)(jie)。另外(wai)，在1000mL燒(shao)杯(bei)中(zhong)加(jia)(jia)(jia)入硫酸鎳254g,加(jia)(jia)(jia)蒸(zheng)(zheng)餾(liu)(liu)水(shui)400mL,加(jia)(jia)(jia)熱攪(jiao)(jiao)拌溶(rong)(rong)解(jie)(jie)，將(jiang)500mL燒(shao)杯(bei)中(zhong)的溶(rong)(rong)液(ye)(ye)(ye)在攪(jiao)(jiao)拌下(xia)加(jia)(jia)(jia)入到1000mL燒(shao)杯(bei)中(zhong)的溶(rong)(rong)液(ye)(ye)(ye)中(zhong)，冷卻(que)至25℃后攪(jiao)(jiao)拌加(jia)(jia)(jia)入氨水(shui)105mL,調(diao)整(zheng)溶(rong)(rong)液(ye)(ye)(ye)pH為7.5左(zuo)右。再倒入1000mL量筒或容量瓶中(zhong)，加(jia)(jia)(jia)蒸(zheng)(zheng)餾(liu)(liu)水(shui)稀釋至刻線。

5. 快速(su)鎳(nie)刷(shua)鍍(du)過程的空乏型(xing)變(bian)化

 隨(sui)著鍍液(ye)(ye)的循環使(shi)用，鍍液(ye)(ye)中(zhong)(zhong)鎳離子(zi)濃度(du)(du)隨(sui)循環使(shi)用由50g/L降低至(zhi)25g/L,屬空乏型鍍液(ye)(ye)。當鍍液(ye)(ye)容(rong)積消耗掉75%左(zuo)右，鍍液(ye)(ye)中(zhong)(zhong)析出(chu)大量鹽類結晶和(he)氫氧化物，黏度(du)(du)增(zeng)加(jia)，無法使(shi)用，剩余25%溶液(ye)(ye)報廢(fei)。在循環過(guo)程中(zhong)(zhong)鍍液(ye)(ye)pH和(he)鍍層(ceng)硬度(du)(du)比較穩定。
