1. 不銹鋼陽極氧化膜的制備


  不(bu)銹鋼陽極(ji)氧(yang)化膜是(shi)在特定(ding)的溶液中(zhong)（150~350g/L硫酸溶液），在過鈍化電位區(qu)的特定(ding)電位下，用電化學方法(fa)在奧(ao)氏體(ti)不(bu)銹鋼表面形成耐蝕性優良的陽極(ji)氧(yang)化膜。


2. 不(bu)銹鋼陽極氧化膜的耐蝕性

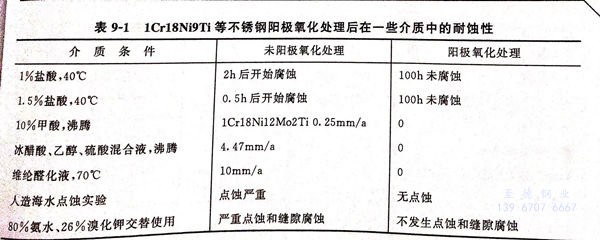

 a. 321不銹鋼陽極氧化處理后在一些介質中的耐蝕性見表9-1。


表 1.jpg


  不銹鋼陽極(ji)氧化膜(mo)(mo)與自然鈍化膜(mo)(mo)、硝酸鈍化膜(mo)(mo)和(he)彩色膜(mo)(mo)相比，其耐蝕(shi)性呈數量級的(de)增加(jia)，特別(bie)是抗點(dian)蝕(shi)和(he)縫隙(xi)腐蝕(shi)更為(wei)有(you)效(xiao)。

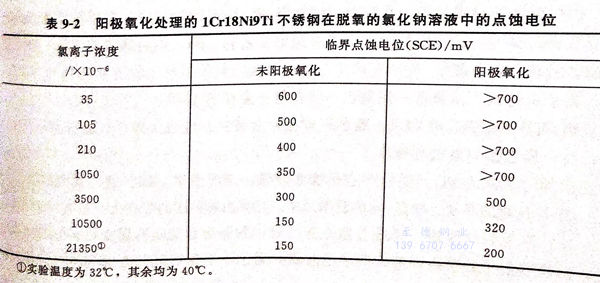

 b. 不(bu)銹鋼陽極(ji)氧化處理后在不(bu)同氯離子濃度的(de)(de)水溶液中的(de)(de)點蝕電位(wei)見表(biao)9-2，臨界點蝕電位(wei)（相對于SCE飽和甘汞電極(ji)電位(wei)）大幅度升高。


表 2.jpg


 c. 實驗溫(wen)度為32℃,其余均為40℃。


3. 陽極氧化處理后的不銹(xiu)鋼(gang)的實際使(shi)用(yong)


  陽極氧化處理后的321不銹鋼 和316Ti不銹鋼在化工生產中的實際使用表明，在提高設備使用壽命和防止點蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進樣閥，長期以來存在著材料點蝕和縫隙腐蝕問，經過試用證明，陽極氧化的不銹鋼可以勝任。
