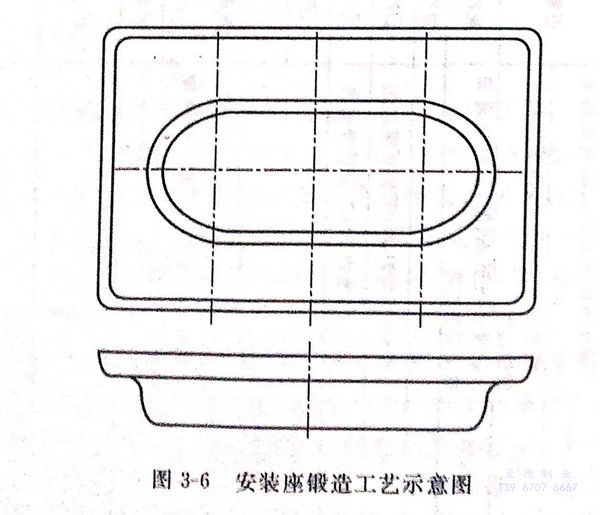

以鉻-鎳(nie)奧(ao)氏體不銹(xiu)鋼香蕉app免費視頻在線觀看:06Cr18Ni11Ti安裝座鍛(duan)造工藝為例(li)（見圖(tu)3-6),其工藝流程：下料→檢查→打磨→加(jia)熱→模鍛(duan)→加(jia)熱→校正(zheng)→熱處(chu)理→腐蝕→終檢。

下料：可以用鋸床鋸切、砂輪切割機切割或車床車切，尺寸為Φ26x64mm,并要將(jiang)毛刺和尖角打磨(mo)掉。

檢查(cha)：檢查(cha)表(biao)面缺(que)陷(xian)。

打磨(mo)：清除表面缺陷(xian)及毛刺(ci)。

加熱(re)：加(jia)熱溫度(du)為(wei)1100~1200℃,加(jia)熱時間為(wei)10~25min,裝爐(lu)數(shu)量少于60件。

模鍛：選(xuan)用1噸(dun)模鍛錘，終鍛溫度900℃.

校(xiao)正：在1噸模鍛錘上利(li)用終(zhong)鍛型槽校(xiao)正。

熱處(chu)理：根據鋼種確定熱處(chu)理制度，進行熱處(chu)理。

表(biao)面清理：根據要求，對(dui)鍛件的表面進行必要的清理，如(ru)噴丸、酸洗(xi)、拋光等。

終檢：100%檢查外表(biao)面。
