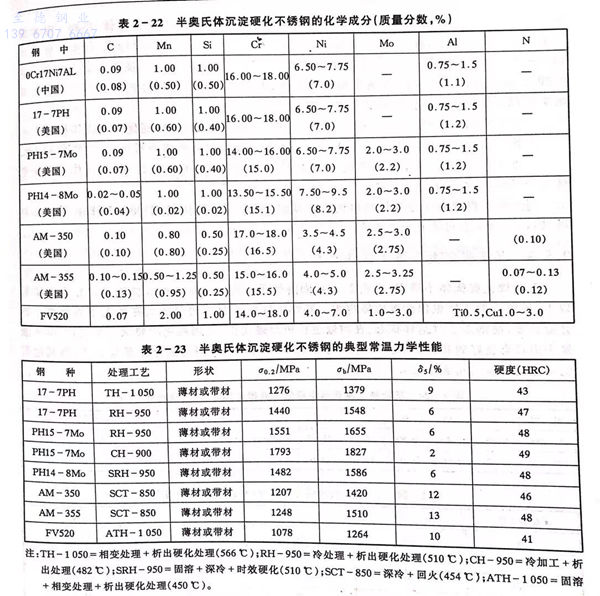

沉淀硬化半奧氏體(ti)不銹(xiu)鋼(gang)的化學成分和力學性能如表2-22、表2-23所示。這類沉(chen)淀硬化不銹(xiu)鋼在固溶或退火狀態下，鋼的組織是奧氏體加5%~20%的鐵素體。經過系列熱處理轉變為馬氏體，再經過時效處理，達到強化，如17-7PH其00.2可達到超高強度1276MPa。

  注：TH-1050=相(xiang)變處(chu)(chu)理(li)＋析(xi)出硬(ying)化處(chu)(chu)理(li)（566℃);RH-950=冷(leng)(leng)處(chu)(chu)理(li)＋析(xi)出硬(ying)化處(chu)(chu)理(li)（510℃);CH-950=冷(leng)(leng)加工＋析(xi)出處(chu)(chu)理(li)（482℃);SRH-950=固溶(rong)＋深冷(leng)(leng)＋時效硬(ying)化（510℃);SCT-850=深冷(leng)(leng)＋回(hui)火（454℃);ATH-1050=固溶(rong)＋相(xiang)變處(chu)(chu)理(li)＋析(xi)出硬(ying)化處(chu)(chu)理(li)（450℃)。

  沉淀硬(ying)化(hua)半奧(ao)氏體(ti)不銹鋼通(tong)常是在固溶(rong)退火狀態進行焊(han)接(jie)(jie)，此時(shi)鋼材具有奧(ao)氏體(ti)加少量鐵素體(ti)組織，其焊(han)接(jie)(jie)性與奧(ao)氏體(ti)不銹鋼相(xiang)似，焊(han)接(jie)(jie)接(jie)(jie)頭不會(hui)產生冷(leng)熱(re)裂(lie)紋。而且(qie)因(yin)為這類鋼的碳(tan)含量較(jiao)低，即使經過相(xiang)變，轉變為馬氏體(ti)組織，硬(ying)度也不高，再進行焊(han)接(jie)(jie)，裂(lie)紋傾向也不敏感(gan)。

  沉(chen)淀(dian)硬化(hua)(hua)半奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)不(bu)(bu)銹鋼(gang)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)熱(re)(re)(re)影響區(qu)，由(you)于(yu)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)熱(re)(re)(re)作用(yong)，處(chu)于(yu)固溶狀態(tai)，焊(han)(han)(han)(han)(han)后冷到室溫時(shi)具有奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)＋少(shao)量(liang)鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)的(de)(de)組織，故其(qi)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)工藝可(ke)采取與奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)不(bu)(bu)銹鋼(gang)相(xiang)同的(de)(de)工藝，不(bu)(bu)必進(jin)行預(yu)熱(re)(re)(re)和(he)后熱(re)(re)(re)。但(dan)由(you)于(yu)焊(han)(han)(han)(han)(han)縫和(he)近縫區(qu)加熱(re)(re)(re)溫度遠高于(yu)通常固溶處(chu)理(li)溫度，鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)相(xiang)比(bi)例較高，當鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)過高時(shi)，可(ke)能(neng)引起接(jie)(jie)(jie)(jie)(jie)頭的(de)(de)塑性顯著降低(di)(di)而脆化(hua)(hua)。特別是在(zai)(zai)(zai)采用(yong)同質(zhi)焊(han)(han)(han)(han)(han)材進(jin)行焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)時(shi)，焊(han)(han)(han)(han)(han)縫金屬中將含(han)有25%的(de)(de)鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)（17-7PH),脆化(hua)(hua)傾向(xiang)(xiang)較大。為此硅、鉻、鋁等鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)元素(su)(su)(su)(su)的(de)(de)含(han)量(liang)應降低(di)(di)，減少(shao)焊(han)(han)(han)(han)(han)縫的(de)(de)鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)含(han)量(liang)。在(zai)(zai)(zai)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭（包(bao)括同材焊(han)(han)(han)(han)(han)縫和(he)HAZ近縫區(qu)）的(de)(de)高溫區(qu)，在(zai)(zai)(zai)焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)過程，碳化(hua)(hua)物(wu)，特別是鉻的(de)(de)碳化(hua)(hua)物(wu)溶解人(ren)奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)基體(ti)(ti)(ti)(ti)(ti)，提(ti)高了基體(ti)(ti)(ti)(ti)(ti)的(de)(de)有效(xiao)合金元素(su)(su)(su)(su)含(han)量(liang)，提(ti)高了奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)的(de)(de)穩定性，降低(di)(di)了焊(han)(han)(han)(han)(han)縫和(he)近縫區(qu)的(de)(de)Ms點，使奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)在(zai)(zai)(zai)低(di)(di)溫下都(dou)難于(yu)轉變(bian)成(cheng)馬(ma)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)，使焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭性能(neng)難于(yu)與母材匹配。為此必須采用(yong)適當的(de)(de)焊(han)(han)(han)(han)(han)后熱(re)(re)(re)處(chu)理(li)，使碳化(hua)(hua)物(wu)析出(chu)，降低(di)(di)合金元素(su)(su)(su)(su)的(de)(de)有效(xiao)含(han)量(liang)，促進(jin)奧(ao)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)向(xiang)(xiang)馬(ma)氏(shi)(shi)(shi)體(ti)(ti)(ti)(ti)(ti)的(de)(de)轉變(bian)。這(zhe)種熱(re)(re)(re)處(chu)理(li)通常是焊(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)結構焊(han)(han)(han)(han)(han)后進(jin)行整體(ti)(ti)(ti)(ti)(ti)復合熱(re)(re)(re)處(chu)理(li)，包(bao)括：

 ①. 焊后調整熱(re)(re)處理：746℃加熱(re)(re)3h空冷(leng)，碳化物析出，提高Ms點促進馬(ma)氏(shi)體轉變(bian)。

 ②. 低溫退(tui)火(huo)：930℃加熱1h,水淬，使Cr23C6等(deng)碳化物(wu)從基體中析出(chu)，大大提高Ms點。

 ③. 冰(bing)冷(leng)處(chu)理：在低溫退火的(de)基礎上，立(li)即(ji)進行－73℃3h的(de)冰(bing)冷(leng)處(chu)理，奧氏(shi)體幾乎全部轉(zhuan)變為馬(ma)氏(shi)體，然(ran)后(hou)升溫到室溫。

當不(bu)要求焊(han)(han)縫性能與母材(cai)同(tong)材(cai)質等(deng)(deng)強度(du)時(shi)，可采用奧氏體的E308L、E316L等(deng)(deng)焊(han)(han)接材(cai)料，焊(han)(han)后亦(yi)可免去時(shi)效處理等(deng)(deng)工(gong)序。
