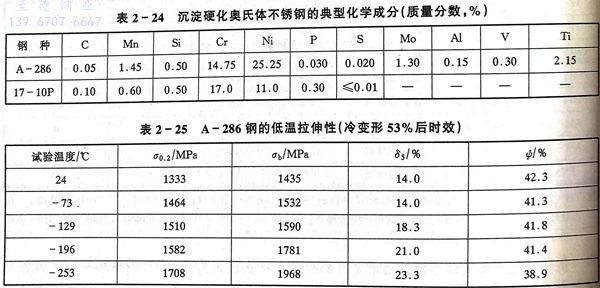

沉淀硬化奧(ao)氏體(ti)不銹(xiu)鋼（見表2-24)固溶處理后具有穩定的奧氏體組織，Ms點在常溫以下，即使冷加工后也保持奧氏體組織。其硬化機理是通過鋼中加入在低溫下固溶度小的合金元素，使鋼處于過飽和狀態，在時效過程析出強化相，達到強化的要求。A-286鋼在液氮中仍具有良好的塑性（表2-25)。表2-24中17-10P鋼的強化元素是碳、磷,與其他沉淀硬化鋼的強化元素有較大差別。




  A-286鋼雖然含有較(jiao)多的(de)時(shi)效強化合金元素，但其焊(han)(han)接(jie)(jie)(jie)性(xing)與沉淀硬化半奧氏體不銹鋼的(de)焊(han)(han)接(jie)(jie)(jie)性(xing)相當，采(cai)用通常的(de)焊(han)(han)接(jie)(jie)(jie)工藝，裂紋(wen)(wen)敏(min)感性(xing)小，不需要預熱(re)和后(hou)熱(re)，焊(han)(han)后(hou)按照母材時(shi)效工藝進行焊(han)(han)后(hou)熱(re)處理，即可獲得(de)接(jie)(jie)(jie)近(jin)等強的(de)焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)。但是(shi)在進行厚板焊(han)(han)接(jie)(jie)(jie)時(shi)，因高(gao)溫塑(su)性(xing)較(jiao)差，而且在1290℃以上熔(rong)(rong)合線附近(jin)的(de)晶(jing)(jing)界(jie)達到局部(bu)熔(rong)(rong)融狀(zhuang)態，冷卻時(shi)收(shou)縮變形，在收(shou)縮應力(li)的(de)作(zuo)用下引(yin)起(qi)晶(jing)(jing)界(jie)開裂，產(chan)生熱(re)裂紋(wen)(wen)。晶(jing)(jing)界(jie)局部(bu)熔(rong)(rong)融與TiFe2和Fe的(de)低熔(rong)(rong)點共晶(jing)(jing)有關。因此(ci)焊(han)(han)接(jie)(jie)(jie)厚板結構時(shi)，注(zhu)意采(cai)用小熱(re)輸人的(de)焊(han)(han)接(jie)(jie)(jie)規范(fan)，防止熱(re)裂紋(wen)(wen)的(de)產(chan)生。


  A-286鋼(gang)焊(han)(han)接(jie)(jie)時除采(cai)用(yong)(yong)同材(cai)(cai)質的焊(han)(han)材(cai)(cai)外，也(ye)可以(yi)(yi)使(shi)(shi)用(yong)(yong)鎳合(he)金焊(han)(han)材(cai)(cai)（Inconel 92和Hastloy-W),或者使(shi)(shi)用(yong)(yong)奧氏(shi)體類（E310)焊(han)(han)材(cai)(cai)。使(shi)(shi)用(yong)(yong)與母材(cai)(cai)同質的焊(han)(han)材(cai)(cai)，在(zai)焊(han)(han)接(jie)(jie)時和時效處理(li)時，均可能產(chan)生(sheng)裂(lie)紋(wen)。而使(shi)(shi)用(yong)(yong)鎳合(he)金焊(han)(han)材(cai)(cai)，則(ze)可以(yi)(yi)防(fang)止(zhi)裂(lie)紋(wen)。特別(bie)是用(yong)(yong)Hastloy-W焊(han)(han)接(jie)(jie)不必(bi)擔(dan)心裂(lie)紋(wen)問題。但是焊(han)(han)縫的強度(du)偏低(di)，不適合(he)高溫使(shi)(shi)用(yong)(yong)。Inconcl 92焊(han)(han)材(cai)(cai)則(ze)可以(yi)(yi)得到與母材(cai)(cai)強度(du)相當的焊(han)(han)縫。當對焊(han)(han)縫耐蝕性有一(yi)定(ding)要求時，也(ye)可使(shi)(shi)用(yong)(yong)奧氏(shi)體不銹鋼(gang)焊(han)(han)材(cai)(cai)。


  對17-10P沉淀硬化(hua)奧(ao)氏體不銹(xiu)鋼(gang)來說，因(yin)其強化(hua)元素P的(de)含量高達(da)0.3%.因(yin)此磷化(hua)物在(zai)晶界的(de)富集不可避(bi)免，由此如進(jin)行(xing)熔化(hua)焊(han)(han)(han)接，在(zai)近縫(feng)區具(ju)有很強的(de)熱裂紋(wen)敏感性(xing)和脆性(xing)，焊(han)(han)(han)接性(xing)極差。通常不能進(jin)行(xing)熔化(hua)焊(han)(han)(han)。一些(xie)特(te)種焊(han)(han)(han)接工藝，如閃光焊(han)(han)(han)、磨擦焊(han)(han)(han)較為適合該(gai)鋼(gang)焊(han)(han)(han)接。
