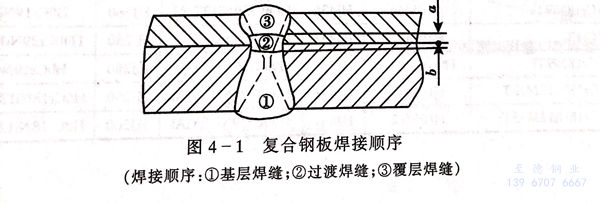

為保證復合鋼板的焊接質量，首先要恰當地分別選擇覆層和基層用的焊接材料。為更有效地防止稀釋和碳遷移等問題，在基層與覆層之間加焊隔離過渡層（圖4-1),因此還要選好隔離過渡層用焊接材料。選擇焊接材料的基本原則是：覆層用焊接材料應保證熔敷金屬的主要合金元素含量不低于覆層母材標準規定的下限值；對于有防止晶間腐蝕要求的焊接接頭，還應保證熔敷金屬中有一定含量的Nb、Ti等穩定化元素或者C≤0.04%。對于基層應按基層鋼材合金含量選用焊接材料，保證焊接接頭的抗拉強度不低于基層母材標準規定的抗拉強度下限值。過渡焊縫金屬的焊接材料宜選用25Cr-13Ni型或25Cr-20Ni型，以保證能補充基層對覆層造成的稀釋。基層如果是含鉬鋼則應選用25Cr-13Ni-Mo型。

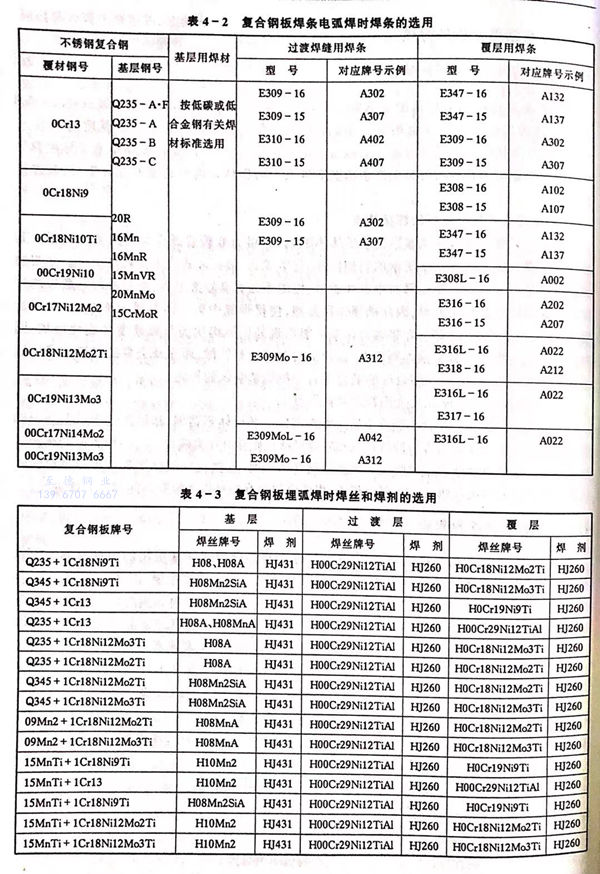

表4-2和表4-3可供(gong)采用焊(han)(han)條電(dian)弧焊(han)(han)及埋弧焊(han)(han)時選用焊(han)(han)接材(cai)料時作參(can)考。

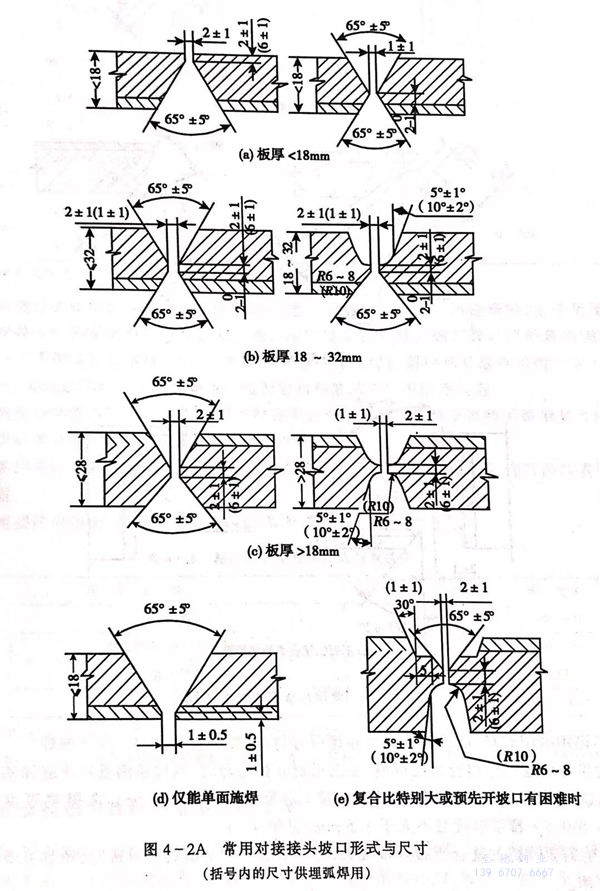

復合鋼板的焊接程序如圖4-1,即先焊基層焊縫，再焊過渡層焊縫，最后焊覆層焊縫。不銹鋼復合板(ban)的坡口應有利于減少過渡焊縫金屬的稀釋率，常見的不銹鋼復合板對接和角接焊時的坡口形式和尺寸見圖4-2A和圖4-2B.為防止覆層金屬混入第一道基層焊縫，應預先將接頭附近的覆層金屬加工掉一部分。過渡焊縫焊接宜用小熱輸入、反極性、直線運條和多層多道焊。
不得用碳鋼(gang)焊(han)(han)材、低合(he)金(jin)鋼(gang)焊(han)(han)材在(zai)覆(fu)層(ceng)母(mu)材、過渡(du)焊(han)(han)縫(feng)和(he)(he)覆(fu)層(ceng)焊(han)(han)縫(feng)上施焊(han)(han)。過渡(du)焊(han)(han)縫(feng)應同(tong)時(shi)熔合(he)基(ji)層(ceng)焊(han)(han)縫(feng)、基(ji)層(ceng)母(mu)材和(he)(he)覆(fu)層(ceng)母(mu)材，且應蓋滿(man)基(ji)層(ceng)焊(han)(han)縫(feng)和(he)(he)基(ji)過渡(du)焊(han)(han)縫(feng)的熔焊(han)(han)金(jin)屬在(zai)基(ji)層(ceng)的厚度(du)（b)宜為1.5~2.5mm,在(zai)覆(fu)層(ceng)厚度(du)0.5mm至0.5x覆(fu)層(ceng)厚度(du)且不大(da)于1.5mm(見圖4-1)。

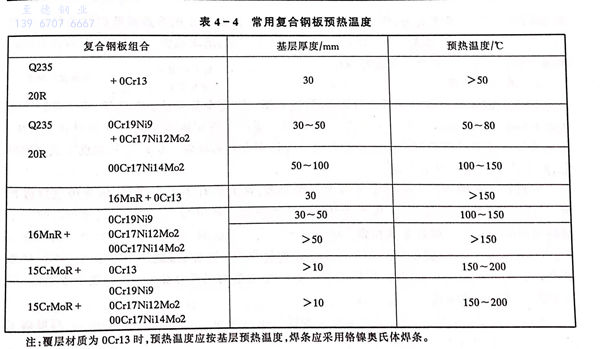

焊(han)前需要預(yu)熱(re)的復合鋼(gang)板焊(han)接接頭，宜按基層(ceng)母材金屬的要求進(jin)行，預(yu)熱(re)溫度可參考表 4-4選用。
不銹鋼(gang)復(fu)合鋼(gang)板焊(han)后(hou)(hou)應(ying)盡量避免(mian)焊(han)后(hou)(hou)熱(re)處(chu)理。當需要(yao)進(jin)行(xing)焊(han)后(hou)(hou)熱(re)處(chu)理時，應(ying)避免(mian)覆(fu)(fu)層母材(cai)和焊(han)接(jie)(jie)接(jie)(jie)頭中鉻碳化物析(xi)出和形(xing)成。相(xiang)。應(ying)以復(fu)合鋼(gang)總厚度確定焊(han)后(hou)(hou)熱(re)處(chu)理的規范。覆(fu)(fu)層為0Cr13不銹鋼(gang)復(fu)合鋼(gang)板，當使(shi)用奧氏體不銹鋼(gang)焊(han)材(cai)焊(han)接(jie)(jie)覆(fu)(fu)層和基層材(cai)料(liao)時不要(yao)求焊(han)后(hou)(hou)熱(re)處(chu)理時，可免(mian)做焊(han)后(hou)(hou)熱(re)處(chu)理。否則應(ying)按覆(fu)(fu)層材(cai)料(liao)要(yao)求進(jin)行(xing)焊(han)后(hou)(hou)熱(re)處(chu)理。
不銹鋼復合鋼板焊后(hou)熱(re)(re)處(chu)理按(an)基(ji)層材料要求進(jin)行(xing)。覆層為(wei)堆焊金屬的不銹鋼復合鋼板基(ji)層需要焊后(hou)熱(re)(re)處(chu)理，則應在堆焊覆層后(hou)再進(jin)行(xing)。
對(dui)耐晶間(jian)腐蝕要求較高的設備，如果基層(ceng)需要焊后熱處(chu)理(li)，則(ze)宜在熱處(chu)理(li)后再焊覆層(ceng)的蓋面層(ceng)焊縫。

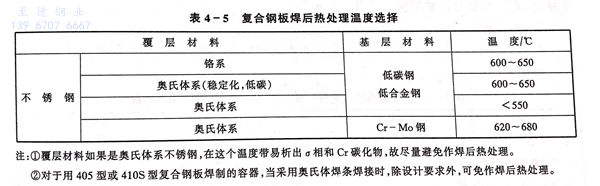

焊后需要熱處理的，其熱處理溫度可參(can)照表(biao)4-5選擇(ze)。
注(zhu)：①. 覆層(ceng)材料如果是(shi)奧氏體系不銹鋼，在這個溫度帶易(yi)析出(chu)σ相和Cr碳化物(wu)，故盡(jin)量避免作(zuo)焊后熱處(chu)理。
②. 對(dui)于用405型(xing)或410S型(xing)復合鋼板焊(han)(han)制的容(rong)器，當(dang)采用奧(ao)氏體焊(han)(han)條(tiao)焊(han)(han)接時，除(chu)設計要(yao)求外(wai)，可免作(zuo)焊(han)(han)后熱處理。
