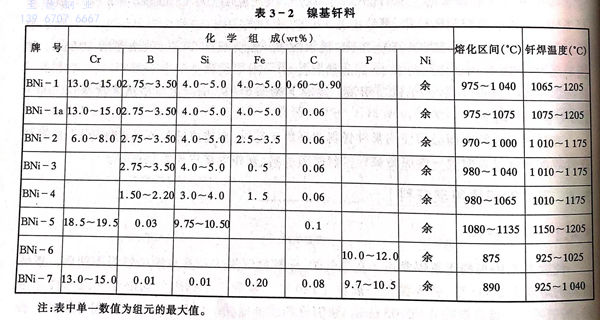

鎳基釬料常用于不(bu)銹鋼(gang)的真空釬焊，也可用于不銹鋼在保護性氣氛爐中的釬焊，但要求保護性氣氛非常純凈干燥，如要求氫氣露點低于-50°℃,氬氣露點低于-60℃.鎳基釬料釬焊不銹鋼接頭的特點是：接頭耐腐蝕、抗氧化，高溫性能好，某些鎳基釬料釬焊的接頭工作溫度可達900℃以上。表3-2中列出了不銹鋼釬焊的常用鎳基釬料。


表 2.jpg


  BNi-1、BNi-1a和(he)BNi-2屬Ni-Cr-Si-B系(xi)釬(han)(han)料(liao)(liao)(liao)(liao)(liao)，當(dang)釬(han)(han)焊時(shi)采用適當(dang)的(de)(de)釬(han)(han)縫(feng)間(jian)隙、釬(han)(han)焊溫(wen)度(du)和(he)保溫(wen)時(shi)間(jian)，釬(han)(han)縫(feng)中的(de)(de)B、C、Si可向母材(cai)(cai)中充分(fen)擴(kuo)散，釬(han)(han)縫(feng)組織基本為含鉻的(de)(de)鎳基固溶體。由此(ci)不僅釬(han)(han)縫(feng)的(de)(de)強(qiang)度(du)高、塑性好(hao)(hao)、抗氧(yang)化(hua)、耐腐蝕，而(er)且其重熔(rong)溫(wen)度(du)也可得到提高，釬(han)(han)焊接(jie)頭可承受高溫(wen)及(ji)大應力。在這三種釬(han)(han)料(liao)(liao)(liao)(liao)(liao)中，BNi-1和(he)BNi-1a的(de)(de)成(cheng)分(fen)、性能(neng)和(he)用途基本相(xiang)同，只是BNi-1a的(de)(de)成(cheng)分(fen)中碳含量較(jiao)(jiao)低(di)，釬(han)(han)料(liao)(liao)(liao)(liao)(liao)的(de)(de)流(liu)(liu)動(dong)性不如BNi-1,但釬(han)(han)料(liao)(liao)(liao)(liao)(liao)對母材(cai)(cai)的(de)(de)溶蝕作用減小，有利(li)于(yu)釬(han)(han)焊較(jiao)(jiao)薄的(de)(de)部(bu)件(jian)。BNi-2釬(han)(han)料(liao)(liao)(liao)(liao)(liao)的(de)(de)特點是釬(han)(han)料(liao)(liao)(liao)(liao)(liao)熔(rong)點低(di)，相(xiang)應地所需的(de)(de)釬(han)(han)焊溫(wen)度(du)也較(jiao)(jiao)低(di)。雖然釬(han)(han)料(liao)(liao)(liao)(liao)(liao)的(de)(de)抗氧(yang)化(hua)性因釬(han)(han)料(liao)(liao)(liao)(liao)(liao)成(cheng)分(fen)中鉻含量較(jiao)(jiao)低(di)而(er)稍有下降，但仍能(neng)滿足(zu)許(xu)多(duo)工作條件(jian)的(de)(de)要求。此(ci)外釬(han)(han)料(liao)(liao)(liao)(liao)(liao)的(de)(de)熔(rong)化(hua)區間(jian)小，釬(han)(han)料(liao)(liao)(liao)(liao)(liao)的(de)(de)流(liu)(liu)動(dong)填(tian)縫(feng)能(neng)力非常好(hao)(hao)。


  BNi-3和BNi-4為不含Cr的Ni-B-Si三(san)元釬(han)料。BNi-3流動性好，尤其適(shi)(shi)于釬(han)焊(han)較長的搭接(jie)接(jie)頭(tou)。BNi-4含硼量較低，釬(han)料熔化區間較大，對母材溶(rong)蝕較小(xiao)，適(shi)(shi)于釬(han)焊(han)要求有較大釬(han)料圓(yuan)角的接(jie)頭(tou)和較薄的部件。


  BNi-5為不含硼的(de)Ni-Cr-Si三(san)元釬料。該(gai)釬料釬焊(han)的(de)接(jie)頭(tou)的(de)性(xing)能與用途(tu)與BNi-1基(ji)本相同(tong)。由于不含硼，釬料對(dui)母材溶(rong)蝕小，適于釬焊(han)較薄的(de)部件，也可用于釬焊(han)核反應堆部件。但該(gai)釬料的(de)熔(rong)點較高，釬焊(han)溫度一般(ban)接(jie)近1200℃。

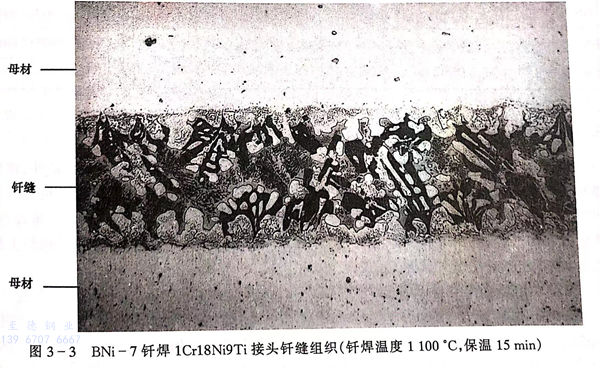

  BNi-6和BNi-7分別為Ni-P、Ni-Cr-P共晶合金，其熔(rong)點(dian)在鎳基(ji)釬料最低，對不銹鋼(gang)溶蝕最小，流(liu)動填縫(feng)能力強。但由(you)于P原(yuan)子的原(yuan)子半徑大(da)，不易(yi)向母材擴散，釬焊(han)接(jie)頭中有較多(duo)脆性相(xiang)，釬焊(han)接(jie)強度較低（見圖3-3)。




 上述(shu)所有鎳基釬(han)料(liao)(liao)(liao)不(bu)能通過(guo)塑(su)性加工成形(xing)(xing)，供貨形(xing)(xing)式為粉末或(huo)非晶箔帶(dai)(dai)。粉末釬(han)料(liao)(liao)(liao)在(zai)使用(yong)時，可以用(yong)加拿大(da)膠(jiao)醋(cu)酸丁脂(zhi)溶(rong)液(ye)粘涂(tu)在(zai)接(jie)(jie)頭處，也可以和聚乙烯醇水溶(rong)液(ye)混和后軋成釬(han)料(liao)(liao)(liao)箔帶(dai)(dai)后使用(yong)。但以箔帶(dai)(dai)形(xing)(xing)式使用(yong)時最好是使用(yong)非晶釬(han)料(liao)(liao)(liao)箔帶(dai)(dai)。非晶釬(han)料(liao)(liao)(liao)不(bu)僅(jin)純凈，而且成分均勻，釬(han)焊接(jie)(jie)頭的組織與(yu)力(li)學性能也優于相同(tong)成分的結晶態釬(han)料(liao)(liao)(liao)。
