1. 識讀方(fang)法

a. 平面圖識讀(du)

  室外給排水(shui)管道平面(mian)圖主要表(biao)示一(yi)個小(xiao)區或(huo)樓房等給排水(shui)管道布(bu)置情況，識讀時應注意：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特(te)別提醒：當排水管(guan)道有局部污(wu)水處理構(gou)(gou)筑(zhu)物(wu)時(shi)(shi)，還要(yao)查明這(zhe)些構(gou)(gou)筑(zhu)物(wu)的(de)位置，進出接管(guan)的(de)管(guan)徑、距離、坡(po)度等，必要(yao)時(shi)(shi)應查看(kan)有關(guan)詳圖，進一步搞清構(gou)(gou)筑(zhu)物(wu)構(gou)(gou)造及構(gou)(gou)筑(zhu)物(wu)上配管(guan)情況。

 b. 縱斷面(mian)圖識(shi)讀

  由(you)于地下(xia)管(guan)道種類繁多(duo)，布置復(fu)雜，為了更好(hao)地表示給排水(shui)管(guan)道的縱斷面(mian)布置情況，有些工程還繪制管(guan)道縱斷面(mian)圖，識讀時(shi)應(ying)注意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識圖(tu)方法

  管道縱斷面圖分(fen)(fen)為上(shang)下兩部(bu)分(fen)(fen)，上(shang)部(bu)分(fen)(fen)的左(zuo)側為標高塔尺(chi)，靠近塔尺(chi)的左(zuo)側注(zhu)上(shang)相應的絕對(dui)標高，右側為管道斷面圖形，下部(bu)分(fen)(fen)為數據表格。

  讀圖(tu)時，先識讀平面(mian)(mian)(mian)圖(tu)，然后(hou)結合(he)平面(mian)(mian)(mian)圖(tu)識讀斷面(mian)(mian)(mian)圖(tu)。讀斷面(mian)(mian)(mian)圖(tu)時，先看(kan)是哪種管(guan)(guan)道(dao)的(de)縱(zong)斷面(mian)(mian)(mian)圖(tu)，然后(hou)看(kan)該管(guan)(guan)道(dao)縱(zong)斷面(mian)(mian)(mian)圖(tu)形中(zhong)(zhong)有哪些節點，并在相應的(de)平面(mian)(mian)(mian)圖(tu)中(zhong)(zhong)找該管(guan)(guan)道(dao)及其(qi)相應的(de)各(ge)節點。最后(hou)在該管(guan)(guan)道(dao)縱(zong)斷面(mian)(mian)(mian)圖(tu)的(de)數(shu)據(ju)表格內(nei)，查(cha)找其(qi)管(guan)(guan)道(dao)縱(zong)斷面(mian)(mian)(mian)圖(tu)形中(zhong)(zhong)各(ge)節點的(de)有關數(shu)據(ju)。

2. 室外給排(pai)水系統管(guan)道施工(gong)圖識讀舉例(li)

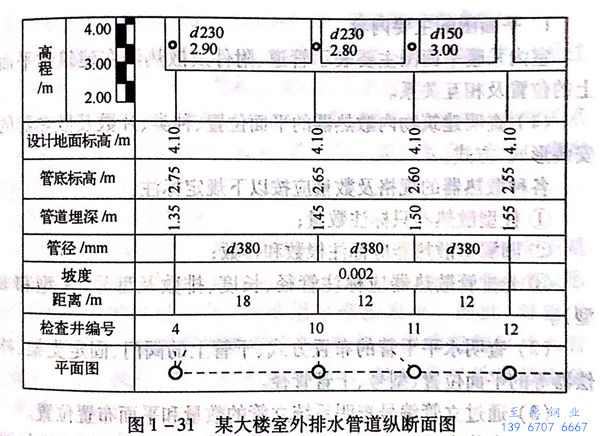

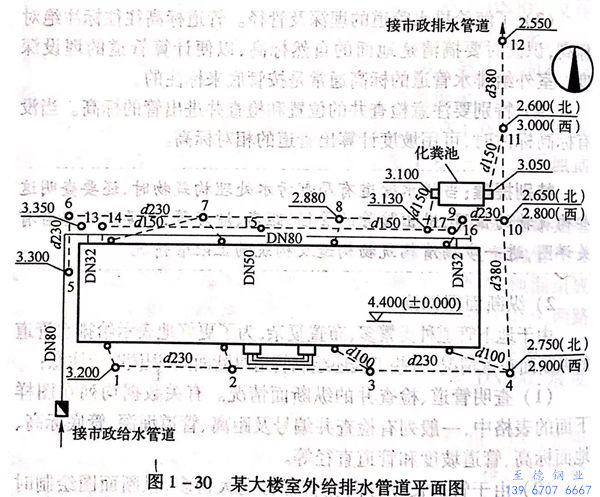

  某大樓室(shi)外給排水管道(dao)平面圖和縱斷面圖見(jian)圖1-30、圖1-31。

  室外排水(shui)(shui)(shui)系統(tong)(tong)有污(wu)水(shui)(shui)(shui)系統(tong)(tong)和雨(yu)(yu)水(shui)(shui)(shui)系統(tong)(tong)，污(wu)水(shui)(shui)(shui)系統(tong)(tong)經(jing)化糞池后與雨(yu)(yu)水(shui)(shui)(shui)管(guan)道(dao)匯(hui)總排至市(shi)政(zheng)排水(shui)(shui)(shui)管(guan)道(dao)。污(wu)水(shui)(shui)(shui)管(guan)道(dao)由(you)大(da)樓3處排出，排水(shui)(shui)(shui)管(guan)管(guan)徑、埋(mai)深見室內排水(shui)(shui)(shui)管(guan)道(dao)施工圖。污(wu)水(shui)(shui)(shui)管(guan)道(dao)平(ping)行于(yu)大(da)樓北(bei)外墻敷，管(guan)徑d150,管(guan)路上(shang)設(she)有5個檢(jian)查井（編號(hao)13、14、15、16、17).大(da)樓污(wu)水(shui)(shui)(shui)匯(hui)集到17號(hao)檢(jian)查井后排入(ru)化糞池，化糞池的出水(shui)(shui)(shui)管(guan)接(jie)至11號(hao)檢(jian)查井后與雨(yu)(yu)水(shui)(shui)(shui)管(guan)匯(hui)合。

 室外雨(yu)水收集大(da)樓屋面雨(yu)水，大(da)樓南(nan)面設4根(gen)雨(yu)水立管(guan)(guan)(guan)(guan)、4個檢(jian)查(cha)(cha)井(jing)(jing)（編號(hao)(hao)(hao)1、2、3、4),北(bei)面設有(you)4根(gen)立管(guan)(guan)(guan)(guan)、4個檢(jian)查(cha)(cha)井(jing)(jing)（編號(hao)(hao)(hao)6、7、8、9),大(da)樓西北(bei)設一個檢(jian)查(cha)(cha)井(jing)(jing)（編號(hao)(hao)(hao)5).南(nan)北(bei)兩條雨(yu)水管(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)徑(jing)均為(wei)(wei)d230,雨(yu)水總管(guan)(guan)(guan)(guan)自(zi)4號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)(jing)至11號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)(jing)，管(guan)(guan)(guan)(guan)徑(jing)均為(wei)(wei)d380,污水雨(yu)水匯合后管(guan)(guan)(guan)(guan)徑(jing)仍為(wei)(wei)d380.雨(yu)水起點檢(jian)查(cha)(cha)井(jing)(jing)管(guan)(guan)(guan)(guan)底標高：1號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)(jing)3.200m,5號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)(jing)3.300m.總管(guan)(guan)(guan)(guan)出口12號(hao)(hao)(hao)檢(jian)查(cha)(cha)井(jing)(jing)管(guan)(guan)(guan)(guan)底標高2.550m.其余各檢(jian)查(cha)(cha)井(jing)(jing)管(guan)(guan)(guan)(guan)底標高見平面圖或(huo)縱(zong)斷(duan)面圖。
