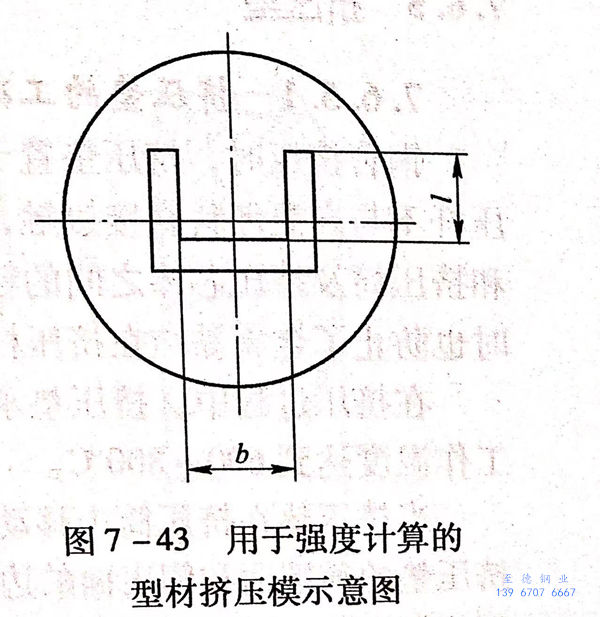

浙江至德鋼業有限公司在設計不(bu)銹鋼管擠壓模時，還要對擠壓模的危險斷面進行強度校驗。對于圓孔擠壓模主要是進行圓孔支撐平面的撓曲強度校驗，而對于型材擠壓模則主要是對擠壓模的懸臂部分，按照固定懸臂梁的公式進行強度校驗（圖7-43).

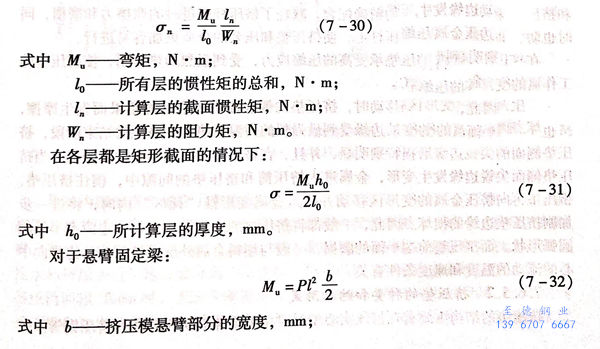

型(xing)材擠壓模懸臂(bei)部(bu)分的(de)強度計算(suan)按(an)照墊(dian)有圓(yuan)環支(zhi)承(cheng)的(de)懸臂(bei)部(bu)分進(jin)行校核。在每(mei)一(yi)層（模子為一(yi)層，支(zhi)撐(cheng)作為另一(yi)層）中，由外部(bu)載荷引起的(de)應力，按(an)下式確定：

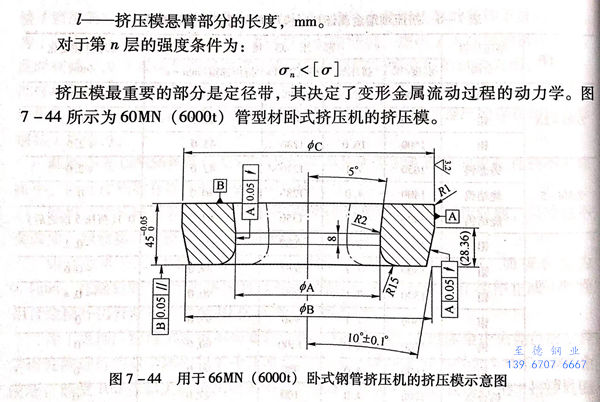

不銹鋼管擠壓模最重要(yao)的(de)部分(fen)是定(ding)徑帶，其決定(ding)了變形金屬流(liu)動過(guo)程(cheng)的(de)動力(li)學。圖(tu)7-44所示為60MN(6000t)管型(xing)材臥式擠壓機的(de)擠壓模。
