0Cr21Ni6Mn9N 鋼是Cr-Ni-Mn-N系超高強度奧氏體低溫無磁不銹鋼，它在超低溫（-269℃)無磁環境中有廣泛的應用。

1. 化(hua)學(xue)成分

鋼的化(hua)學成分見(jian)表1-15.

2. 合金元素的(de)作用

  在超低溫工程中，一般的奧(ao)氏體不(bu)銹鋼由于組織的不穩定，在低溫下易發生馬氏體相變而降低韌性。這種情況下，主要應用超低碳不銹鋼、含鉬不銹鋼、含氮的奧氏體不銹鋼以及某些鎳基合金：但在無磁場合，馬氏體還會增大磁性。作為無磁鋼，除要求奧氏體組織穩定，不發生馬氏體相變外，還要在低溫下不呈順磁性和鐵磁性。因此要求奈爾（Neel)轉變溫度要盡量高。

3. 物理性能

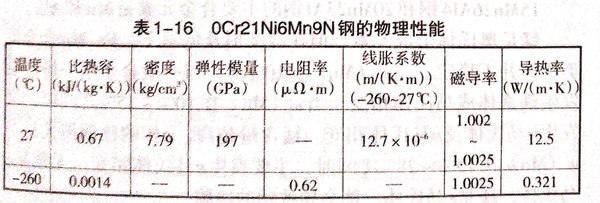

  鋼的(de)物理性(xing)能見表1-16.

4. 熱處理

  該(gai)鋼(gang)一般只需經過1050℃的(de)固溶處理。

5. 力學性能

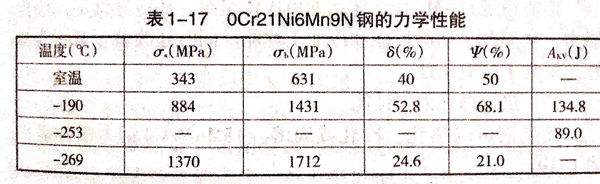

  0Cr21Ni6Mn9N鋼(gang)室溫和低溫的力學(xue)性(xing)(xing)能(neng)見表1-17。此鋼(gang)被氮合(he)金化(hua)，因(yin)而強度(du)高，塑性(xing)(xing)好，斷裂韌(ren)性(xing)(xing)也好。氮能(neng)增強組織穩定性(xing)(xing)，因(yin)此低溫性(xing)(xing)能(neng)也較好。
