低(di)合金(jin)(jin)(jin)耐熱鋼焊(han)(han)接(jie)材(cai)(cai)料(liao)(liao)的(de)(de)(de)選(xuan)(xuan)配原則(ze)是(shi)焊(han)(han)縫金(jin)(jin)(jin)屬(shu)的(de)(de)(de)合金(jin)(jin)(jin)成分(fen)與(yu)強度性能應(ying)基本符合母材(cai)(cai)標準(zhun)規定的(de)(de)(de)下限值(zhi)或應(ying)達到產品(pin)技術條件規定的(de)(de)(de)最低(di)性能指標。如焊(han)(han)件焊(han)(han)后需(xu)經退火、正火或熱成形，則(ze)應(ying)選(xuan)(xuan)擇合金(jin)(jin)(jin)成分(fen)和(he)(he)強度級別較高的(de)(de)(de)焊(han)(han)接(jie)材(cai)(cai)料(liao)(liao)。為(wei)提高焊(han)(han)縫金(jin)(jin)(jin)屬(shu)的(de)(de)(de)抗(kang)裂(lie)性，通常(chang)焊(han)(han)接(jie)材(cai)(cai)料(liao)(liao)中的(de)(de)(de)碳含量(liang)應(ying)低(di)于母材(cai)(cai)的(de)(de)(de)含碳量(liang)。對于一些特(te)殊用(yong)途的(de)(de)(de)焊(han)(han)絲和(he)(he)焊(han)(han)條，例如為(wei)了免除焊(han)(han)后熱處理所采(cai)用(yong)的(de)(de)(de)焊(han)(han)條，其焊(han)(han)縫金(jin)(jin)(jin)屬(shu)的(de)(de)(de)碳控制在0.05%以下。AWSA5.5中的(de)(de)(de)E8018-B2L和(he)(he)E9018-B3L就屬(shu)于這類焊(han)(han)條。

  然而，最近的研(yan)究表明，對于1.25Cr-0.5Mo鋼和2.25Cr-1Mo鋼來說(shuo)，焊(han)縫金屬的最佳碳(tan)為0.10%左右。在(zai)這種(zhong)碳(tan)含(han)量(liang)下，焊(han)縫金屬具有最高(gao)的沖(chong)擊韌(ren)度和與母(mu)材相當的高(gao)溫蠕變強度。而碳(tan)含(han)量(liang)過(guo)低的鉻鉬鋼焊(han)縫金屬，經長(chang)時間(jian)的焊(han)后(hou)熱(re)處理會促使鐵素體(ti)的形成，導致(zhi)韌(ren)性下降。故應謹慎(shen)使用碳(tan)含(han)量(liang)過(guo)低的焊(han)絲(si)和焊(han)條。

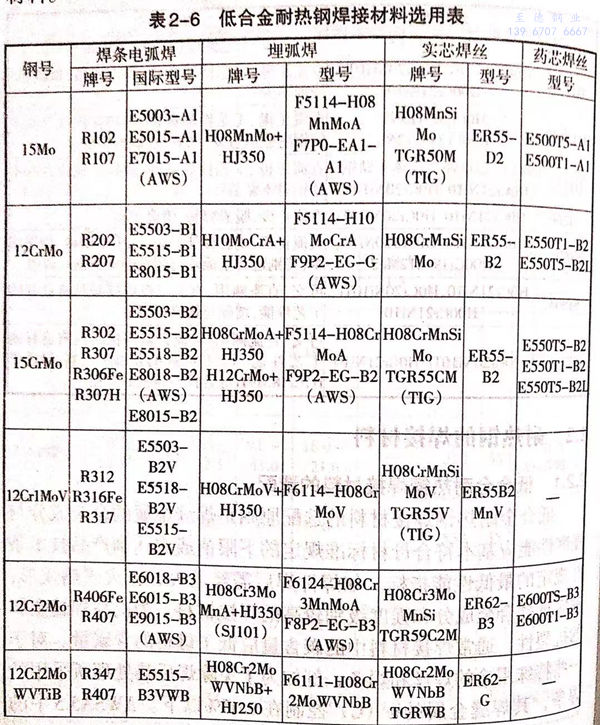

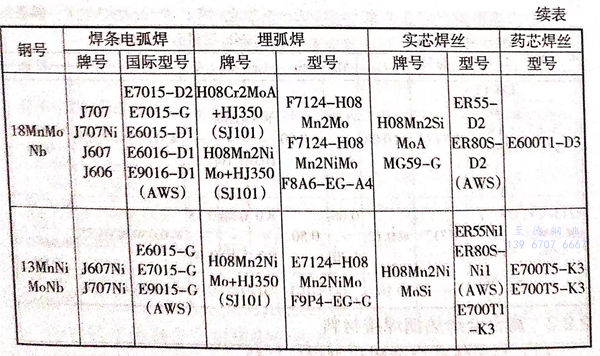

  對于在我國常用的低合金耐熱(re)鋼(gang)可按表2-6選配相應的焊接材料。
