①. 坡口面及焊縫表面的清理應采用不銹鋼鋼絲刷或銅絲刷，敲擊焊縫應用銅錘或包銅的錘，禁止用鐵錘敲擊。與焊件連接的焊接地線應采用不銹鋼制作。


  ②. 焊(han)(han)前(qian)在(zai)坡口兩側(ce)各涂(tu)上一道100mm寬的石灰漿保護層，焊(han)(han)后將烘(hong)干(gan)(gan)的石灰和濺落在(zai)保護層上的飛濺物一并掃除干(gan)(gan)凈，以免引起點(dian)腐蝕。


  ③. 禁止在(zai)焊件表面引弧(hu)、熄弧(hu)或再任意焊接(jie)臨時(shi)(shi)支架及(ji)吊環(huan)等，必要時(shi)(shi)可在(zai)焊縫的引弧(hu)處加引弧(hu)板。


  ④. 與腐蝕介(jie)質接(jie)觸(chu)的焊縫盡可能(neng)最后焊接(jie)，以提高其耐腐蝕性。


  ⑤. 增(zeng)加焊(han)(han)接(jie)過程中(zhong)的冷卻速(su)度是奧氏體不銹鋼焊(han)(han)接(jie)時(shi)保證(zheng)獲得(de)優質(zhi)焊(han)(han)接(jie)接(jie)頭(tou)的重要工藝措施(shi)之一。因(yin)此，焊(han)(han)接(jie)時(shi)采用小電(dian)流、窄焊(han)(han)道、快速(su)焊(han)(han)，焊(han)(han)條在施(shi)焊(han)(han)過程中(zhong)不應做(zuo)橫(heng)向擺動，嚴格控制層(ceng)間溫度，要保證(zheng)在前道焊(han)(han)縫(feng)冷卻到(dao)一定溫度后(hou)，再(zai)焊(han)(han)后(hou)道焊(han)(han)縫(feng)。條件允(yun)許時(shi)，對(dui)于(yu)小焊(han)(han)件可半(ban)浸在水(shui)中(zhong)進行焊(han)(han)接(jie)。


  ⑥. 即使使用(yong)酸性焊條，最好也(ye)選用(yong)直流(liu)(liu)反極性電(dian)源，因為此時焊件溫(wen)度低(di)，受熱少。此外，直流(liu)(liu)電(dian)源電(dian)弧(hu)穩定，也(ye)有利于(yu)保(bao)證焊縫質量。

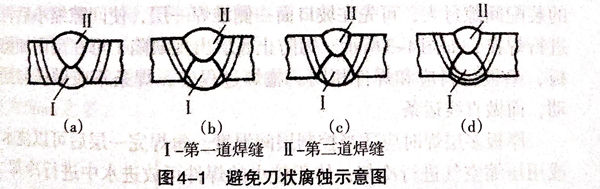

  ⑦. 單(dan)面單(dan)層焊(han)具有較高的(de)(de)抗刀狀(zhuang)腐蝕性能。雙面焊(han)時，如圖(tu)4-1所示，如果焊(han)縫(feng)的(de)(de)尺寸正好使第(di)(di)(di)Ⅱ道(dao)(dao)焊(han)縫(feng)所產生(sheng)的(de)(de)危險溫(wen)度(du)區(qu)（450~850℃)落(luo)在(zai)第(di)(di)(di)Ⅰ道(dao)(dao)焊(han)縫(feng)的(de)(de)熔(rong)合線上(shang)，就可能在(zai)第(di)(di)(di)Ⅰ道(dao)(dao)焊(han)縫(feng)的(de)(de)熔(rong)合線附近引(yin)起刀狀(zhuang)腐蝕；如果第(di)(di)(di)Ⅱ道(dao)(dao)焊(han)縫(feng)的(de)(de)危險溫(wen)度(du)區(qu)避開了第(di)(di)(di)Ⅰ道(dao)(dao)焊(han)縫(feng)的(de)(de)熔(rong)合線，選擇適(shi)當的(de)(de)焊(han)接(jie)參數，調節焊(han)縫(feng)的(de)(de)大小，使危險溫(wen)度(du)區(qu)不落(luo)在(zai)第(di)(di)(di)Ⅰ道(dao)(dao)焊(han)縫(feng)的(de)(de)熔(rong)合線上(shang)，是防止(zhi)刀狀(zhuang)腐蝕的(de)(de)有效途(tu)徑(jing)。




  ⑧. 清(qing)鏟焊根(gen)和(he)(he)缺陷處理可采用碳弧氣刨，但應正(zheng)確掌握(wo)操作工藝參數，避免母材滲(shen)碳，影(ying)響耐腐蝕性。氣刨后，刨槽黏附的熔渣和(he)(he)滲(shen)碳黑點，應用機械打(da)磨，徹底清(qing)理干凈(jing)。


  ⑨. 由奧氏體不銹鋼制造的壓力容器，其焊縫表面不得有咬邊，因為在咬邊處會引起應力集中，導致應力腐蝕破裂。如焊后發現有咬邊，應進行補焊，并用砂輪打磨至與母材圓滑過渡。


  ⑩. 奧氏體不銹鋼壓力容器用水進行液壓試驗時，水中的氯離子對容器有腐蝕作用，所以應控制水中氯離子的質量分數不超過25×10-6。如工廠當地水質達不到此要求時，水壓試驗后應立即將水抹除干凈。


  ?. 奧(ao)氏體(ti)不銹(xiu)鋼壓(ya)力容器(qi)的生(sheng)產(chan)場地應(ying)與其他容器(qi)分開，地面應(ying)鋪設膠皮，防止材料(liao)表面碰傷。并應(ying)有專用(yong)設備，如卷板機等，要單獨(du)使用(yong)。
