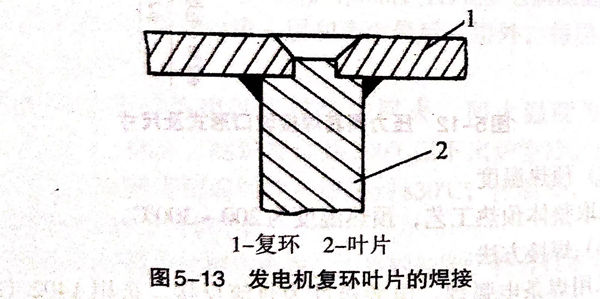

發電機復環葉片結構如圖5-13所示，其材質為2Cr13,葉片為1Cr13,均為馬氏體(ti)不銹鋼，采用焊接工藝如下。


圖 13.jpg


 ①. 焊前預(yu)熱溫度為100℃.


 ②. 選用A207(E316型(xing)）焊條(tiao)，直徑(jing)3.2mm.


 ③. 在引(yin)弧(hu)(hu)(hu)(hu)板上引(yin)弧(hu)(hu)(hu)(hu)，待電弧(hu)(hu)(hu)(hu)穩定后引(yin)入(ru)待焊處，采用短弧(hu)(hu)(hu)(hu)焊，收弧(hu)(hu)(hu)(hu)時要填滿弧(hu)(hu)(hu)(hu)坑，防止弧(hu)(hu)(hu)(hu)坑裂紋，并使焊縫與母材呈圓滑過(guo)渡。


 ④. 焊(han)后為(wei)防止(zhi)焊(han)件的變形和裂(lie)紋，需(xu)進行回(hui)(hui)火熱處理來消(xiao)除焊(han)接殘余應力。回(hui)(hui)火溫(wen)度(du)為(wei)700℃,保溫(wen)30min,然后隨爐冷卻。


 ⑤. 用超(chao)聲波探(tan)傷對(dui)焊縫內部進行檢測，發現超(chao)標(biao)缺陷時，應立(li)即返修。
