1. H11-X2CrNiMoN22.5復合鋼板的化學(xue)成分(fen)和力學(xue)性能

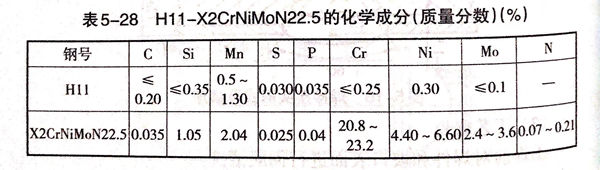

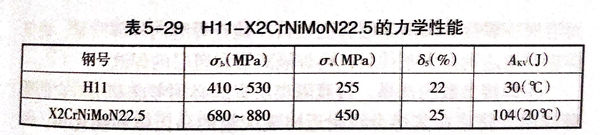

  在我國生產的4DM-PKM加壓汽化爐，爐體長期處于高溫高壓之下且在腐蝕介質中工作，選用了德國H11-X2CrNiMoN22.5雙相不銹(xiu)鋼(gang)復合(he)板制造。覆層材料為雙(shuang)相不銹鋼X2CrNiMoN22.5（相當于SAF2205),作為耐高溫耐腐蝕材料；基層選用碳鋼H11,用來滿足結構強度和剛度。其化學成分和力學性能分別見表5-28和表5-29.

2. 埋弧(hu)焊焊接材料

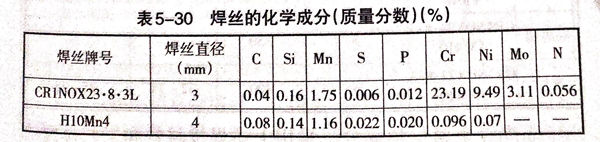

  為(wei)了滿足產(chan)品性(xing)能要(yao)求，需(xu)要(yao)保持焊縫金屬表面相比例平商(shang)，其覆層(ceng)(ceng)材料(liao)鐵(tie)素(su)體(ti)的(de)體(ti)積分數(shu)應為(wei)35%~40%,覆層(ceng)(ceng)焊縫金屬表面也(ye)要(yao)有這樣的(de)奧氏體(ti)－鐵(tie)素(su)體(ti)雙相組織(zhi)。為(wei)此，選用(yong)(yong)德國焊絲CR1NOX23·8·3L配(pei)用(yong)(yong)LW410焊劑(ji)作為(wei)焊接過(guo)渡(du)層(ceng)(ceng)和(he)覆層(ceng)(ceng)的(de)焊接材料(liao)；基層(ceng)(ceng)的(de)焊接材料(liao)為(wei)H10Mn4焊絲配(pei)用(yong)(yong)Pie18焊劑(ji)。這兩種牌(pai)號焊絲的(de)化學成分見表5-30.

3. 埋弧焊(han)焊(han)接工藝

①. 坡口形式

  開不對稱X形坡口，其(qi)形式與尺寸如圖5-17所示(shi)。

②. 清理

 待焊處20mm范(fan)圍（包括坡口面(mian)(mian)）表面(mian)(mian)要將油污(wu)、臟物(wu)清(qing)理(li)干凈，特別是覆層要防止焊接過程中飛(fei)濺(jian)、熔渣、劃傷和(he)燒傷。焊絲表面(mian)(mian)也(ye)要清(qing)理(li)干凈。

③. 焊接順(shun)序(xu)

 先焊覆(fu)層(ceng)(ceng)一(yi)側坡口的基層(ceng)(ceng)焊縫(feng)，然(ran)后從(cong)基層(ceng)(ceng)背(bei)面清根、焊接并(bing)填滿基層(ceng)(ceng)背(bei)面坡口。檢查焊縫(feng)內外(wai)部質(zhi)量(liang)，確保(bao)焊接質(zhi)量(liang)達到技(ji)術條(tiao)件后，再(zai)焊隔離層(ceng)(ceng)和覆(fu)層(ceng)(ceng)的焊縫(feng)。

④. 焊接參數的(de)選擇

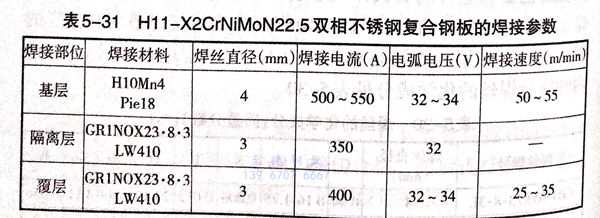

  過渡隔離層焊(han)縫必須考慮基層對它的(de)稀釋作用(yong)，防止在其熔(rong)合線附近出現大量(liang)的(de)馬(ma)氏體和硬(ying)化相，因(yin)而(er)，應采(cai)用(yong)小的(de)焊(han)接(jie)(jie)線能量(liang)以得到小的(de)熔(rong)深，并降(jiang)低稀釋率。這是因(yin)為，大的(de)焊(han)接(jie)(jie)電流和慢的(de)焊(han)接(jie)(jie)速(su)度均促使熔(rong)深加大，而(er)導致稀釋率提高。H11-X2CrNiMoN22.5雙相不銹鋼復合鋼板的(de)焊(han)接(jie)(jie)參數見表5-31。

⑤. 焊縫金屬化學(xue)成分(fen)

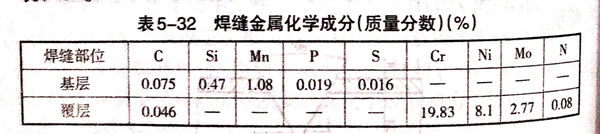

 采用上述焊接材料和工藝(yi)得到的(de)H11-X2CrNiMoN22.5雙相不銹(xiu)鋼(gang)復合鋼(gang)板的(de)焊縫金屬化學成分見表5-32.

⑥. 焊接接頭的組織和(he)性能(neng)

  a. 覆層焊縫金屬的鐵素(su)體(ti)的體(ti)積分數為35%~40%.

  b. 覆層(ceng)(ceng)組織為(wei)(wei)(wei)奧氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)呈網狀分(fen)(fen)(fen)布，鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)呈條狀，鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)的(de)(de)體(ti)(ti)(ti)(ti)(ti)積分(fen)(fen)(fen)數通過(guo)金相分(fen)(fen)(fen)析分(fen)(fen)(fen)割法測出(chu)(chu)數值為(wei)(wei)(wei)40%;覆層(ceng)(ceng)焊(han)縫(feng)金屬熔合區的(de)(de)顯微組織為(wei)(wei)(wei)奧氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)基(ji)體(ti)(ti)(ti)(ti)(ti)上分(fen)(fen)(fen)布鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)和析出(chu)(chu)氮化物(wu)、氮碳(tan)化合物(wu)；過(guo)渡層(ceng)(ceng)焊(han)縫(feng)組織為(wei)(wei)(wei)奧氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)加(jia)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)的(de)(de)雙(shuang)相組織；過(guo)渡層(ceng)(ceng)焊(han)縫(feng)與基(ji)層(ceng)(ceng)和基(ji)層(ceng)(ceng)焊(han)縫(feng)的(de)(de)熔合線組織為(wei)(wei)(wei)奧氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)加(jia)隱針狀馬氏(shi)(shi)體(ti)(ti)(ti)(ti)(ti)；基(ji)焊(han)縫(feng)為(wei)(wei)(wei)鐵(tie)素(su)(su)體(ti)(ti)(ti)(ti)(ti)加(jia)少量珠光體(ti)(ti)(ti)(ti)(ti)組織。

  c. 基層(ceng)焊(han)接(jie)接(jie)頭(tou)力學性能為σ.:346MPa;σh:484MPa;8s:22.1%;W:63.1%.沖(chong)擊吸(xi)收功Axv:焊(han)縫金(jin)屬(shu)73.13J,熔合區161J,熱影響區144.1J.

  d. 覆層(ceng)焊接接頭(tou)按GB/T4334.5-2000進行晶(jing)間(jian)腐蝕檢查(cha)說(shuo)明，覆層(ceng)焊接接頭(tou)耐(nai)晶(jing)間(jian)腐蝕性良好。
