一(yi)、對(dui)焊(han)環(huan)板式松套法蘭(lan)型式與(yu)尺(chi)寸

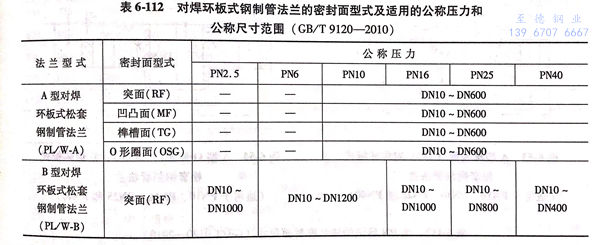

 用PN標(biao)記的(de)(de)對焊環(huan)板(ban)式松套鋼制管法蘭分為A型和B型兩種結構型式，其密封面型式及適(shi)用的(de)(de)公(gong)稱壓力(li)和公(gong)稱尺(chi)寸(cun)范(fan)圍見(jian)表6-112。

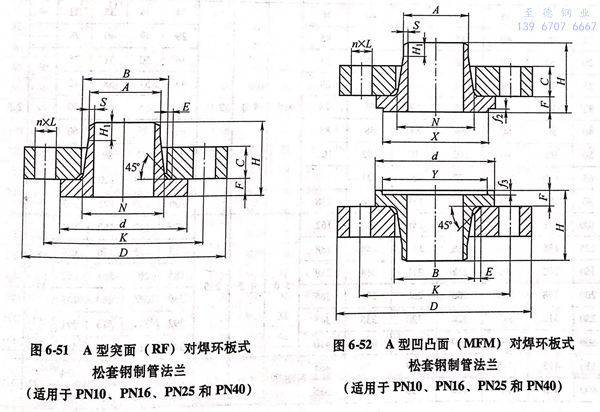

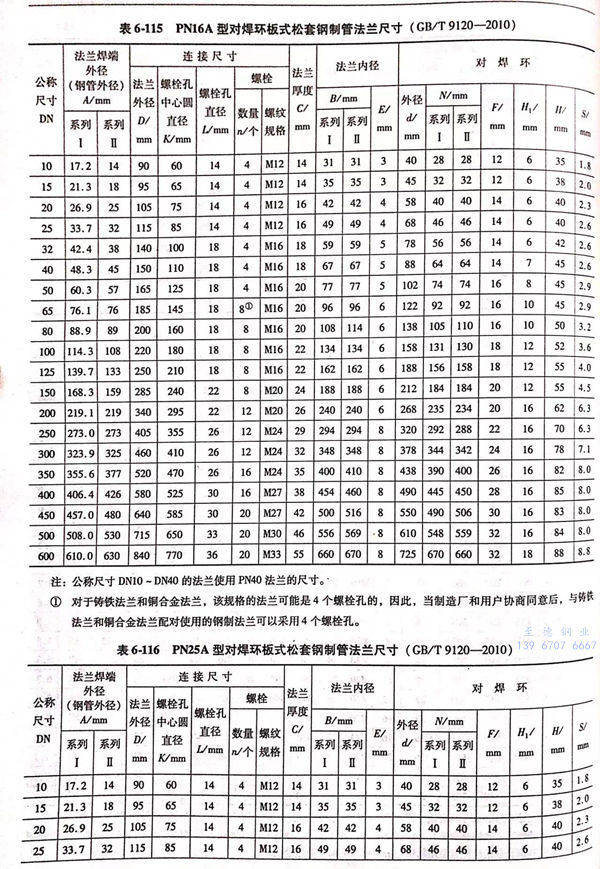

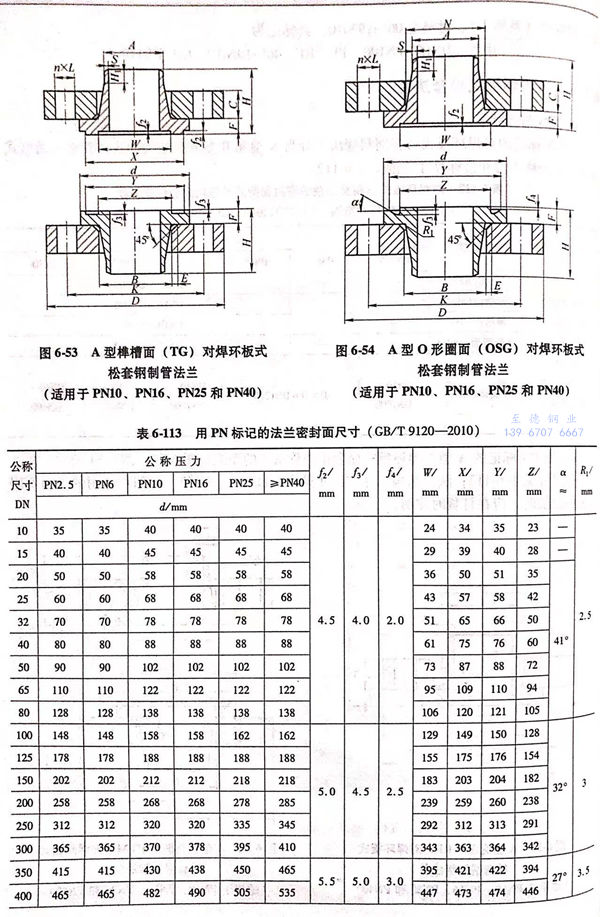

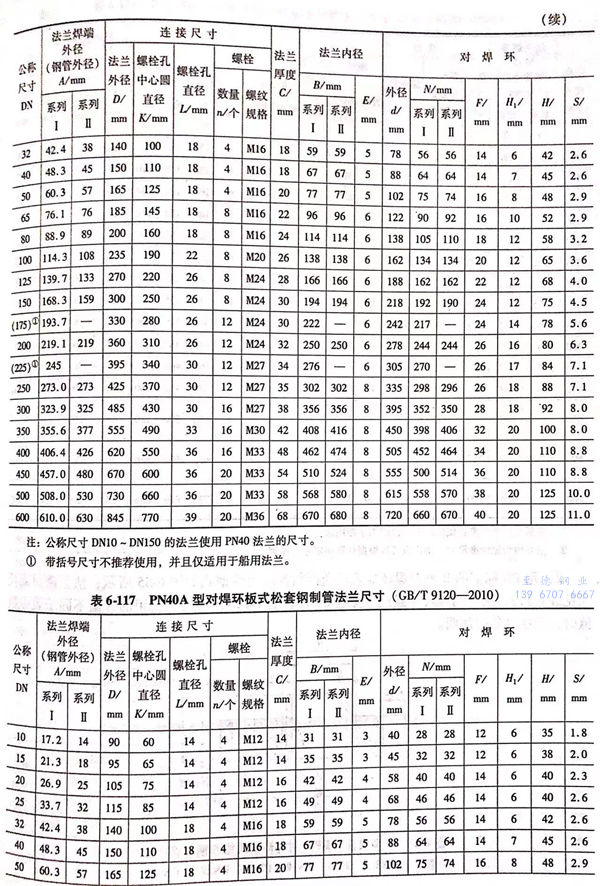

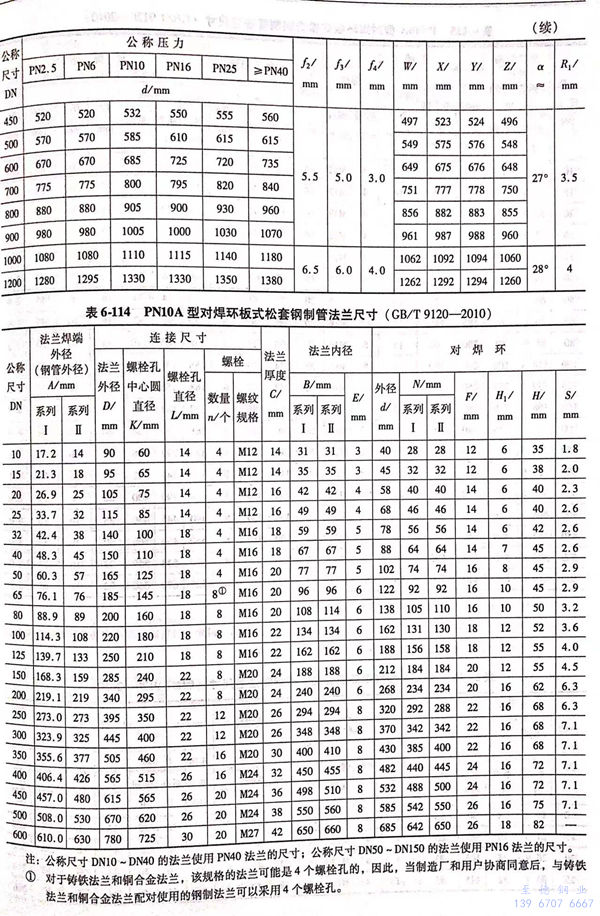

1. 用PN標記的A型對(dui)焊環板(ban)式松套鋼制(zhi)管法蘭(lan)的型式如圖6-51~圖6-54所(suo)示(shi)；法蘭(lan)密封面尺寸(cun)見(jian)表(biao)6-113;法蘭(lan)結(jie)構尺寸(cun)或尺寸(cun)見(jian)表(biao)6-114~表(biao)6-117,當用戶選(xuan)用的S值不同(tong)于(yu)表(biao)中數值時，應在訂貨時注明。

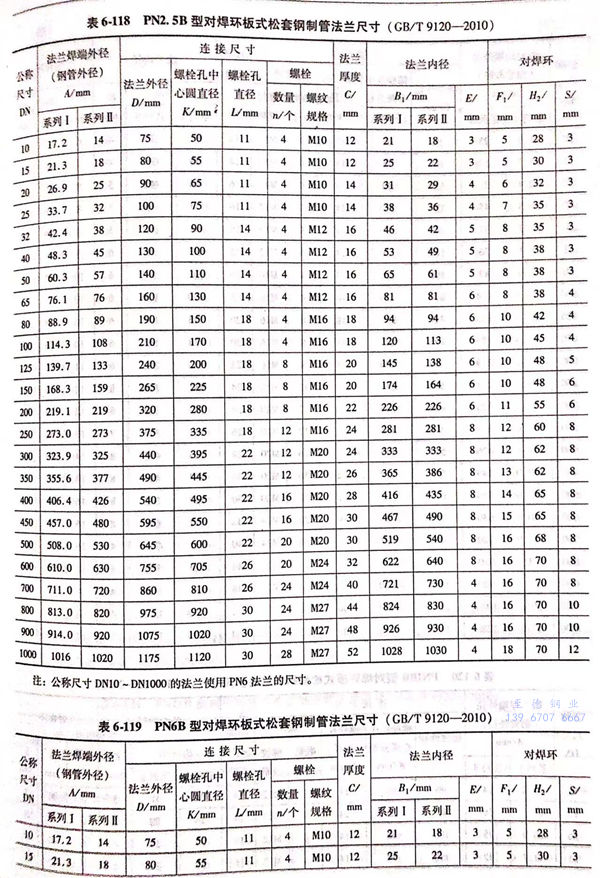

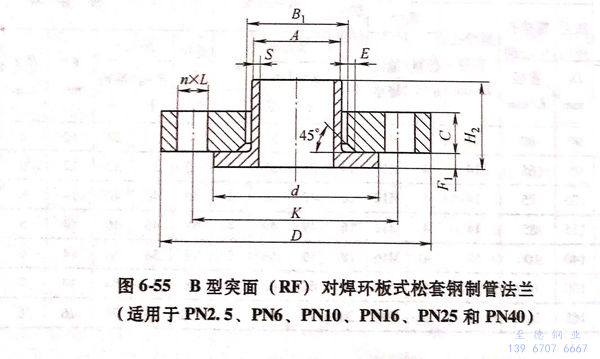

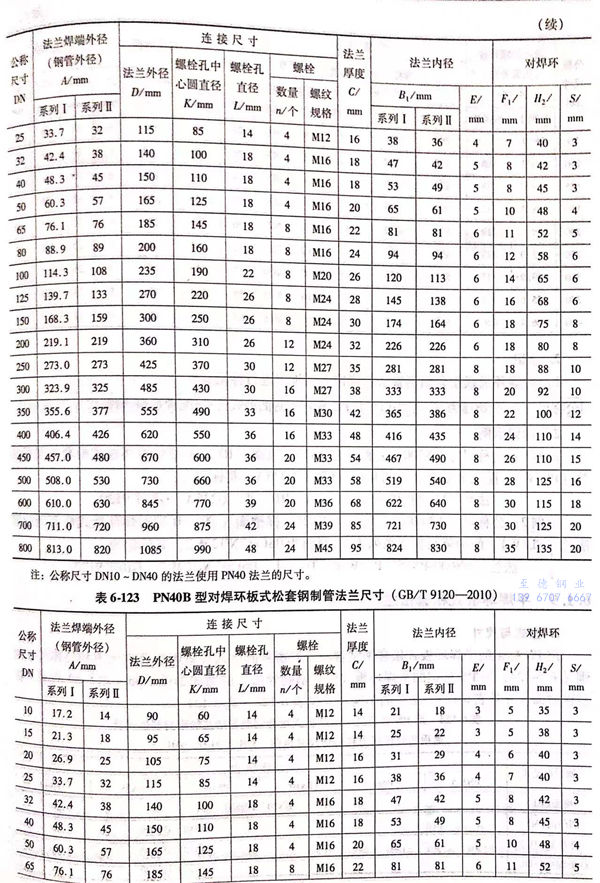

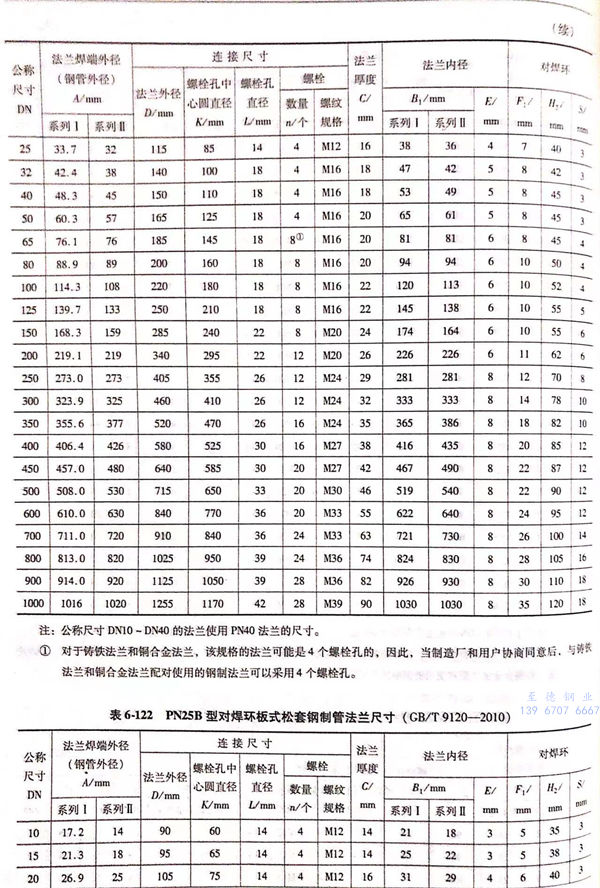

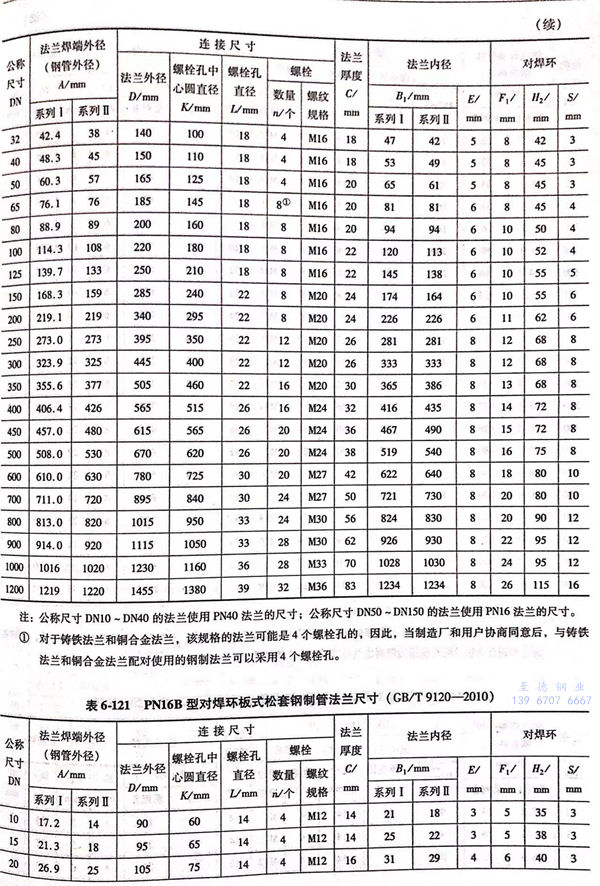

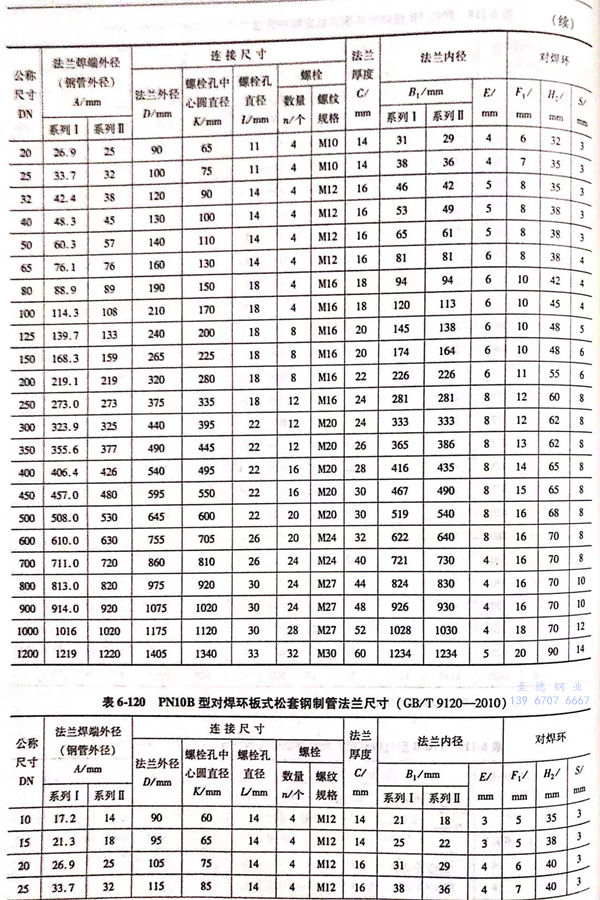

2. 用PN標記的B型對焊環板式(shi)松套鋼制管法蘭的型式(shi)如(ru)圖6-55所示；法蘭密封面(mian)尺寸(cun)見表(biao)(biao)6-113;法蘭結構尺寸(cun)或尺寸(cun)見表(biao)(biao)6-118~表(biao)(biao)6-123,當(dang)用戶選用的S值不同于(yu)表(biao)(biao)中數值時(shi)，應在訂貨(huo)時(shi)注明。




二、對焊環(huan)板式松套(tao)法蘭標記


1. 對焊(han)環板(ban)式松(song)套鋼制管(guan)法(fa)蘭應按(an)下列規(gui)定進行(xing)標記：


  公(gong)稱尺寸 → 公(gong)稱壓力 → 法蘭型(xing)(xing)式(shi)代號(hao)（PL/W) → 密封面型(xing)(xing)式(shi)代號(hao) → 配管系列 → 材料代號(hao) → 標準(zhun)編號(hao)


2. 標記(ji)示例(li)


  示例 1 :  公稱(cheng)尺寸DN300、公稱(cheng)壓(ya)力(li)PN16、突面（RF)A型對焊環板式松套鋼(gang)制管(guan)法蘭（PL/W)、配用米制管(guan)（系列Ⅱ)、材(cai)料為(wei)Q235A,其標記為(wei)：法蘭 DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120


  示例 2 :公稱尺(chi)寸DN600、公稱壓力PN25、榫槽面（TG)B型對(dui)焊(han)環板式(shi)松套(tao)鋼制(zhi)管法蘭（PL/W)、配(pei)用英制(zhi)管（系列Ⅰ)、材料為06Cr17Ni12Mo,其標記為：法蘭 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
