一、平(ping)焊環板式松套(tao)法蘭(lan)型式與尺寸

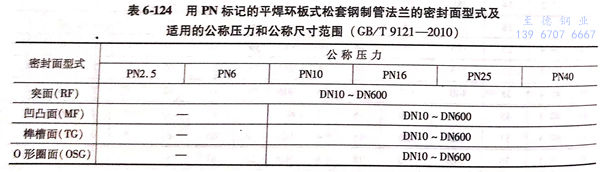

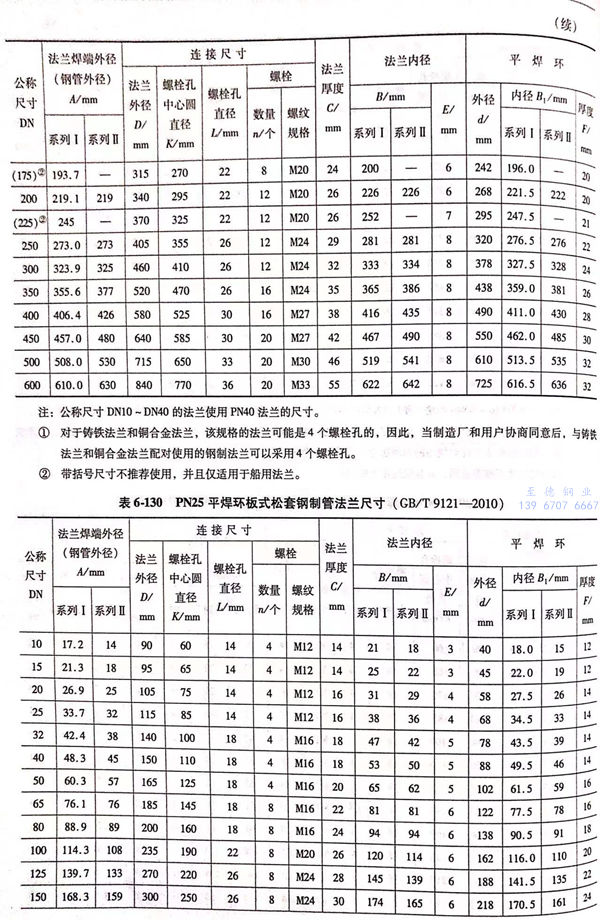

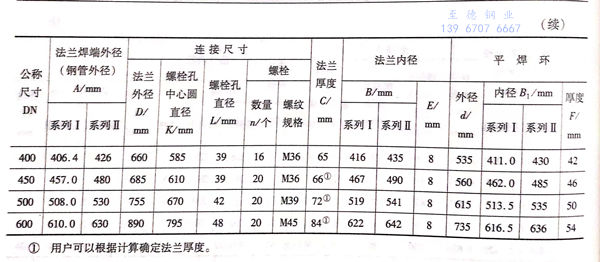

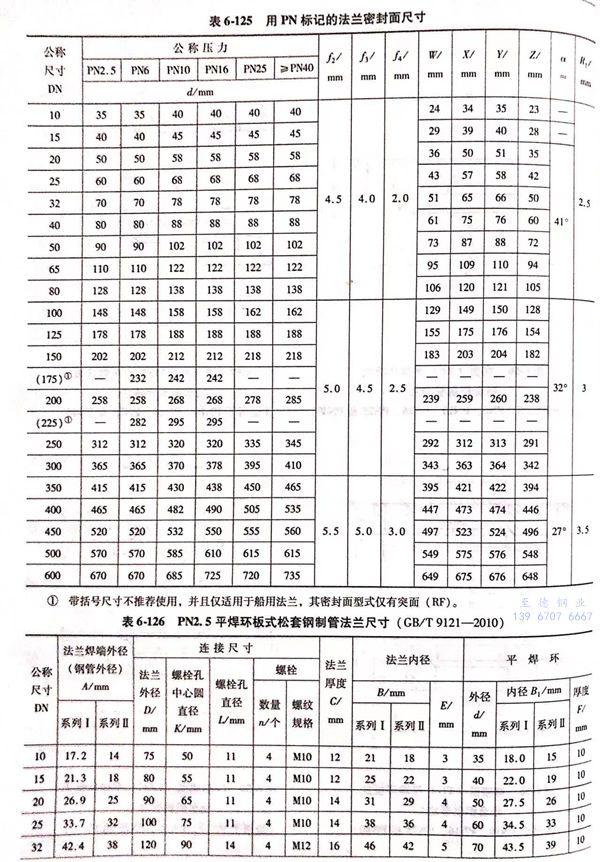

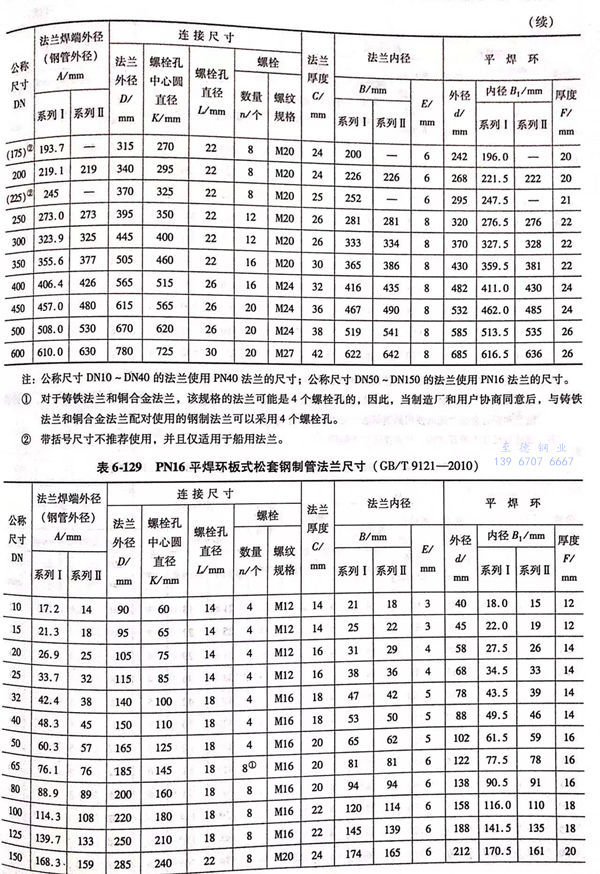

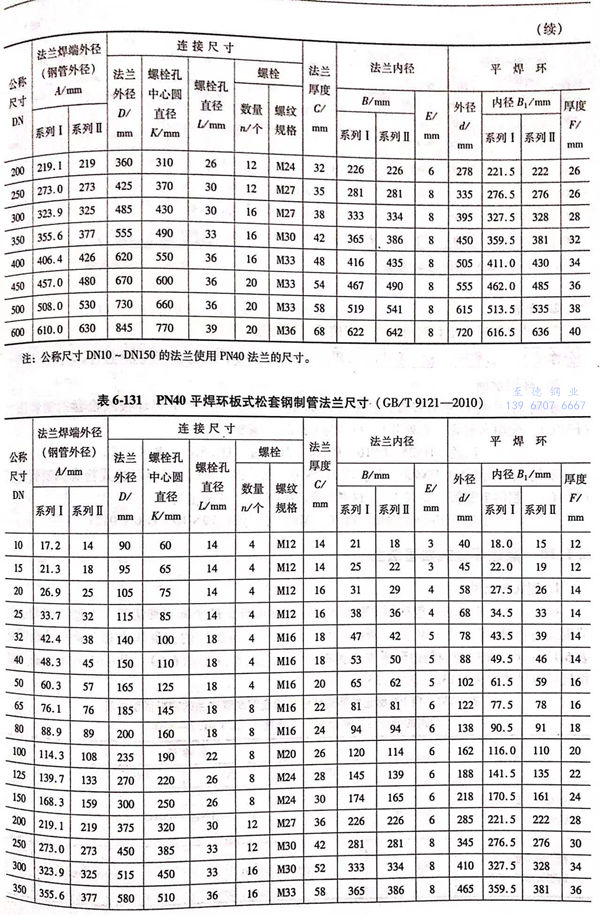

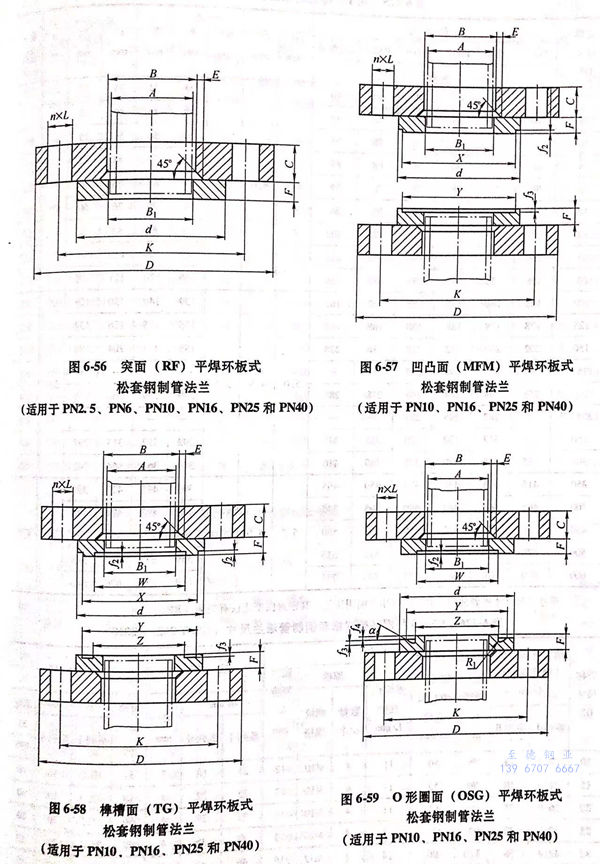

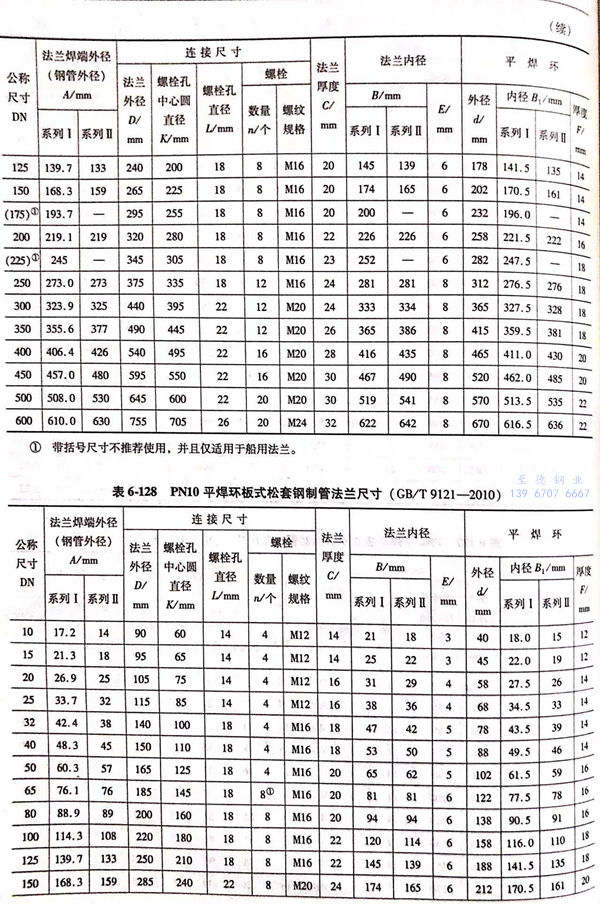

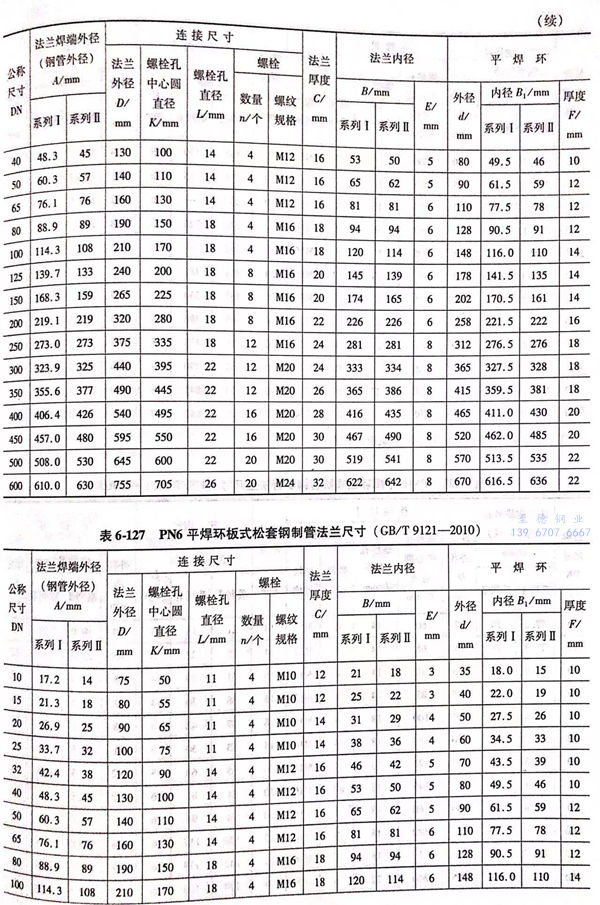

用PN標(biao)記的平焊環(huan)板式(shi)松套(tao)鋼制(zhi)(zhi)管(guan)法(fa)蘭的密(mi)封面(mian)型(xing)式(shi)及(ji)適用的公稱壓力和(he)公稱尺(chi)寸范圍見表6-124;用PN標(biao)記的平焊環(huan)板式(shi)松套(tao)鋼制(zhi)(zhi)管(guan)法(fa)蘭的型(xing)式(shi)如(ru)圖6-56~圖6-59所示，法(fa)蘭密(mi)封面(mian)尺(chi)寸見表6-125,法(fa)蘭的結構(gou)尺(chi)寸見表6-126~表6-131。
二、平焊環(huan)板式松套法蘭標記
1. 平焊環板式松(song)套鋼制(zhi)管法蘭應按下列(lie)規(gui)定進行標記：
公稱尺寸 → 公稱壓力 → 法蘭型(xing)式代號（PL/C) → 密封面型(xing)式代號 → 配管系(xi)列 → 材料代號 → 標準編號
2. 標記示(shi)例
示例 1: 公稱尺寸(cun)DN250、公稱壓力PN16、突(tu)面（RF)平焊環(huan)板式(shi)松套(tao)鋼制(zhi)管法蘭(lan)（PL/C)、配用(yong)米制(zhi)管（系列(lie)Ⅱ)、材料為Q235A,其標記為： 法蘭(lan) DN250-PN16 PL/C RF ⅡQ235A GB/T 9121
示例 2: 公稱尺寸DN400、公稱壓力PN40、凹凸面（MF)平焊環板式松套鋼制管法蘭（PL/C)、配用英制管（系列Ⅰ)、材料為06Cr19Ni10,其標記為：法蘭 DN400-PN40 PL/C MF Ⅰ 06Cr19Ni10 GB/T 9121
