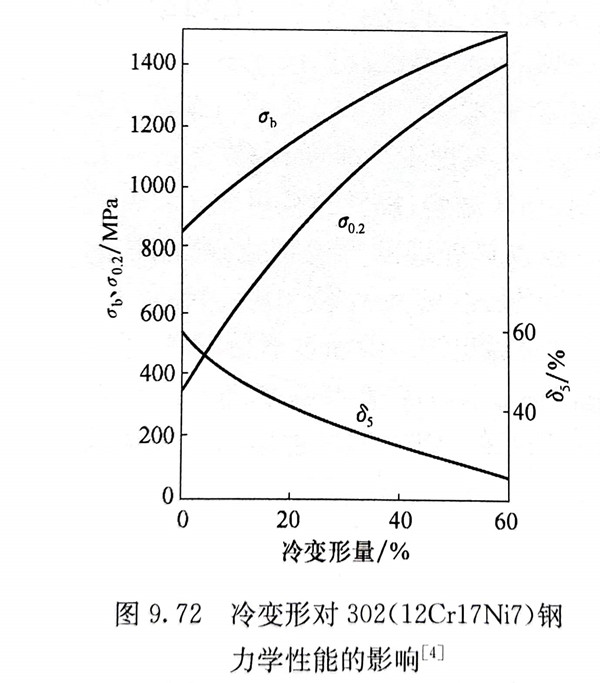

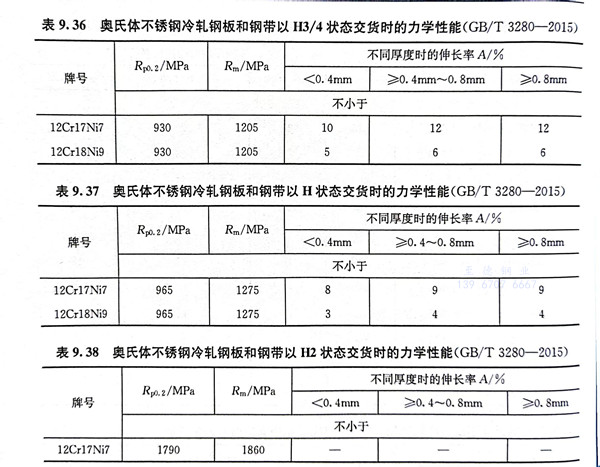

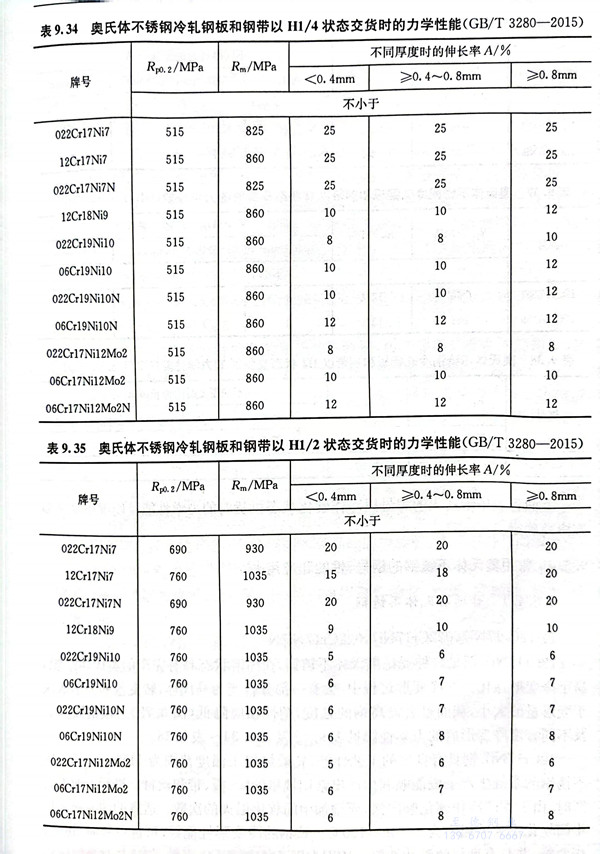

12Cr17Ni7鋼是一種亞穩奧氏體不(bu)銹(xiu)鋼，在固溶狀態具有完全的奧氏體組織，易于冷變形強化。在冷變形過程中，會有一部分轉變為馬氏體，轉變量的大小取決于變形量的大小，從而顯著提高鋼的強度，塑性相應降低（圖9.72）。該鋼固溶態及不同程度冷變形后的力學性能見表9.12及表9.34～表9.38。

  12Cr17Ni7 鋼(gang)具有(you)良好的(de)(de)工藝性(xing)能，軋(ya)(ya)鍛熱(re)加工溫(wen)度范圍為1150～850℃，用不銹鋼(gang)的(de)(de)常(chang)規生產(chan)手段能順(shun)利生產(chan)出常(chang)用規格的(de)(de)棒、板、帶和絲材。進行(xing)冷加工變形(xing)時，由于(yu)鋼(gang)的(de)(de)冷作(zuo)硬化(hua)傾(qing)向強，要增(zeng)加中間軟(ruan)(ruan)化(hua)退火的(de)(de)次(ci)數。適宜(yi)的(de)(de)固溶處理和中間軟(ruan)(ruan)化(hua)退火的(de)(de)溫(wen)度為1050～1100℃。該(gai)鋼(gang)的(de)(de)冷變形(xing)性(xing)能好，可(ke)進行(xing)彎曲、卷邊、折疊等，并具有(you)良好的(de)(de)深(shen)沖性(xing)能。該(gai)鋼(gang)在固溶狀(zhuang)態下(xia)可(ke)以焊(han)接(jie)(jie)，但冷軋(ya)(ya)材焊(han)接(jie)(jie)后會在焊(han)縫(feng)附近形(xing)成低強度區而(er)影響(xiang)使用，因而(er)不推(tui)薦在焊(han)接(jie)(jie)狀(zhuang)態下(xia)應用。

  12Cr17Ni7 鋼在工(gong)業(ye)大(da)氣、城市(shi)大(da)氣條件(jian)(jian)下(xia)抗銹性良好(hao)(hao)，在中(zhong)性和氧化性環境中(zhong)有(you)較好(hao)(hao)的(de)耐蝕(shi)性，但(dan)在海洋大(da)氣條件(jian)(jian)下(xia)、還(huan)原性環境中(zhong)及化工(gong)過程中(zhong)常見的(de)酸、堿、鹽介質中(zhong)的(de)耐蝕(shi)性較差。該鋼用于制造在冷狀態(tai)下(xia)承載較高載荷，又能減輕設(she)備重量(liang)和不生(sheng)銹的(de)零(ling)件(jian)(jian)和設(she)備，如鐵(tie)道車輛及零(ling)部件(jian)(jian)、裝飾板、傳送(song)帶(dai)、緊固件(jian)(jian)等。

  022Cr17Ni7 鋼是一(yi)種(zhong)超低(di)碳(tan)奧氏體(ti)不(bu)銹鋼。由于碳(tan)含量(liang)低(di)，該鋼耐晶界(jie)腐蝕性好，焊(han)后可(ke)(ke)不(bu)進(jin)行(xing)熱處(chu)(chu)理。該鋼用(yong)于制造焊(han)接后可(ke)(ke)不(bu)進(jin)行(xing)熱處(chu)(chu)理的零部件。

  022Cr17Ni7N 鋼(gang)是(shi)一(yi)種(zhong)含氮超低(di)碳奧(ao)氏不(bu)(bu)銹鋼(gang)，碳含量低(di)，耐晶間腐(fu)蝕(shi)性好，加入(ru)氮后(hou)，其強(qiang)(qiang)度(du)較(jiao)022Cr17Ni7 鋼(gang)高，并增強(qiang)(qiang)了其耐點蝕(shi)和耐縫隙腐(fu)蝕(shi)的(de)能(neng)力。該(gai)鋼(gang)的(de)焊接性能(neng)好，焊后(hou)不(bu)(bu)需進行熱(re)處理。該(gai)鋼(gang)用于制造(zao)既要求耐腐(fu)蝕(shi)，又(you)要求具(ju)有一(yi)定(ding)強(qiang)(qiang)度(du)的(de)結(jie)構件。

 至德鋼業，我們(men)根據(ju)您(nin)的實(shi)際需求，給出參考建議，為您(nin)提供高性(xing)價(jia)比的不銹鋼管(guan)道(dao)及配件(jian)。
