兩相組織的冷變形較為復雜,第二相的存在造成組織的局部不均勻度,影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比,可見雙相不銹(xiu)鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

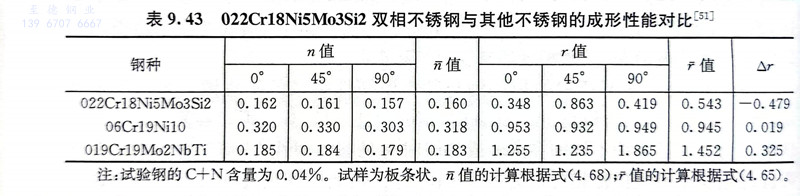

表 43.jpg


  雙相不銹鋼的屈服強(qiang)度較(jiao)高,初始變形時抗力(li)較(jiao)大(da)(da),要施以(yi)較(jiao)大(da)(da)的外力(li)才能(neng)使(shi)其(qi)(qi)變形。雙相不銹鋼的橫向彎曲性能(neng)較(jiao)差,需要較(jiao)大(da)(da)的彎心直徑(d),至少d不小于(yu)2a(a為板厚)才能(neng)通過彎曲試驗,這(zhe)與其(qi)(qi)較(jiao)大(da)(da)的各向異性有關(guan)。


  通過F和(he)Δr試驗說明,雙相鋼(gang)的各向異(yi)性(xing)顯著,軋板(ban)組(zu)織中(zhong)α與γ相呈帶狀層狀組(zu)織。雙相不銹(xiu)鋼(gang)的r值比奧氏(shi)體鋼(gang)和(he)鐵素體鋼(gang)低(di)很多(duo),故其冷成形性(xing)較差。
