07Cr12Ni4Mn5Mo3Al（亦稱69111）是(shi)我國在20世(shi)紀70年代(dai)為滿足宇航工(gong)業的需要而開(kai)發出的一種節鎳(nie)型半(ban)奧氏體沉淀硬化不(bu)銹(xiu)鋼(gang)，鋼(gang)中加(jia)入5％的錳代(dai)替部分(fen)鎳(nie)。該鋼(gang)的高溫塑性(xing)良好，可在850～1120℃溫度(du)區間進行(xing)加(jia)工(gong)。

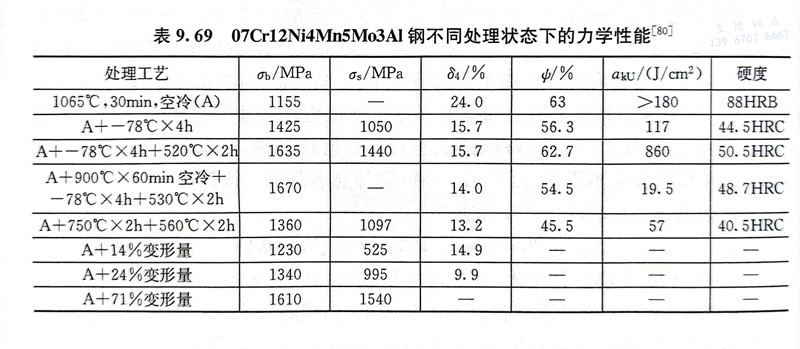

  07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼(gang)適宜的(de)固溶(rong)溫度為1050℃，固溶(rong)狀態(tai)中的(de)δ相為5％～10％，M，點約(yue)為-10℃。表9.69為07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼(gang)不(bu)同處(chu)理(li)狀態(tai)下的(de)力學性(xing)能。

  07Cr12Ni4Mn5Mo3Al 不銹鋼(gang)經(jing)1050℃固溶，-70℃冷(leng)(leng)處理后的(de)(de)(de)組(zu)織為馬(ma)氏體(ti)(ti)(ti)、δ相(xiang)(xiang)(xiang)和(he)殘余奧氏體(ti)(ti)(ti)。該鋼(gang)400～600℃時效(xiao)2h，在(zai)馬(ma)氏體(ti)(ti)(ti)中(zhong)(zhong)析出(chu)(chu)(chu)點(dian)狀和(he)片(pian)狀沉淀物(wu)，而在(zai)8相(xiang)(xiang)(xiang)中(zhong)(zhong)析出(chu)(chu)(chu)的(de)(de)(de)片(pian)狀沉淀物(wu)要(yao)比馬(ma)氏體(ti)(ti)(ti)中(zhong)(zhong)沉淀物(wu)尺(chi)寸粗大。TEM分析證明，片(pian)狀相(xiang)(xiang)(xiang)為J相(xiang)(xiang)(xiang)，點(dian)狀相(xiang)(xiang)(xiang)為（Ni，Mn）Al化合(he)物(wu)，530℃時效(xiao)出(chu)(chu)(chu)現硬度(du)峰(feng)值。時效(xiao)反應是在(zai)馬(ma)氏體(ti)(ti)(ti)和(he)δ相(xiang)(xiang)(xiang)中(zhong)(zhong)進行的(de)(de)(de)，530℃時效(xiao)6h，組(zu)織中(zhong)(zhong)出(chu)(chu)(chu)現逆(ni)轉變奧氏體(ti)(ti)(ti)。J相(xiang)(xiang)(xiang)是由(you)純(chun)(chun)Fe層和(he)純(chun)(chun)Cr層交替(ti)組(zu)成的(de)(de)(de)一種新相(xiang)(xiang)(xiang)。07Cr12Ni4Mn5Mo3Al 不銹鋼(gang)在(zai)固溶狀態下具有良好的(de)(de)(de)加工成形性能(neng)(neng)和(he)焊(han)接(jie)性能(neng)(neng)。經(jing)過適量的(de)(de)(de)冷(leng)(leng)變形、冷(leng)(leng)處理和(he)時效(xiao)處理后，可獲得超高強(qiang)度(du)，適合(he)于制(zhi)造350℃以下工作的(de)(de)(de)飛行器構件、彈性元件等(deng)。
