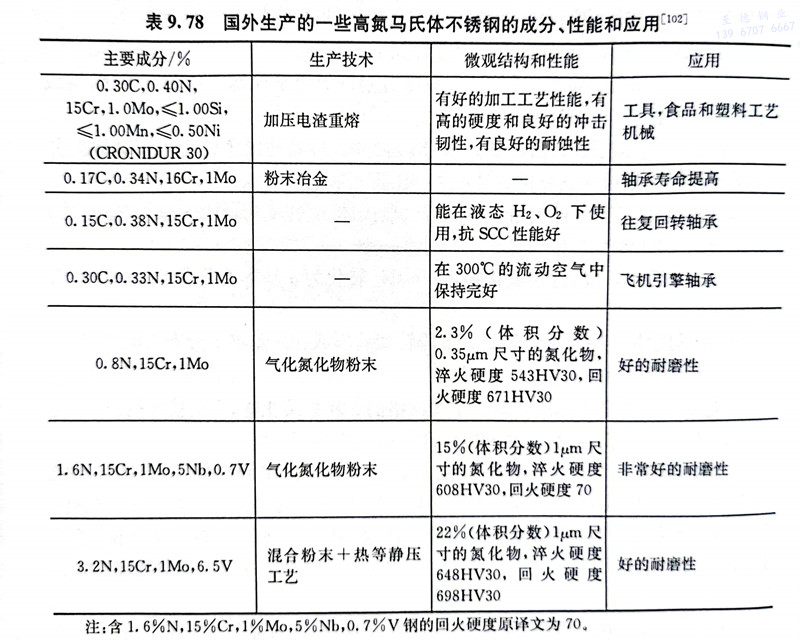

商業牌號為CRONIDUR 30的鋼系Essen公司的產品，采用加壓電渣重熔爐生產，熱加工溫度為1200～1000℃。該鋼具有高的淬透性，其TTT曲線與圖9.16所示的13Cr鋼相似，但更穩定，最短孕育期約為103s（720℃），臨界點：A_c1＝829～866℃、M_s＝66℃。熱處理時為保持鋼中氮含量的穩定，應控制爐內的氣氛，保持一定的氮分壓。

  CRONIDUR 30 不(bu)銹鋼(gang)的(de)退火(huo)溫度(du)為(wei)(wei)780～820℃，6～8h，爐冷(leng)或空(kong)冷(leng)，退火(huo)后(hou)(hou)的(de)硬度(du)為(wei)(wei)200～240HB。該鋼(gang)的(de)淬(cui)(cui)火(huo)加(jia)熱溫度(du)為(wei)(wei)1000～1030℃，油冷(leng)或空(kong)冷(leng)；淬(cui)(cui)火(huo)溫度(du)超(chao)過1000℃后(hou)(hou)，殘余奧氏體(ti)含量(liang)迅速增(zeng)加(jia)；淬(cui)(cui)火(huo)溫度(du)超(chao)過1010℃時，其后(hou)(hou)應進行-80～-196℃的(de)冷(leng)處理，以(yi)消除殘余奧氏體(ti)；1000℃淬(cui)(cui)火(huo)后(hou)(hou)，回火(huo)溫度(du)應選擇發生二(er)次硬化的(de)溫度(du)475℃，保(bao)溫2h；回火(huo)后(hou)(hou)的(de)硬度(du)為(wei)(wei)58～60HRC，沖擊功為(wei)(wei)62J。

  CRONIDUR 30 不(bu)銹鋼在淬火(huo)和消除(chu)應力退火(huo)（2×（150～220℃））后(hou)可以顯(xian)著改(gai)善其(qi)抗腐蝕(shi)性(xing)能，或者淬火(huo)后(hou)經不(bu)高于500℃的(de)回火(huo)后(hou)亦可具有良(liang)好的(de)耐蝕(shi)性(xing)能。

  CRONIDUR 30 不銹(xiu)鋼(gang)可(ke)用于制作軸承、切削(xue)刀具、滾動螺旋齒(chi)輪(lun)軸、鉆具、塑料(liao)擠壓機零件、緊固件等。
