AutoCAD是(shi)(shi)Autodesk公司開發的(de)專門用于計算機繪(hui)圖設計工(gong)作(zuo)的(de)軟件包，是(shi)(shi)當今(jin)各種設計領域(yu)廣泛使用的(de)繪(hui)圖工(gong)具。

  AutoCAD可以繪制任意二維和三(san)維圖形(xing)，并(bing)且同(tong)傳統(tong)的手工繪圖相(xiang)比，用(yong)Auto-CAD繪圖速度更快、精度更高，而(er)且便于個性(xing)化，它(ta)已經在(zai)壓力管道設計中得到了(le)廣泛應用(yong)。

  AutoCAD具有良好的用(yong)戶界面，通過(guo)交互菜單或(huo)命令行(xing)方(fang)式便可(ke)以(yi)進行(xing)各(ge)種(zhong)操作。它的多文檔設(she)計環境，讓非計算機專業人員(yuan)也能很(hen)快地學會(hui)使(shi)用(yong)。

  AutoCAD的(de)功能有很多(duo)，壓力(li)管道設計常用到的(de)僅是其中(zhong)的(de)一小部(bu)分(fen)，如繪(hui)圖(tu)(tu)(tu)工具、標注工具、對象(xiang)捕捉工具、圖(tu)(tu)(tu)層管理、塊的(de)操作、在等軸測(ce)面(mian)中(zhong)繪(hui)制管道軸測(ce)圖(tu)(tu)(tu)、輸出、打(da)印與發布圖(tu)(tu)(tu)形等。

  具體(ti)操作步驟，可以(yi)參考 AutoCAD命令(ling)行(xing)內的(de)(de)(de)提(ti)示(shi)，也可以(yi)參考AutoCAD自帶的(de)(de)(de)幫助文件，互聯(lian)網上也有很(hen)多相關的(de)(de)(de)參考資(zi)料(liao)。

  掌握(wo)AutoCAD的一系列(lie)(lie)操作技(ji)巧(qiao)，可(ke)以很好地(di)提高(gao)工作效率。下面僅以AutoCAD為例，列(lie)(lie)舉三個壓力管道設計(ji)時可(ke)以提高(gao)工作效率的小技(ji)巧(qiao)，以起拋磚引玉的作用。其他壓力管道設計(ji)軟(ruan)件，也(ye)有很多類(lei)似的應(ying)用技(ji)巧(qiao)，可(ke)以在不(bu)斷地(di)學習、實踐、總結(jie)和(he)研究中掌握(wo)。

工程(cheng)實例一： 快捷裁剪技巧(qiao)

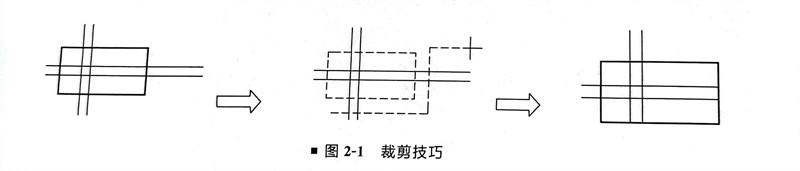

如圖2-1所示，要(yao)對圖中邊框（可(ke)以是圓(yuan)）外的直線進行裁(cai)剪，普通辦(ban)法就是選(xuan)擇(ze)裁(cai)剪邊界后(hou)再選(xuan)擇(ze)要(yao)裁(cai)剪的線段，實際上AutoCAD還有較為簡捷(jie)的辦(ban)法，其做(zuo)法如下(xia)。

①. 按常規執行(xing)裁(cai)剪(jian)命(ming)令，選擇裁(cai)剪(jian)邊界(jie)，回(hui)車確(que)認。

②. 在(zai)提示選擇要裁剪的(de)線(xian)段(duan)元素時輸入“f”（即fence），回(hui)車確認。

③. 在提示“First Fence Point”下繪制(zhi)與要(yao)裁剪線段相(xiang)交(jiao)的連續橡(xiang)皮筋直線，回(hui)車確認即可。

工程實例二： 使用AutoCAD 的(de)快速選(xuan)擇功能(neng)

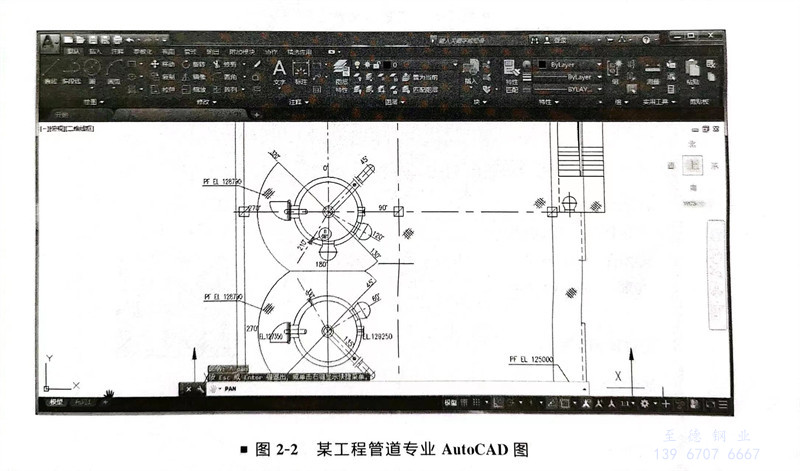

①. 某工(gong)程管道專業AutoCAD圖內，需要修改梯子(zi)和平臺(tai)的線條顏色(se)，如圖2-2所示。

②. 可以在命(ming)令行輸人“qselect””或(huo)者打(da)開“工具”菜(cai)單，單擊(ji)“快(kuai)速選(xuan)(xuan)(xuan)擇(ze)(ze)”，出現(xian)如圖(tu)(tu)2-3所(suo)示(shi)對話框，可以根據提示(shi)快(kuai)速成(cheng)批選(xuan)(xuan)(xuan)擇(ze)(ze) AutoCAD圖(tu)(tu)內目標對象，統(tong)一(yi)(yi)成(cheng)批修改(gai)，比單個選(xuan)(xuan)(xuan)擇(ze)(ze)修改(gai)快(kuai)捷(jie)一(yi)(yi)些(xie)。

工(gong)程實例三： AutoCAD 批(pi)處理打(da)印圖(tu)紙

①. 在需要打(da)印(yin)的 AutoCAD圖(tu)紙內找一張“1090-15-60-330-0500-001．dwg”，打(da)開后進行打(da)印(yin)設置，再對頁面設置命(ming)名為“1090項目圖(tu)紙打(da)印(yin)一”，見(jian)圖(tu)2-4所示。

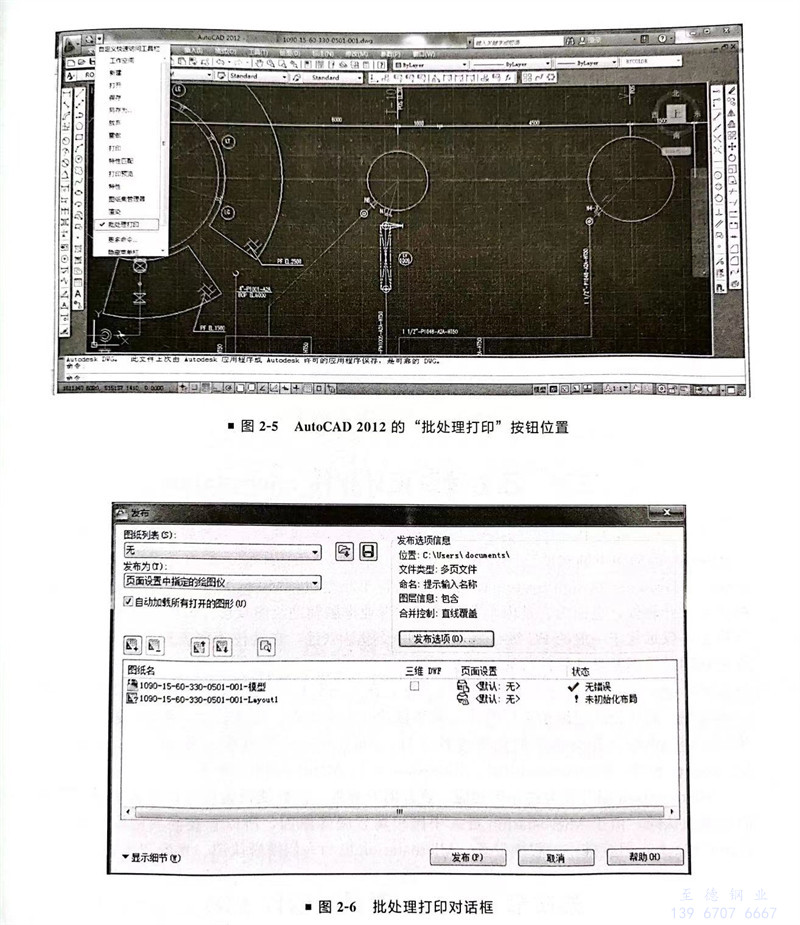

②. 選擇AutoCAD界面左(zuo)上角小按鈕，見圖2-5所(suo)示，或者在命令行(xing)輸入“publish”，會(hui)顯(xian)示圖2-6。

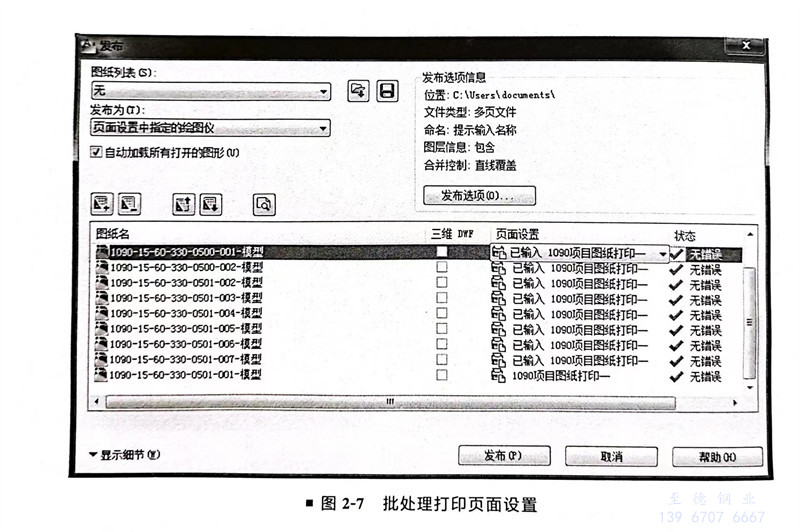

③. 添加需(xu)要(yao)批處理(li)打印(yin)的(de)所(suo)(suo)有圖紙文件，在“頁面(mian)(mian)設置(zhi)”列，統一輸入并選(xuan)擇“1090-15-60-330-0500-001．dwg”的(de)頁面(mian)(mian)設置(zhi)“1090項(xiang)目圖紙打印(yin)一”，如圖2-7所(suo)(suo)示，即(ji)可(ke)批處理(li)打印(yin)。
