一、基本概況
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不銹鋼管(guan)、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二、產品規格
外(wai)徑：Φ273～650mm；
壁厚：8～50mm；
最(zui)大長度：13.5m。
三、機組生(sheng)產工藝流程與平面布(bu)置
Φ720mm周(zhou)期軋管(guan)機(ji)組采用連鑄圓管(guan)坯和多邊形(xing)鋼錠兩(liang)種坯料，對于大規格的(de)多邊形(xing)鋼錠。先用立式(shi)水壓機(ji)沖成杯(bei)狀坯。其工藝流(liu)程如下：
1. 圓(yuan)管(guan)坯(pi)-環(huan)形爐加熱-高(gao)壓水除(chu)鱗-穿(chuan)孔-內除(chu)鱗-預(yu)穿(chuan)芯棒(bang)（預(yu)打頭）-周期(qi)軋(ya)管(guan)-切皮爾(er)格頭-步進爐再加熱-高(gao)壓水除(chu)鱗-定徑-冷(leng)卻-精整。
2. 多邊形鋼錠經(jing)環形爐加熱-高壓水(shui)除鱗-水(shui)壓沖孔-杯狀(zhuang)坯穿孔-內除鱗-預(yu)穿芯棒(bang)（預(yu)打(da)頭(tou)(tou)）-周期軋(ya)管-切皮爾格頭(tou)(tou)-步進爐再加熱-高壓水(shui)除鱗-定徑-冷(leng)卻-精(jing)整。

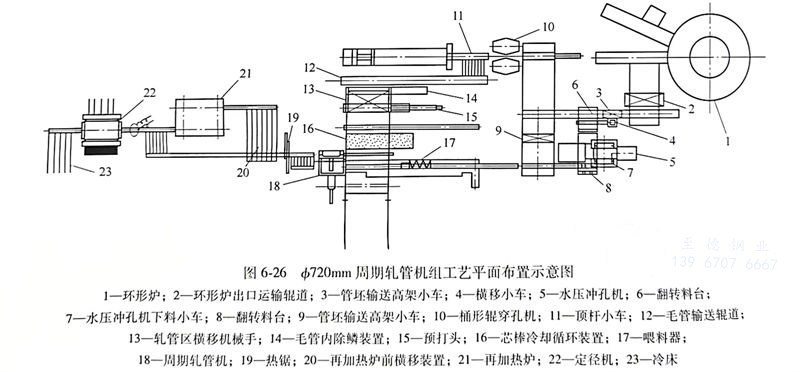

機(ji)(ji)(ji)組(zu)工藝平面(mian)布(bu)置如圖6-26所(suo)示。該機(ji)(ji)(ji)組(zu)設(she)置了(le)兩條精(jing)整(zheng)線(xian)(xian)：一般管(guan)精(jing)整(zheng)線(xian)(xian)和專用(yong)管(guan)精(jing)整(zheng)線(xian)(xian)。一般管(guan)精(jing)整(zheng)線(xian)(xian)是一條連續作業(ye)線(xian)(xian)，設(she)有六輥式矯直機(ji)(ji)(ji)和切管(guan)機(ji)(ji)(ji)；專用(yong)管(guan)精(jing)整(zheng)線(xian)(xian)的設(she)備采用(yong)分散布(bu)置方式，設(she)有對鋼管(guan)熱處(chu)理的臺車式加(jia)熱爐(lu)和機(ji)(ji)(ji)械(xie)式室式加(jia)熱爐(lu)、淬(cui)火水池(chi)、控冷設(she)施(shi)，超聲(sheng)波(bo)探傷機(ji)(ji)(ji)、磁粉(fen)探傷機(ji)(ji)(ji)，壓力(li)矯直機(ji)(ji)(ji)和內外(wai)修(xiu)磨機(ji)(ji)(ji)等多臺設(she)備。
四、主要設備組成
φ720mm周(zhou)期軋管機(ji)組(zu)的(de)主要(yao)設備有(you)：環形加熱爐、立式水壓沖孔機(ji)、二(er)輥(gun)(gun)桶形輥(gun)(gun)穿孔機(ji)、喂料器、周(zhou)期軋管機(ji)、熱鋸、步進(jin)式再加熱爐、5機(ji)架三輥(gun)(gun)定(ding)機(ji)、冷床。
五、主(zhu)要設備技術(shu)參數
1. 環形爐參數(shu)包(bao)括：
加(jia)熱管坯種(zhong)類：連鑄(zhu)圓(yuan)管坯、多邊形鋼(gang)錠(ding)；
加熱管坯最大錠(ding)重：9.5t；
環形爐(lu)中徑：35m。
2. 壓力(li)沖孔機參數包(bao)括：
形式：立式水壓沖孔機；
沖孔管坯種類(lei)：多邊形鋼錠；
鋼(gang)錠對角線尺寸：650～930mm；
公稱沖(chong)孔(kong)力：25MN。
3. 桶(tong)形輥穿(chuan)孔機(ji)參(can)數包括：

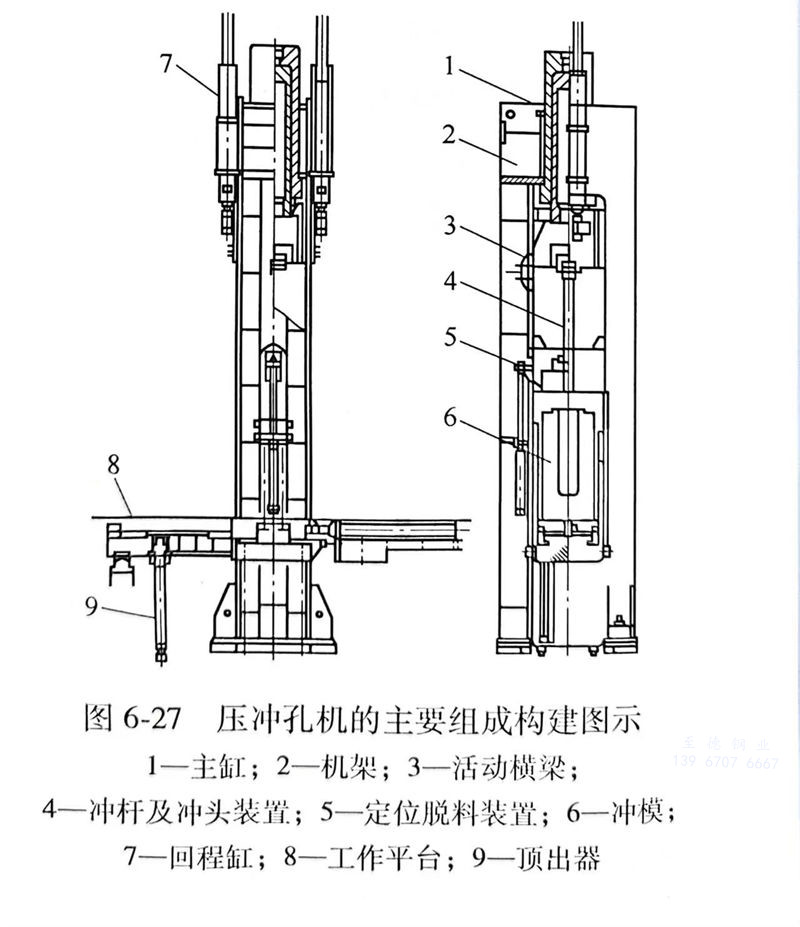

圖6-27 壓(ya)沖(chong)孔機的主要組成構(gou)建(jian)圖示
型式：臥(wo)式桶形輥(gun)穿孔機；
出口毛管(guan)規格：外徑420～960mm；
最大長度：7.5m；
主電(dian)機功率：2×5600kW；
送進角：6°（固定）；
輾軋(ya)角：±2°（可(ke)調(diao)）。
4. 周期軋管機機組參數包括：
形式：外插入芯棒(bang)、液壓(ya)自(zi)動喂(wei)料；
出(chu)口荒(huang)管(guan)規格：外徑：285～740mm；
壁厚：8～122mm；
最大長(chang)度：27m；
主電(dian)機功(gong)率(lv)：5600kW；
軋輥直徑：1100～1400mm。

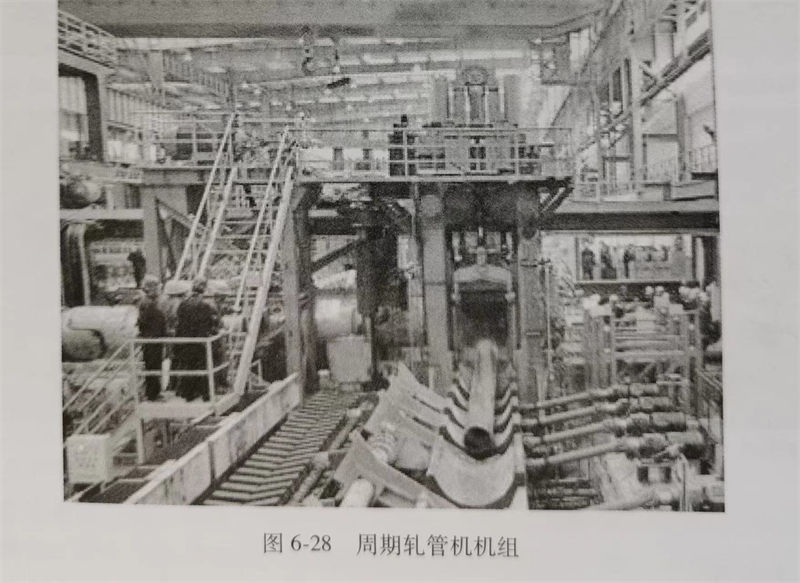

圖(tu)6-28 周期(qi)軋(ya)管(guan)機機組(zu)
5. 定徑機參數包括：
形式(shi)：軋輥單(dan)獨傳動的5機架三輥式(shi)；
軋輥直徑：1150mm；
入口荒(huang)管外徑：285～660mm；
入口荒管壁厚：8～50mm；
出口鋼管外徑：273～650mm；
出口鋼管壁厚：8～50mm；
最大長度：13.5m。
六、結(jie)語
Φ720mm周期(qi)軋(ya)管(guan)(guan)機(ji)組是目前(qian)世界上最大(da)的周期(qi)軋(ya)管(guan)(guan)機(ji)組，熱(re)軋(ya)線(xian)采(cai)用(yong)立式水壓(ya)(ya)沖(chong)孔＋穿孔＋周期(qi)軋(ya)管(guan)(guan)＋再加熱(re)＋定徑(jing)(jing)工藝；精(jing)整線(xian)配置(zhi)了六輥(gun)矯直和(he)(he)壓(ya)(ya)力矯直機(ji)、高(gao)(gao)效(xiao)切(qie)管(guan)(guan)機(ji)，車底(di)爐(lu)和(he)(he)室式爐(lu)，超聲波探傷(shang)、渦(wo)流探傷(shang)和(he)(he)磁粉(fen)探傷(shang)裝置(zhi)，水壓(ya)(ya)試驗機(ji)、磨光機(ji)等(deng)精(jing)整和(he)(he)檢測設(she)備(bei)；既(ji)(ji)能采(cai)用(yong)連(lian)鑄坯又能采(cai)用(yong)圓鋼(gang)坯做原料進行(xing)生產：先進的喂(wei)料器(qi)既(ji)(ji)保證了生產效(xiao)率(lv)。降低了勞動強度，又保證了產品(pin)質量，適合生產大(da)直徑(jing)(jing)高(gao)(gao)精(jing)度高(gao)(gao)鋼(gang)級(ji)鋼(gang)管(guan)(guan)。
