一、概(gai)況


  鳳寶(bao)管(guan)業(ye)有(you)限(xian)公(gong)司φ89mm連(lian)軋(ya)機(ji)(ji)組是國產首套(tao)六機(ji)(ji)架(jia)三輥(gun)(gun)連(lian)軋(ya)機(ji)(ji)組，設計(ji)產量(liang)25萬(wan)噸(dun)／年，由(you)中冶賽迪設計(ji)制造。熱軋(ya)區(qu)主(zhu)要設備(bei)由(you)環形(xing)爐(lu)、錐形(xing)輥(gun)(gun)導板穿孔機(ji)(ji)、六機(ji)(ji)架(jia)三輥(gun)(gun)限(xian)動芯(xin)棒連(lian)軋(ya)管(guan)機(ji)(ji)（單側向換輥(gun)(gun)）、28架(jia)張(zhang)力減徑(jing)機(ji)(ji)及(ji)相(xiang)關(guan)輔助設備(bei)組成。在智(zhi)能化方面(mian)：采(cai)用三輥(gun)(gun)連(lian)軋(ya)機(ji)(ji)工藝計(ji)算模(mo)(mo)(mo)(mo)型、孔型設計(ji)有(you)限(xian)元設計(ji)模(mo)(mo)(mo)(mo)型、速(su)度計(ji)算模(mo)(mo)(mo)(mo)型和CEC控制模(mo)(mo)(mo)(mo)型等，實(shi)現全線工序數模(mo)(mo)(mo)(mo)生產控制，使生產過程(cheng)穩(wen)定可靠。


二、產品規格和主要品種


  產品規格范(fan)圍為：直徑Φ32～114mm；壁厚(hou)為3．


  主要品種為：高壓(ya)鍋爐管(guan)、油管(guan)、軸承管(guan)、臂架管(guan)、機加工管(guan)等，部分品種和規格可(ke)替代冷加工管(guan)。2017年12月18日正式投產，投產第一年即(ji)達到設(she)計(ji)產能20萬噸，取(qu)得了(le)良好的經濟效(xiao)益(yi)。

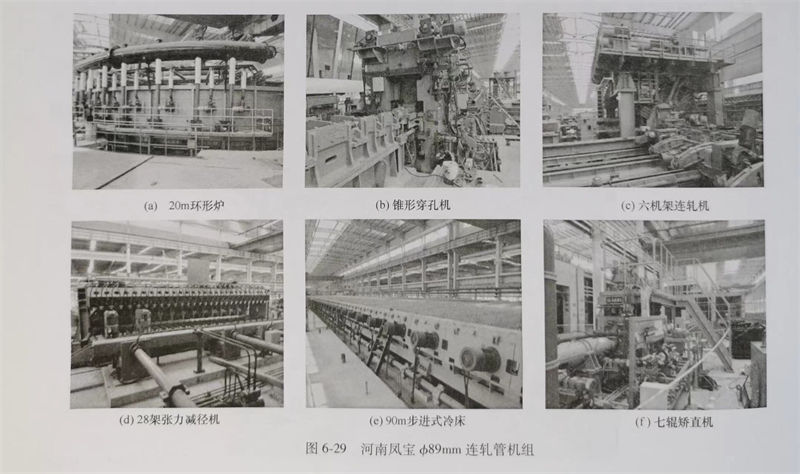

（a）20m環形(xing)爐


（b）錐形穿孔(kong)機(ji)


（c）六機架連軋機


（d）28架張(zhang)力(li)減(jian)徑機


（e）90m步進式(shi)冷床


（f）七輥矯直機


圖(tu)6-29 河南鳳寶φ89mm連(lian)軋管機組


圖 29.jpg



三(san)、主要設備技術參數


1. 連(lian)軋(ya)管機參數包括：


  機架間距(ju)：755mm＋1165mm＋755mm＋1165mm＋755mm；


  軋輥名(ming)義直徑：1～4機(ji)架ф620mm（最(zui)大）；


   1～4機架Φ570mm（最小）；


   5～6機(ji)架φ560mm（最大(da)）；


   5～6機架φ510mm（最小(xiao)）；


  軋機(ji)入口(kou)速度：1.5m／s（極限(xian)規格1.1m／s）；


  最大(da)軋制力：1～4架185t，5～6架120t；


  主(zhu)電機轉(zhuan)速：800／1200r／min；


  主電機(ji)功率：1機(ji)架 3×250kW；2～4機(ji)架3×400kW；5～6機(ji)架3×160kW；


  連軋(ya)后荒(huang)管外徑：φ128mm；


  荒管(guan)壁厚：3.7～11.1mm；


  荒管(guan)長度：9.8～26.9m。


2. 3機(ji)(ji)架三輥脫管機(ji)(ji)參數包括：


  軋(ya)輥直徑：φ380mm；


  機架間距：360mm；


  單(dan)輥最大軋制力(li)：20t；


  最(zui)大(da)脫棒力：15t；


  脫管機主電機功率：1×350kW；


  脫管后(hou)外徑：φ120mm；


  壁厚：3.8～11.4mm；


  長度：10.3～28.0m。


3. 28機(ji)架三輥張力減徑機(ji)參數包括：


  軋(ya)輥名義直(zhi)徑：φ300mm；


  單機架最(zui)大減徑率：5.1％；


  最(zui)大總(zong)減徑率：73.5％；


  最大入(ru)口速度：1.5m／s；


  最(zui)大軋(ya)制(zhi)壓(ya)力：130千牛(niu)／架；


  張減機主電機功率：28×160kW；


  外徑熱尺(chi)寸(cun)：φ32.32～89.89mm；


  壁厚(hou)熱尺寸(cun)：3.03~12.12mm;


  長(chang)度(du)熱(re)尺寸(cun)：13.4～90.0m。
