普(pu)通(tong)碳(tan)(tan)素(su)鋼與優質碳(tan)(tan)素(su)鋼相比，由于(yu)有(you)害(hai)雜質元素(su)S、P含(han)量(liang)相對(dui)較(jiao)高(gao)，綜合機械性能和(he)耐(nai)蝕(shi)性較(jiao)差，故不(bu)宜用(yong)在較(jiao)重要(yao)(yao)的(de)(de)場合，但普(pu)通(tong)碳(tan)(tan)素(su)鋼價格便宜，故工(gong)程(cheng)上常用(yong)于(yu)各種(zhong)鋼構架(jia)、支吊(diao)架(jia)等，而(er)流體輸送管(guan)道(dao)上使用(yong)時常有(you)一(yi)定的(de)(de)限制(zhi)。普(pu)通(tong)碳(tan)(tan)素(su)鋼的(de)(de)表示方法和(he)代號(hao)按GB700《碳(tan)(tan)素(su)結構鋼》。工(gong)業管(guan)道(dao)中(zhong)常用(yong)的(de)(de)普(pu)通(tong)碳(tan)(tan)素(su)結構鋼牌號(hao)為(wei)Q235A、Q235B、Q235C、Q235D四種(zhong)，這(zhe)些牌號(hao)的(de)(de)質量(liang)要(yao)(yao)求(qiu)是順次提高(gao)的(de)(de)。Q235A與B級(ji)用(yong)于(yu)制(zhi)造金屬(shu)結構件(jian)(jian)(jian)(jian)、心部(bu)強度要(yao)(yao)求(qiu)不(bu)高(gao)的(de)(de)滲碳(tan)(tan)件(jian)(jian)(jian)(jian)或碳(tan)(tan)氮共(gong)滲件(jian)(jian)(jian)(jian)、拉桿(gan)、連桿(gan)、吊(diao)鉤(gou)、車鉤(gou)、螺(luo)栓、螺(luo)母、套筒(tong)、軸(zhou)以及(ji)連接(jie)件(jian)(jian)(jian)(jian)；C、D級(ji)用(yong)于(yu)制(zhi)造重要(yao)(yao)的(de)(de)焊接(jie)結構件(jian)(jian)(jian)(jian)。


  選用(yong)Q235AF、Q235A、Q235B、Q235C鋼(gang)號的(de)條件(jian)(jian)須符合GB／T150的(de)具體(ti)規定(ding)，受(shou)壓(ya)元件(jian)(jian)壁厚(hou)小于(yu)8mm時，盡量采用(yong)碳(tan)素(su)鋼(gang)鋼(gang)板，受(shou)壓(ya)元件(jian)(jian)壁厚(hou)取決于(yu)剛度時，優(you)先選用(yong)碳(tan)素(su)鋼(gang)。


  碳素鋼(gang)的(de)鋼(gang)號(hao)(hao)表(biao)(biao)(biao)(biao)示(shi)(shi)方(fang)法舉例：Q235BF。①. Q表(biao)(biao)(biao)(biao)示(shi)(shi)屈(qu)服點；②. 235表(biao)(biao)(biao)(biao)示(shi)(shi)材料(liao)的(de)屈(qu)服強(qiang)度(du)(du)，MPa。分別(bie)為195、215、235、275四(si)個(ge)等級；③. B為質量等級號(hao)(hao)，分別(bie)用(yong)(yong)A、B、C、D字母表(biao)(biao)(biao)(biao)示(shi)(shi)。A級不做沖擊試驗(yan)(yan)，B級做常(chang)溫V形缺口沖擊試驗(yan)(yan)；C、D兩級常(chang)用(yong)(yong)在重要(yao)場合(he)下(xia)。④. F表(biao)(biao)(biao)(biao)示(shi)(shi)冶煉(lian)時的(de)脫(tuo)氧方(fang)法，分別(bie)為E、Z、TZ。根據冶煉(lian)過(guo)程(cheng)脫(tuo)氧程(cheng)度(du)(du)分類(lei)：F為沸騰鋼(gang)（open steel）；Z為鎮靜(jing)鋼(gang)（killed steel），可省略不注(zhu)；TZ為特(te)殊鎮靜(jing)鋼(gang)，也可省略不注(zhu)。具體特(te)點見表(biao)(biao)(biao)(biao)1.4.3。

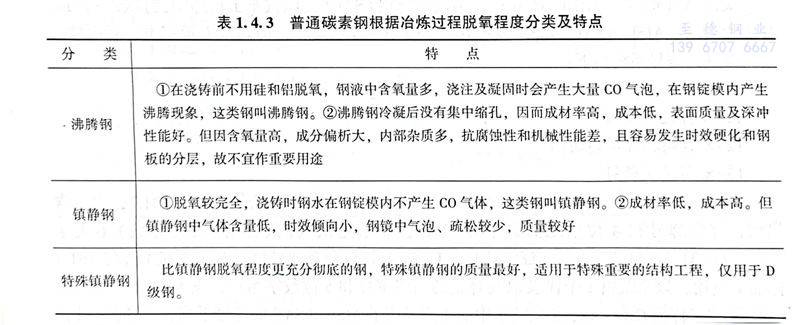

表 3.jpg


  沸(fei)騰鋼： ①. 在澆鑄前不用硅和鋁脫氧，鋼液中含氧量多，澆注及凝固時會產生大量一氧化碳氣泡，在鋼錠模內產生沸騰現象，這類鋼叫沸騰鋼。②. 沸騰鋼冷凝后沒有集中縮孔，因而成材率高，成本低，表面質量及深沖性能好。但因含氧量高，成分偏析大，內部雜質多，抗腐蝕性和機械性能差，且容易發生時效硬化和鋼板的分層，故不宜作重要用途


  鎮靜鋼：①. 脫氧較完全，澆鑄時鋼水在鋼錠模內不產生一氧化碳氣體，這類鋼叫鎮靜鋼。②. 成材率低，成本高。但鎮靜鋼中氣體含量低，時效傾向小，鋼鏡中氣泡、疏松較少，質量較好。


  特殊鎮靜鋼(gang)：比鎮靜鋼脫氧程度更充分徹底的鋼，特殊鎮靜鋼的質量最好，適用于特殊重要的結構工程，僅用于D級鋼。
