1. 輸(shu)送NaOH的(de)碳(tan)鋼(gang)或(huo)低合金鋼(gang)管道在一(yi)定的(de)條(tiao)件下，能(neng)引(yin)起碳(tan)鋼(gang)材料的(de)應力(li)腐蝕開裂（堿(jian)脆）。影響碳(tan)鋼(gang)產生應力(li)腐蝕開裂的(de)因素有堿(jian)液(ye)濃度、溫度和材料中存在的(de)殘余應力(li)等。

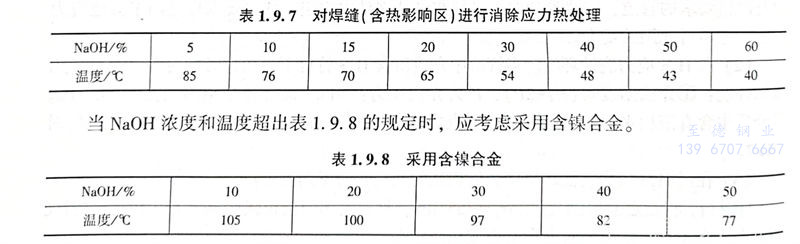

  2. 一(yi)般情況下(xia)，當NaOH濃度(du)和溫度(du)超(chao)出(chu)表1.9.7的(de)規(gui)定(ding)時，應對焊縫（含(han)熱影(ying)響區）進(jin)行消(xiao)除應力熱處(chu)理。


表 7.jpg


  3. 碳(tan)鋼(gang)和(he)低合(he)金(jin)鋼(gang)在NaOH溶液中的(de)應(ying)用(yong)范圍見本書第四章(zhang)圖4.2.16。


  碳素(su)鋼(gang)和(he)(he)低合(he)金鋼(gang)管(guan)道(dao)的(de)操(cao)作(zuo)(zuo)溫(wen)度和(he)(he)堿液溶液位(wei)于(yu)圖4.2.16的(de)B區(qu)時，焊后或(huo)(huo)冷加工后應(ying)(ying)進(jin)行消除應(ying)(ying)力(li)熱處理(li)。熱處理(li)溫(wen)度宜為(wei)600～650℃，保溫(wen)時間(jian)2.4min／mm，且不(bu)應(ying)(ying)少于(yu)1h，當操(cao)作(zuo)(zuo)溫(wen)度和(he)(he)堿液濃度位(wei)于(yu)A區(qu)時，碳素(su)鋼(gang)和(he)(he)低合(he)金鋼(gang)制的(de)管(guan)道(dao)焊后不(bu)需進(jin)行消除應(ying)(ying)力(li)熱處理(li)，開停(ting)工或(huo)(huo)檢修期間(jian)應(ying)(ying)采取(qu)水沖選，不(bu)得(de)進(jin)行蒸(zheng)汽(qi)吹(chui)掃(sao)；當操(cao)作(zuo)(zuo)溫(wen)度和(he)(he)堿液濃度位(wei)于(yu)C區(qu)時，材料(liao)應(ying)(ying)選用鎳(nie)基(ji)合(he)金。
