1. 接(jie)口連(lian)接(jie)安裝結(jie)構(gou)

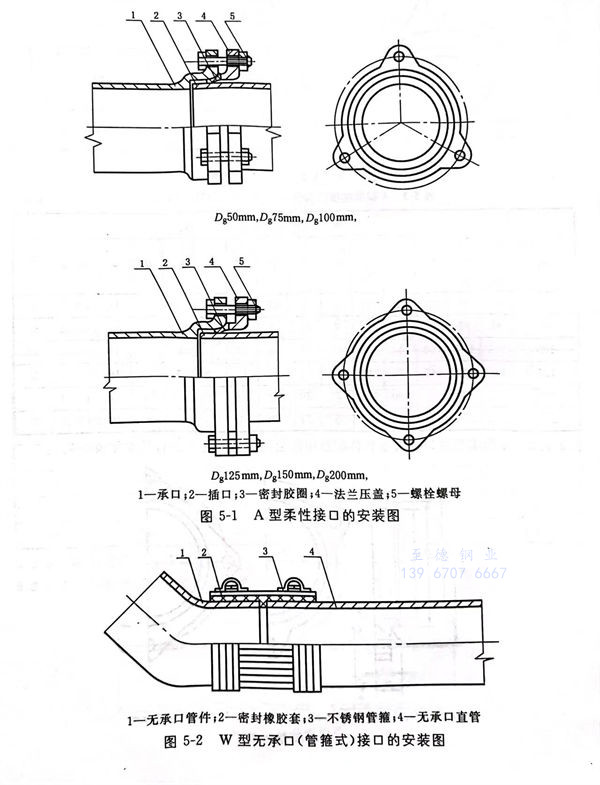

   a.  A型柔性(xing)接口的安裝(zhuang)結構圖見圖5-1。

   b.  W型無承口(kou)（管箍式(shi)）接(jie)口(kou)的安(an)裝結構圖見圖5-2。

2. A 型柔(rou)性接口直管(guan)

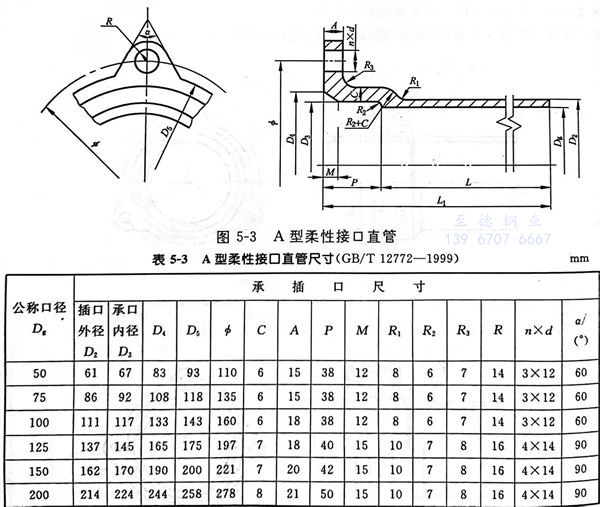

   a.  A 型(xing)柔(rou)性接口(kou)直管(guan)型(xing)式見(jian)圖 5-3 ，尺寸見(jian)表 5-3 。

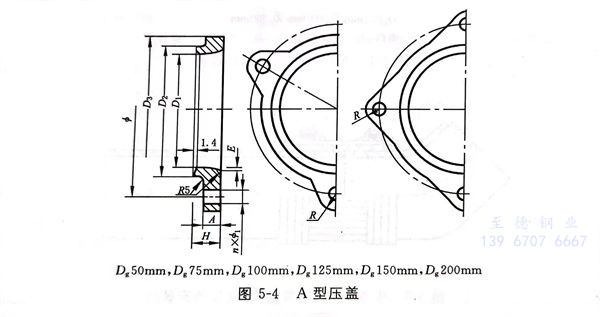

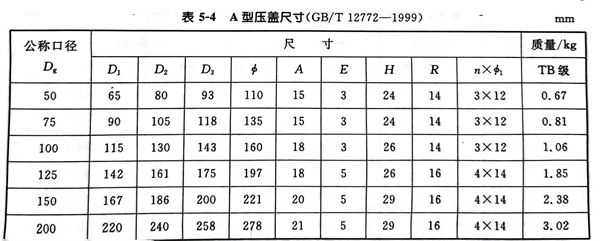

   b.  A 型(xing)(xing)柔性接(jie)口直管(guan)及管(guan)件配套用(yong)法蘭壓(ya)蓋(gai)型(xing)(xing)式見(jian)圖 5-4 ，尺(chi)寸見(jian)表 5-4 。

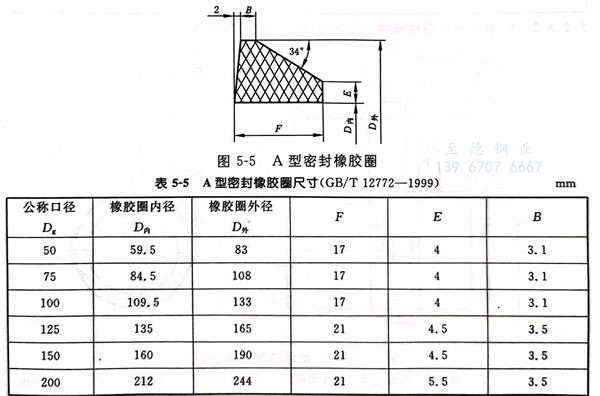

   c.  A 型柔性接口(kou)直管及管件配套用密(mi)封(feng)橡膠圈型式見圖(tu) 5-5 ，尺寸(cun)見表 5-5 。

3. W 型無承口直管及管件

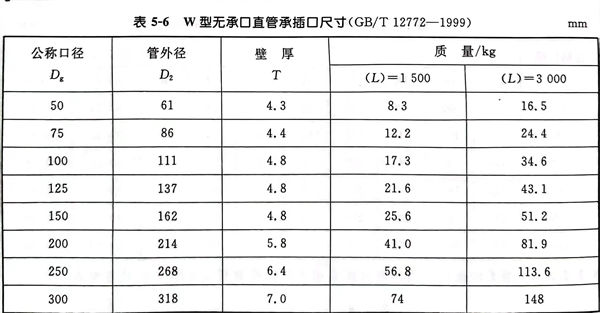

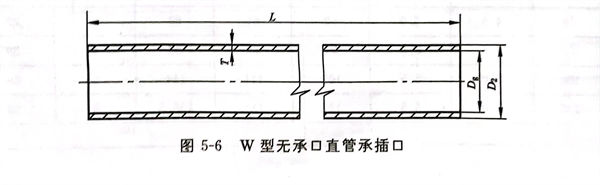

   a.  W 型(xing)無承(cheng)口直管(guan)承(cheng)插口型(xing)式見圖 5-6 ，尺寸見表 5-6 。

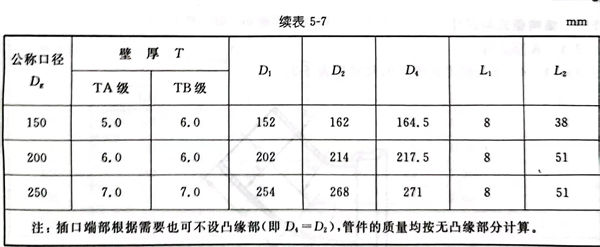

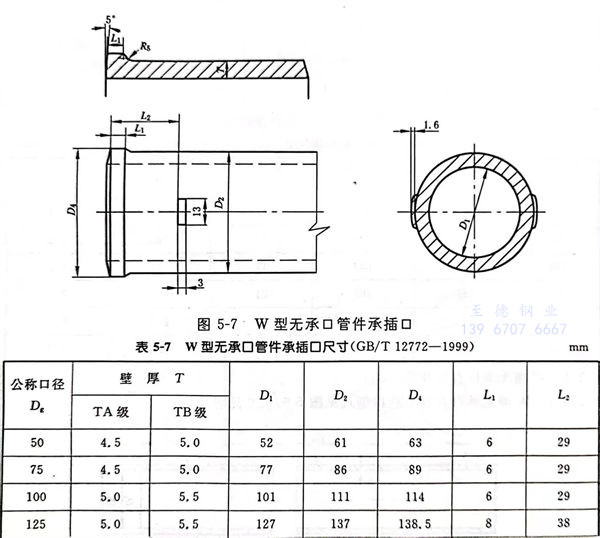

   b.  W 型無承(cheng)口管件承(cheng)插口型式見圖 5-7 ，尺寸見表 5-7 。

   c.  W 型(xing)無承口連接管箍由供需(xu)雙(shuang)方協商確定。

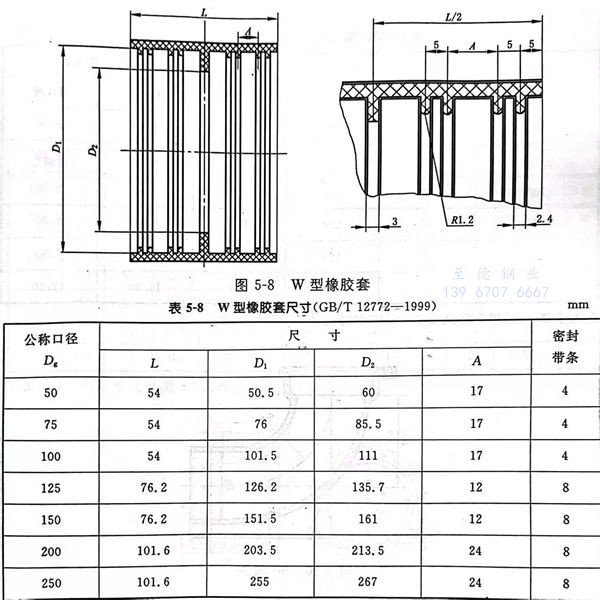

   d.  W 型無承(cheng)口連接外箍(gu)的(de)密封橡(xiang)膠套型式(shi)見圖5-8，尺寸見表5-8。
