1. 管(guan)件的(de)主要尺(chi)寸見(jian)7.2條。在沒(mei)有規定(ding)最大或(huo)最小尺(chi)寸時，管(guan)件從(cong)端面到端面，端面到中心的(de)尺(chi)寸偏(pian)差見(jian)表7-22。
注：活(huo)接(jie)頭(tou)端(duan)面(mian)到端(duan)面(mian)和(he)端(duan)面(mian)到中心(xin)的尺寸，由(you)于管件(jian)公差和(he)設計的綜(zong)合影響(xiang)，最后(hou)的裝配結(jie)果可能不符合所給公差。

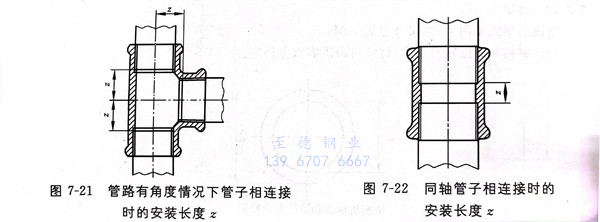

2. 安(an)(an)裝(zhuang)長度(du)(du)（z）用作安(an)(an)裝(zhuang)期間(jian)的(de)(de)幫助和指(zhi)導(dao)，其準(zhun)確性(xing)取決于7.3.1條中(zhong)所給公差及GB／T 7306.1和GB／T 7306.2中(zhong)規定(ding)的(de)(de)螺紋公差，在(zai)7.2條（即管(guan)(guan)(guan)(guan)件結構型式及尺寸(cun)）中(zhong)給出的(de)(de)尺寸(cun)（z1、z2與(yu)z3）是管(guan)(guan)(guan)(guan)子端(duan)部到管(guan)(guan)(guan)(guan)件軸線（見圖7-21）或(huo)管(guan)(guan)(guan)(guan)子端(duan)部之間(jian)的(de)(de)平(ping)均距離（見圖7-22）。在(zai)管(guan)(guan)(guan)(guan)路(lu)有角度(du)(du)的(de)(de)情況下，管(guan)(guan)(guan)(guan)子相連接時的(de)(de)安(an)(an)裝(zhuang)長度(du)(du)z1見圖7-21。同軸管(guan)(guan)(guan)(guan)子相連接時的(de)(de)安(an)(an)裝(zhuang)長度(du)(du)z1見圖7-22。
這些(xie)安裝尺寸給(gei)出的是(shi)端面(mian)到端面(mian)或端面(mian)到中心(xin)的尺寸減去(qu)平(ping)(ping)均(jun)配合(he)長(chang)度計算得到的，平(ping)(ping)均(jun)配合(he)長(chang)度是(shi)按(an)GB／T 7306.1和GB／T 7306.2給(gei)出的尺寸加以圓整。平(ping)(ping)均(jun)配合(he)長(chang)度見表7-23。
3. 扳手平面對(dui)邊寬度尺寸，S取決于管件(jian)的設(she)計，由(you)制造方確定。
a. 管(guan)堵的(de)平(ping)面應是方(fang)形的(de)，其(qi)他小于或(huo)等(deng)于3/4管(guan)件(jian)的(de)平(ping)面應是六(liu)邊(bian)形的(de)，大于3/4的(de)管(guan)件(jian)的(de)平(ping)面可以是六(liu)邊(bian)形或(huo)八(ba)(ba)邊(bian)形。活接(jie)頭零(ling)件(jian)的(de)平(ping)面（除(chu)連接(jie)螺母外）可以是六(liu)邊(bian)、八(ba)(ba)邊(bian)或(huo)十邊(bian)形的(de)。
b. 扳(ban)手(shou)(shou)平(ping)(ping)面的最小(xiao)厚度見表7-24。對鎖緊(jin)螺母(mu)任何(he)形式的倒角均不應使扳(ban)手(shou)(shou)平(ping)(ping)面的厚度小(xiao)于(yu)表7-24中給出的尺寸。
4. 螺紋
a. 管件螺紋(wen)(wen)(wen)應(ying)符(fu)合GB／T7306.1-2000《55°密封管螺紋(wen)(wen)(wen) 第1部分：圓(yuan)(yuan)(yuan)柱(zhu)內(nei)螺紋(wen)(wen)(wen)與圓(yuan)(yuan)(yuan)錐(zhui)(zhui)外螺紋(wen)(wen)(wen)》和GB／T 7306.2-2000《55°密封管螺紋(wen)(wen)(wen) 第2部分：圓(yuan)(yuan)(yuan)錐(zhui)(zhui)內(nei)螺紋(wen)(wen)(wen)與圓(yuan)(yuan)(yuan)錐(zhui)(zhui)外螺紋(wen)(wen)(wen)》的規定，外螺紋(wen)(wen)(wen)為圓(yuan)(yuan)(yuan)錐(zhui)(zhui)形(xing)（R），內(nei)螺紋(wen)(wen)(wen)可以是(shi)圓(yuan)(yuan)(yuan)柱(zhu)形(xing)（Rp）或圓(yuan)(yuan)(yuan)錐(zhui)(zhui)形(xing)（Rc）。
b. 活接頭螺(luo)(luo)母(mu)(mu)的(de)螺(luo)(luo)紋(wen)(wen)(wen)與螺(luo)(luo)母(mu)(mu)配(pei)合的(de)螺(luo)(luo)紋(wen)(wen)(wen)應(ying)符(fu)合GB／T 7307-2001《55°非密(mi)封管螺(luo)(luo)紋(wen)(wen)(wen)》的(de)規(gui)定(ding)，允許采(cai)用公(gong)制螺(luo)(luo)紋(wen)(wen)(wen)，應(ying)符(fu)合GB／T 192-2003《普通(tong)螺(luo)(luo)紋(wen)(wen)(wen) 基本(ben)牙型(xing)》、GB／T 193-2003《普通(tong)螺(luo)(luo)紋(wen)(wen)(wen) 直(zhi)徑與螺(luo)(luo)距系列》、GB／T 196-2003《普通(tong)螺(luo)(luo)紋(wen)(wen)(wen) 基本(ben)尺寸》和GB／T 197-2003《普通(tong)螺(luo)(luo)紋(wen)(wen)(wen) 公(gong)差》中(zhong)外螺(luo)(luo)紋(wen)(wen)(wen)6級(ji)(ji)、內螺(luo)(luo)紋(wen)(wen)(wen)7級(ji)(ji)的(de)規(gui)定(ding)。鎖(suo)緊螺(luo)(luo)母(mu)(mu)應(ying)符(fu)合GB／T 7307的(de)規(gui)定(ding)。
c. 螺紋軸(zhou)線夾角的極限偏差
管件(jian)螺紋的軸線應是精確的，測定角度的偏差不超過±0.5°。
d. 螺(luo)紋(wen)端(duan)面的倒角(jiao)
管件螺(luo)(luo)紋(wen)(wen)(wen)端(duan)面(mian)必須倒(dao)角(jiao)，內螺(luo)(luo)紋(wen)(wen)(wen)最小(xiao)(xiao)夾(jia)角(jiao)為90°，端(duan)面(mian)倒(dao)角(jiao)直徑大于(yu)(yu)螺(luo)(luo)紋(wen)(wen)(wen)的大徑。外螺(luo)(luo)紋(wen)(wen)(wen)最小(xiao)(xiao)夾(jia)角(jiao)為60°，端(duan)面(mian)倒(dao)角(jiao)的直徑應小(xiao)(xiao)于(yu)(yu)端(duan)面(mian)螺(luo)(luo)紋(wen)(wen)(wen)的小(xiao)(xiao)徑。
