管(guan)件(jian)與管(guan)子的(de)連接方(fang)式采(cai)用螺紋連接，而工(gong)藝采(cai)用模(mo)鍛成型(xing)和切削加(jia)工(gong)或利用型(xing)材(cai)直(zhi)接加(jia)工(gong)等方(fang)法(fa)制造的(de)管(guan)件(jian)稱(cheng)為(wei)鍛鋼制螺紋管(guan)件(jian)。這種管(guan)件(jian)的(de)規(gui)格較小，通(tong)常公稱(cheng)通(tong)徑范圍為(wei)DN8～DN100。


1. 結構型式與尺寸

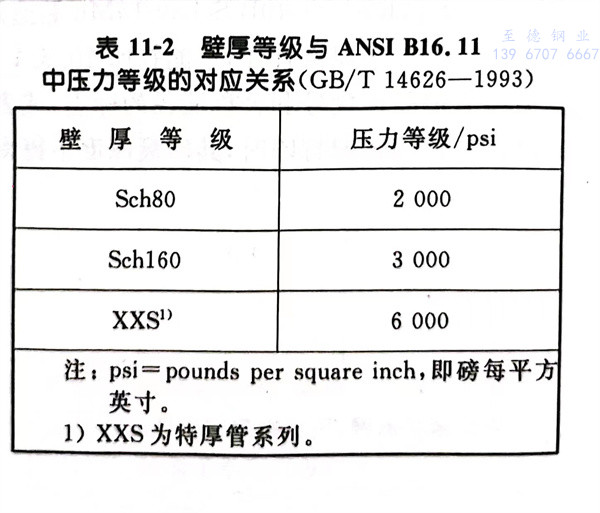

  鑒(jian)于(yu)GB/T 14626-1993《鍛鋼制螺(luo)紋管(guan)件》主要參照(zhao)美國(guo)國(guo)家標準 ANSI B16.11-1980《鍛鋼承插焊和(he)螺(luo)紋管(guan)件》制定(ding)，因此螺(luo)紋管(guan)件按計算其壓(ya)力額定(ding)值的(de)基準管(guan)子分為Sch80、Sch160和(he)XXS 3個(ge)壁(bi)厚等(deng)(deng)級(ji)(ji)。這3個(ge)壁(bi)厚等(deng)(deng)級(ji)(ji)與ANSI B16.11中壓(ya)力等(deng)(deng)級(ji)(ji)的(de)對應關系見表11-2。

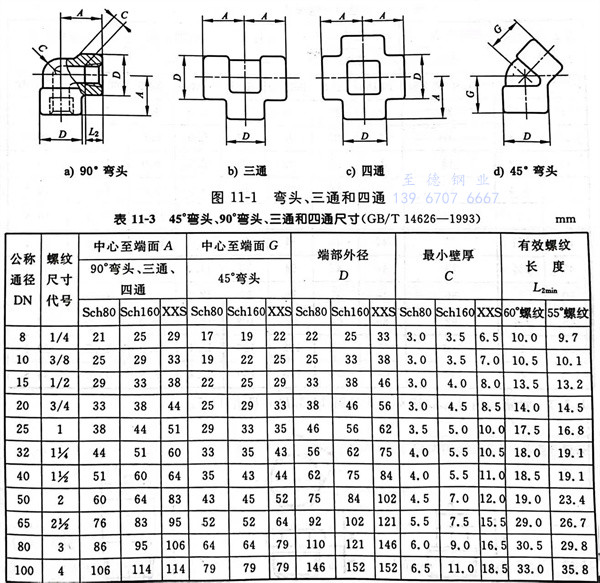

  45°彎頭(tou)(tou)、90°彎頭(tou)(tou)、三通(tong)和四(si)通(tong)型(xing)式(shi)見(jian)圖11-1，尺寸(cun)見(jian)表11-3。

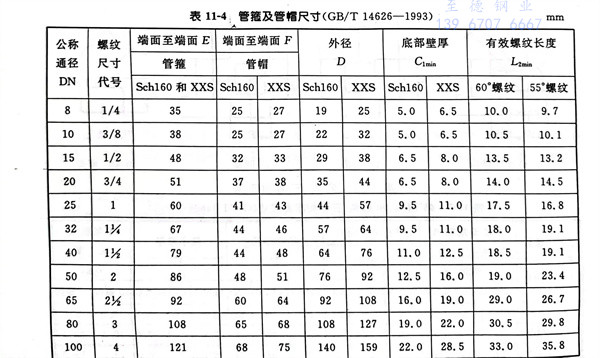

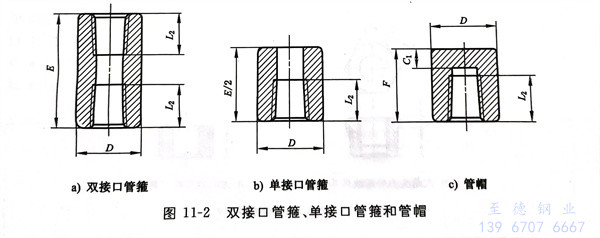

  管箍和管帽型式(shi)見(jian)(jian)圖 11-2 ，尺寸(cun)見(jian)(jian)表 11-4 。

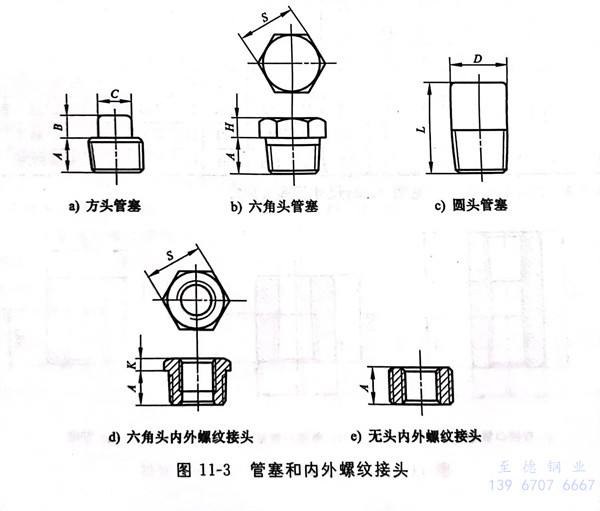

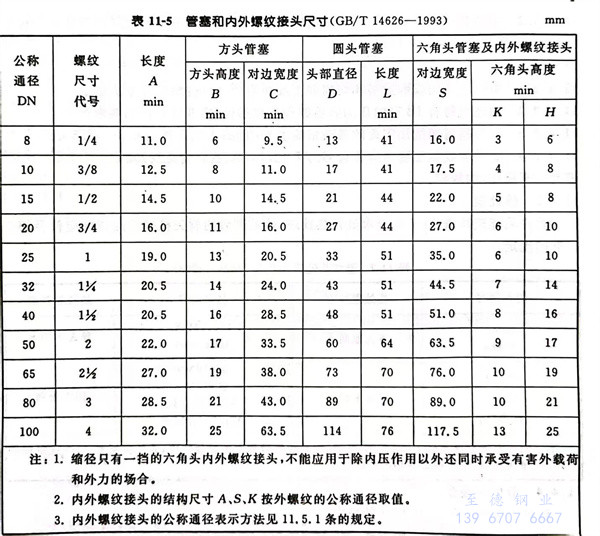

  管塞和(he)內外螺(luo)紋接頭型式見圖11-3，尺寸見表11-5。





2. 公差


  除(chu)螺紋(wen)尺寸(cun)以(yi)外，管件標(biao)準所(suo)(suo)規定的(de)其他所(suo)(suo)有尺寸(cun)的(de)未注(zhu)公差采用GB/T 1804《一(yi)般(ban)公差線性尺寸(cun)和未注(zhu)公差》中規定的(de)V級(ji)。


  管(guan)件(jian)相對應兩螺(luo)紋軸線間的(de)(de)(de)同軸度公差(cha)采用GB/T1184《形狀和位置公差(cha)未(wei)注公差(cha)的(de)(de)(de)規定》中規定的(de)(de)(de)D級。
