管(guan)(guan)件(jian)與管(guan)(guan)子的(de)連接(jie)(jie)方式采(cai)用螺紋(wen)連接(jie)(jie)，而工(gong)藝采(cai)用模鍛成型(xing)和切(qie)削加工(gong)或(huo)利用型(xing)材(cai)直接(jie)(jie)加工(gong)等(deng)方法制造的(de)管(guan)(guan)件(jian)稱(cheng)為(wei)鍛鋼制螺紋(wen)管(guan)(guan)件(jian)。這種管(guan)(guan)件(jian)的(de)規格較小，通(tong)常公稱(cheng)通(tong)徑(jing)范圍為(wei)DN8～DN100。


一(yi)、標記

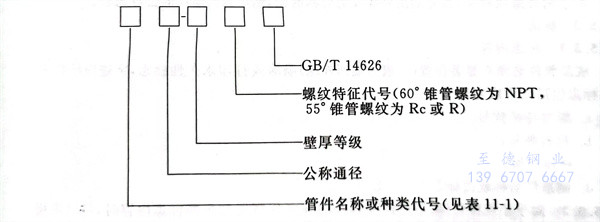

 1. 標記內容(rong)


雜 1.jpg



 2. 標記示例


 公稱通(tong)徑DN50、壁(bi)厚等級為Sch80的60°錐(zhui)管螺(luo)紋等徑三通(tong)：


     TT(S)50-Sch80 NPT GB/T 14626


 公稱通徑(jing)DN50×40×32×25、壁厚(hou)等級為Sch160的55°錐管螺紋(wen)異徑(jing)四通：


     TCR(R)50×40×32×25-Sch160 Rc GB/T 14626


 公稱通徑DN50×32的60°錐管螺紋(wen)無頭內(nei)外螺紋(wen)接(jie)頭：


     FB 50×32 NPT GB/T 14626



二(er)、異徑(jing)管件(jian)公稱通(tong)徑(jing)的表示方法


 1. 異徑(jing)彎頭和異徑(jing)雙接(jie)口管箍(gu)


   首(shou)先(xian)給(gei)出大端的(de)公稱通徑(jing)，然后為小端的(de)公稱通徑(jing)。


 2. 異徑三通(tong)和(he)異徑四通(tong)


   對于異徑(jing)三通，首(shou)先(xian)給出最大(da)端(duan)(duan)的公(gong)稱(cheng)(cheng)通徑(jing)，然后是與最大(da)端(duan)(duan)相對應的那一端(duan)(duan)的公(gong)稱(cheng)(cheng)通徑(jing)，最后給出支(zhi)管端(duan)(duan)的公(gong)稱(cheng)(cheng)通徑(jing)。

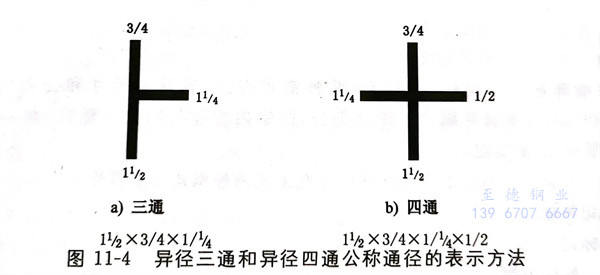

   對于(yu)異(yi)徑(jing)四(si)通，首(shou)先給出(chu)最(zui)大端的(de)公(gong)稱通徑(jing)，其次是與最(zui)大端相(xiang)對應的(de)另一端的(de)公(gong)稱通徑(jing)，第三個給出(chu)的(de)是另外兩(liang)端中的(de)較大端的(de)公(gong)稱通徑(jing)，最(zui)后給出(chu)剩余一端的(de)公(gong)稱通徑(jing)，見圖11-4。


 3. 內外螺紋(wen)接頭(tou)


   對于(yu)內(nei)外螺紋(wen)接(jie)頭，首先給出外螺紋(wen)的(de)公(gong)稱(cheng)通徑(jing)，然(ran)后(hou)為內(nei)螺紋(wen)的(de)公(gong)稱(cheng)通徑(jing)。


圖 4.jpg



三、標志(zhi)


 1. 標(biao)志內容


  成(cheng)品管件必須在顯著位置（一般(ban)為端部外(wai)緣(yuan)）噴涂(tu)或打印永(yong)久(jiu)性標(biao)志(zhi)，字跡應清晰完整(zheng)，標(biao)志(zhi)包(bao)括以下內(nei)容：


    a. 螺紋特征代號；


    b. 材料(liao)牌號；


    c. 壁厚等級；


    d. 制造廠名稱(cheng)或商標(biao)。


 2.  對(dui)于小規格(ge)管件，不能(neng)打印11.5.3.1條所規定的全(quan)部標(biao)志(zhi)內容時，可以采用銘牌、標(biao)簽等(deng)方法進(jin)行標(biao)志(zhi)。


 3. 使用鋼(gang)印打印時(shi)，其(qi)印痕深度應不影響管件的強(qiang)度。
