某工程配(pei)管(guan)設(she)計(ji)時(shi)，由3D軟件(jian)(jian)商開(kai)發(fa)了(le)軟件(jian)(jian)插(cha)件(jian)(jian)，使(shi)軟件(jian)(jian)內的(de)管(guan)子顯(xian)示(shi)了(le)管(guan)道焊縫的(de)位(wei)置(zhi)，在三維軟件(jian)(jian)配(pei)管(guan)設(she)計(ji)模(mo)型內自動(dong)(dong)顯(xian)示(shi)了(le)焊縫區域(yu)，軟件(jian)(jian)可自動(dong)(dong)檢測焊縫區域(yu)與結構、管(guan)架等設(she)施沖突的(de)位(wei)置(zhi)，實現了(le)配(pei)管(guan)設(she)計(ji)更高效的(de)精(jing)細(xi)化(hua)、本(ben)質安(an)全和自動(dong)(dong)化(hua)，見圖2.72。

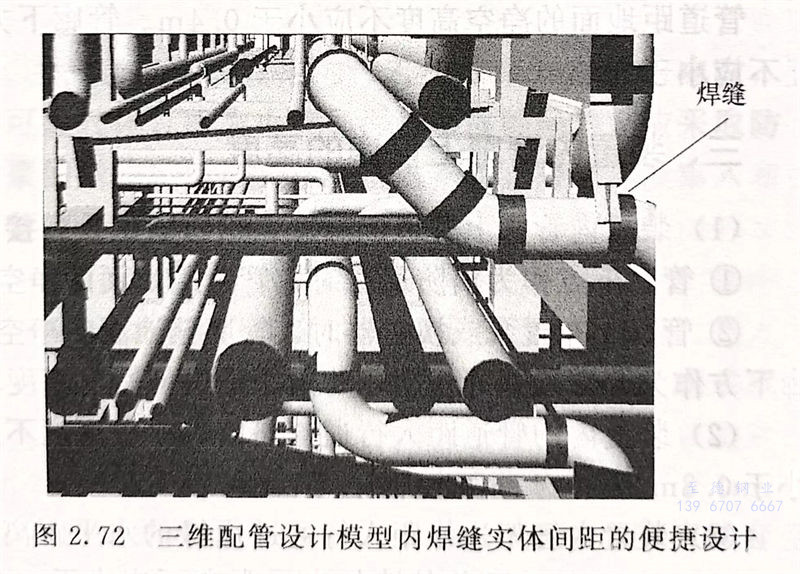

 圖2.72 三維配(pei)管設計模型(xing)內焊縫(feng)實(shi)體間距的(de)便捷(jie)設計
