①. 集(ji)液包應(ying)設(she)置(zhi)在下列場(chang)合

  a. 飽和蒸汽管道的末端或最低點，蒸汽伴熱管的末端，如果蒸汽管道較長時，每隔一定距離亦應設疏水閥；飽和蒸汽管道的每個立式“T”形補償器前或最低點。

  b. 飽和蒸汽系統的減壓閥前和調節閥前。

  c. 蒸汽(qi)分水器及蒸汽(qi)加(jia)熱設備等下(xia)部(bu)。

  d. 經常(chang)處(chu)于(yu)熱備用狀態的設備進氣管(guan)的最低點(dian)。

  e. 擴容器的(de)下部(bu)，分汽缸（蒸汽分配管）的(de)下部(bu)以及水平安裝的(de)波紋補償器的(de)波峰下部(bu)。

  f. 蒸(zheng)汽(qi)水平(ping)管的(de)低點處。

  g. 裝置邊界蒸汽管線切斷閥之前。

②. 水平(ping)敷設(she)的長蒸汽管應(ying)設(she)集液包，其(qi)間隔為：

  a. 在裝置內，飽和(he)蒸汽(qi)宜為80m，過熱蒸汽(qi)宜為160m；

  b. 在裝置外，順坡時宜為300m，逆坡時宜為200m。

③. 管廊上蒸汽總管末端(duan)的集(ji)液包配管應考慮(lv)以(yi)下要(yao)求。

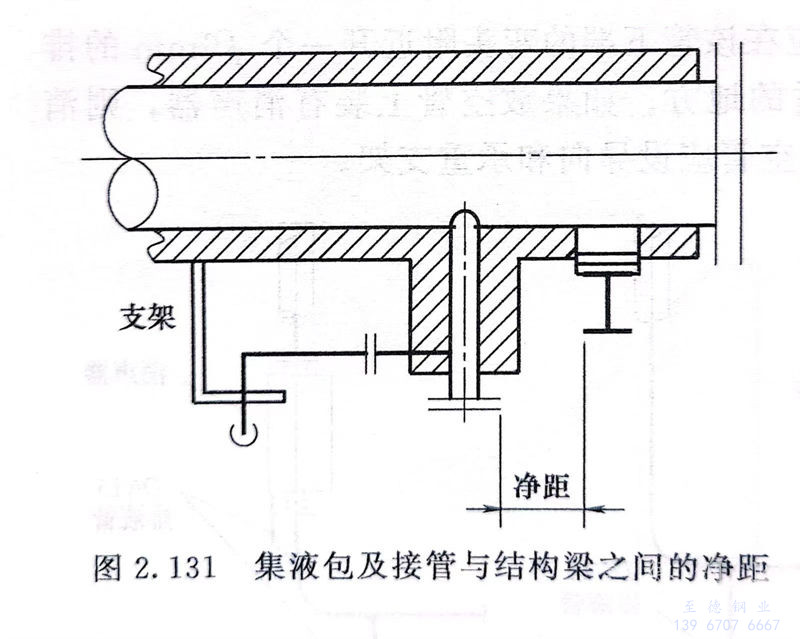

  a. 集(ji)液包及(ji)接管與(yu)梁之間(jian)的(de)凈距(ju)離應(ying)大于(yu)熱位移(yi)量及(ji)保溫所需的(de)空間(jian)，一(yi)般不小于(yu)200mm，見圖2.131。

  b. 集液(ye)包的(de)冷凝水出(chu)(chu)口管(guan)的(de)方位不宜向管(guan)廊梁的(de)一側引出(chu)(chu)，同時避(bi)免與管(guan)廊下(xia)層管(guan)道相碰。疏水閥應(ying)布置在不影響通行的(de)地(di)方。

  c. 集液包(bao)的冷凝水出口管(guan)的走(zou)向，除(chu)考(kao)慮(lv)管(guan)道柔性要(yao)(yao)求外，還(huan)要(yao)(yao)考(kao)慮(lv)便于(yu)設置(zhi)管(guan)道支架及(ji)疏水閥組(zu)的支架。

  d. 在蒸汽主管(guan)(guan)的(de)位(wei)移較大時，靠近主管(guan)(guan)的(de)小管(guan)(guan)支架應(ying)盡量(liang)利用主管(guan)(guan)生根，以減小相對位(wei)移。

  e. 蒸汽管徑小于DN80時，根據(ju)項目要求可(ke)不必采用集液(ye)包，僅設低點(dian)排放至疏水閥即可(ke)。

④. 集液(ye)包的結構(gou)。

  a. 集液(ye)包的冷(leng)凝水出口管線應設切(qie)斷閥(fa)或蒸汽疏水閥(fa)組。

  b. 集(ji)液(ye)包(bao)通(tong)常采(cai)用(yong)標(biao)準管件組(zu)合(he)而成，應符(fu)一合(he)管道等級(ji)規定。集(ji)液(ye)包(bao)下端宜用(yong)法蘭(lan)蓋，兼(jian)作吹掃用(yong)。也可以(yi)用(yong)焊接(jie)管帽，但(dan)需增加排液(ye)口。

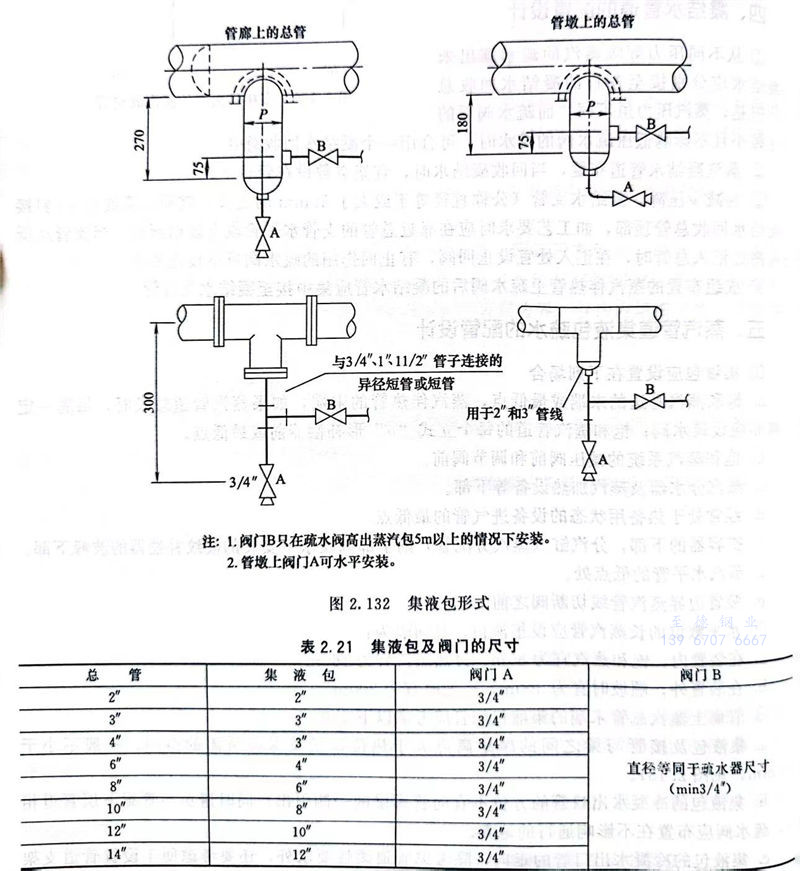

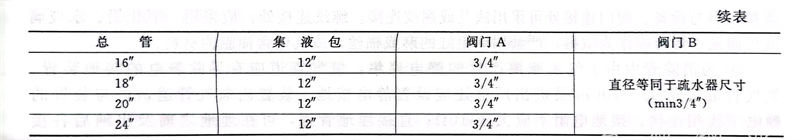

  c. 根(gen)據蒸汽主管的管徑范圍組合(he)形式(shi)，集液包(bao)形式(shi)見(jian)圖2.132、表2.21所示。
