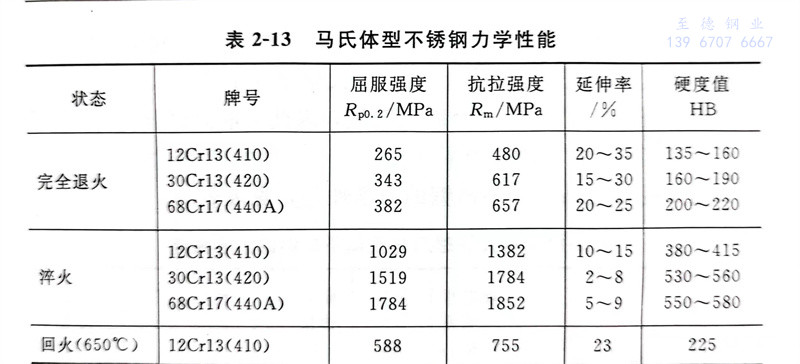

馬氏體型不銹鋼(gang)管因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從香蕉app免費視頻在線觀看:12Cr13（410）不銹鋼(gang)管到高碳68Cr17（440A）不銹鋼(gang)管，不同熱處(chu)理(li)條件相應的(de)力(li)學性能，見表2-13。

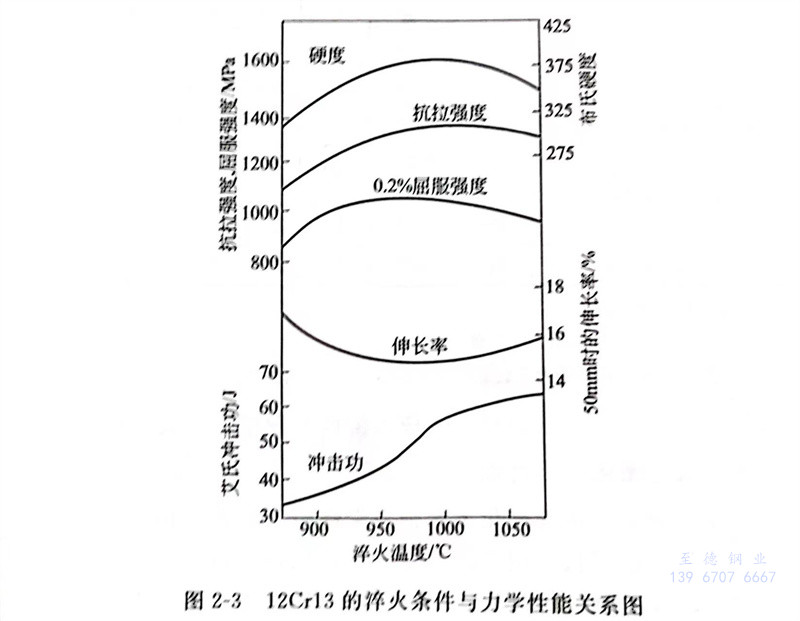

  完全退火(huo)(huo)(huo)是(shi)(shi)(shi)從(cong)變(bian)態點以上升開(kai)始，一(yi)(yi)般(ban)的(de)(de)(de)(de)是(shi)(shi)(shi)從(cong)800～900℃緩慢地冷卻下來(lai)。含碳量越高則其(qi)強度也越高。淬火(huo)(huo)(huo)一(yi)(yi)般(ban)情況下是(shi)(shi)(shi)從(cong)925～1070℃開(kai)始快速冷卻，因為(wei)其(qi)淬火(huo)(huo)(huo)性好(hao)，無論是(shi)(shi)(shi)油冷還是(shi)(shi)(shi)水冷都可以充(chong)分硬(ying)化。但淬火(huo)(huo)(huo)溫(wen)(wen)度過(guo)高時，殘留(liu)的(de)(de)(de)(de)奧氏體就(jiu)多(duo)，回火(huo)(huo)(huo)以后(hou)的(de)(de)(de)(de)強度降低(di)。12Cr13（410）不(bu)銹鋼管(guan)的(de)(de)(de)(de)淬火(huo)(huo)(huo)條(tiao)件與力學性能(neng)的(de)(de)(de)(de)關系(xi)如圖2-3所(suo)示。淬火(huo)(huo)(huo)狀態下的(de)(de)(de)(de)殘留(liu)變(bian)形大，金相組織不(bu)穩定，所(suo)以淬火(huo)(huo)(huo)后(hou)要進行回火(huo)(huo)(huo)處理，力學性能(neng)依回火(huo)(huo)(huo)溫(wen)(wen)度的(de)(de)(de)(de)不(bu)同而變(bian)化。回火(huo)(huo)(huo)時一(yi)(yi)定要避開(kai)400～550℃這個脆化區域，因此一(yi)(yi)般(ban)只進行250℃的(de)(de)(de)(de)低(di)溫(wen)(wen)回火(huo)(huo)(huo)或700℃左右的(de)(de)(de)(de)高溫(wen)(wen)回火(huo)(huo)(huo)。

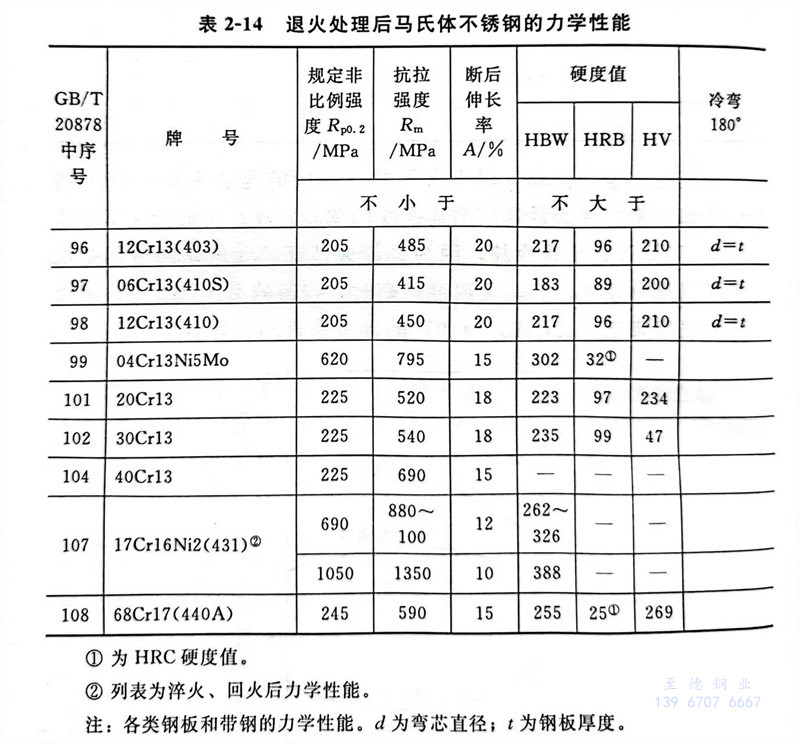

 退火處理后馬氏體不(bu)銹鋼管的(de)力學(xue)性能，見表2-14。

      ①. 為HRC硬度值。

      ②. 列表為淬火(huo)、回(hui)火(huo)后力學性(xing)能。

  注：各類鋼(gang)板和帶(dai)鋼(gang)的力學性能(neng)。d為彎芯直(zhi)徑；t為鋼(gang)板厚(hou)度。

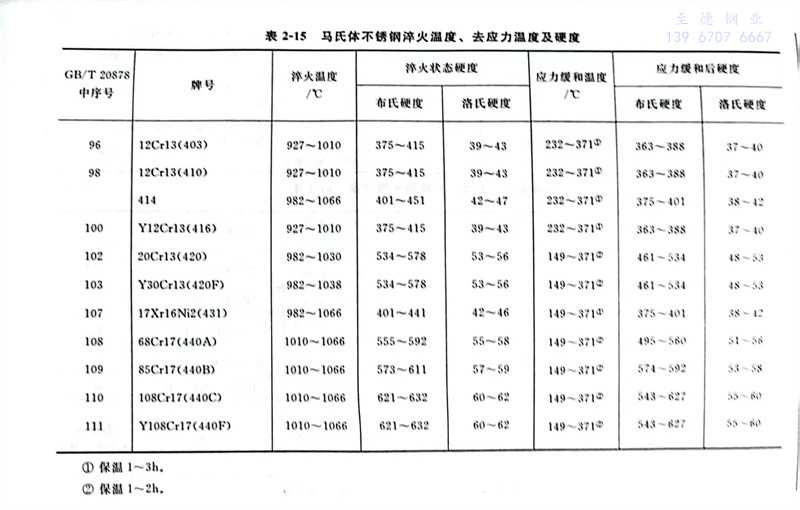

 馬氏(shi)體(ti)不(bu)銹(xiu)鋼淬火溫度(du)、去應力溫度(du)及(ji)硬度(du)，見表(biao)2-15。
