1. 耐熱鋼的冶煉

  冶煉耐熱鋼一般是使用電弧爐或感應爐熔煉。質量要求更高的往往采用真空精煉和爐外精煉工藝。

2. 耐熱(re)鋼的鑄造

  某(mou)些(xie)鑄造(zao)(zao)高(gao)(gao)合金(jin)耐(nai)熱(re)鋼構件(jian)，難(nan)以(yi)進一步加(jia)工變形，但(dan)是生產鑄件(jian)不僅(jin)比(bi)軋材經濟合算，而且鑄件(jian)還有較高(gao)(gao)的(de)持久強(qiang)度。所以(yi)在耐(nai)熱(re)鋼中(zhong)，耐(nai)熱(re)鋼鑄件(jian)占有相當大的(de)比(bi)例。鑄造(zao)(zao)方法除采用砂型鑄造(zao)(zao)外(wai)，還可(ke)用精密鑄造(zao)(zao)工藝以(yi)獲得表面光滑、尺寸精確的(de)產品(pin)。對合成氨和乙(yi)烯裂(lie)解(jie)用的(de)高(gao)(gao)溫爐管往(wang)(wang)往(wang)(wang)采用離心鑄造(zao)(zao)的(de)方法。

3. 耐熱(re)鋼熱(re)處理

  馬氏(shi)體耐熱鋼(gang)的熱處(chu)理使用(yong)調質處(chu)理，以穩定(ding)組(zu)織，得(de)到(dao)良好的綜合力學性能和高溫強度(du)。

  鐵素體鋼不能通過熱處(chu)理(li)強化。為(wei)消除因冷塑性變形加工和焊(han)接所(suo)導(dao)致的內應力，可在650～830℃進行退火處(chu)理(li)，退火后快速冷卻，以便(bian)迅速地經過475℃脆性溫度范圍。

  奧(ao)氏體抗氧化不銹(xiu)鋼大多采用(yong)高(gao)溫固溶熱(re)處(chu)理(li)(li)，以獲得良好的冷變形性。奧(ao)氏體熱(re)強鋼則先用(yong)高(gao)溫固溶處(chu)理(li)(li)，然后再在(zai)高(gao)于(yu)使用(yong)溫度(du)60～100℃條件下進行(xing)時效處(chu)理(li)(li)，使組(zu)織穩定化，同(tong)時析(xi)出第二相(xiang)，以強化基(ji)體。

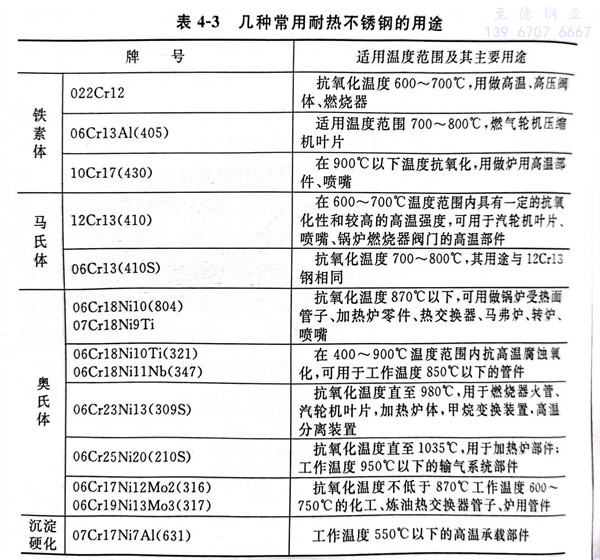

  耐熱鑄鋼大多是(shi)在鑄造態下使(shi)用(yong)，也(ye)有的可根據(ju)耐熱鋼的種類采(cai)用(yong)相應的熱處(chu)理(li)工(gong)藝進行熱處(chu)理(li)。耐熱不銹鋼的用(yong)途見表(biao)4-3。
