簡單控(kong)制(zhi)系統是由被控(kong)對象(xiang)、測量(liang)元件、變送(song)器、控(kong)制(zhi)期(qi)和(he)執(zhi)行器所組成(cheng)的(de)單回路負反饋控(kong)制(zhi)系統。它是最基本(ben)、最常見、應用最為廣泛的(de)控(kong)制(zhi)系統。

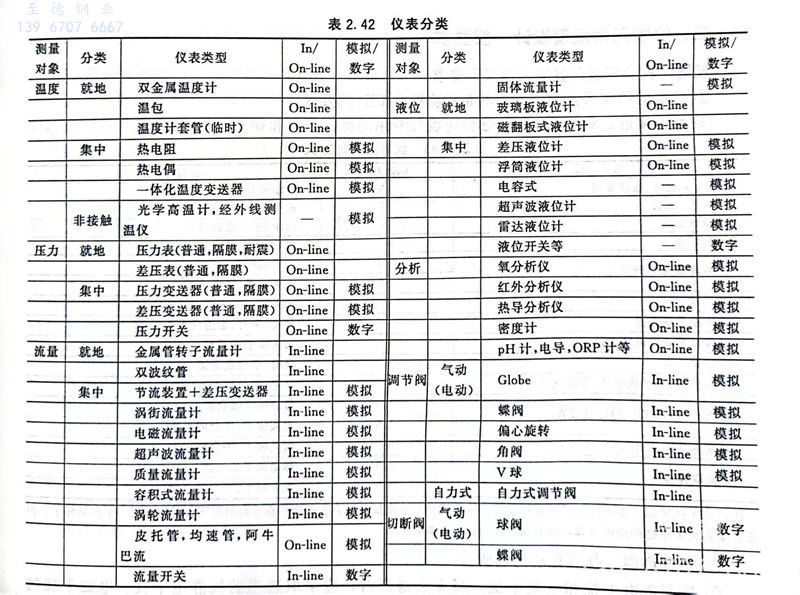

  按(an)(an)(an)測(ce)量的工藝參數分(fen)(fen)(fen)為：溫度、壓力(li)、流量、液位、分(fen)(fen)(fen)析(xi)儀(yi)表。按(an)(an)(an)操作需(xu)要分(fen)(fen)(fen)為：就地(di)、遠傳(chuan)類儀(yi)表。按(an)(an)(an)控制要求分(fen)(fen)(fen)為：調節閥、切斷閥等。按(an)(an)(an)儀(yi)表使用能源(yuan)分(fen)(fen)(fen)為：氣(qi)動、電動和液動儀(yi)表（較少(shao)用）。按(an)(an)(an)儀(yi)表信號(hao)分(fen)(fen)(fen)為：模擬儀(yi)表、數字儀(yi)表。按(an)(an)(an)儀(yi)表安裝位置分(fen)(fen)(fen)為：In-line（在(zai)管道里(li)）、On-line（在(zai)管道上）儀(yi)表。具體見表2.42。

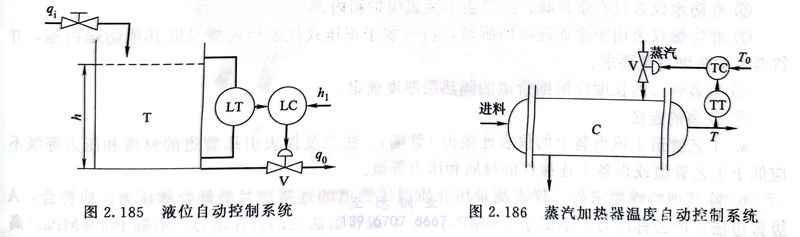

  如圖2.185所示(shi)，一個(ge)液(ye)(ye)位自動調節系(xi)統，液(ye)(ye)體儲罐(guan)（T）作為被控對(dui)象(xiang)、一個(ge)液(ye)(ye)位變(bian)送器（LT），一個(ge)液(ye)(ye)位控制(zhi)器（LC）和一個(ge)執行器（V）組成(cheng)一個(ge)簡單的(de)控制(zhi)系(xi)統，通(tong)過(guo)執行器的(de)開(kai)度變(bian)化調節輸出量(liang)qo的(de)量(liang)值大小(xiao)，從而實(shi)現儲罐(guan)液(ye)(ye)面穩定(ding)，保(bao)持在一定(ding)范(fan)圍內(nei)。一般情況(kuang)下(xia)，液(ye)(ye)位變(bian)送器（LT）和執行器（V）屬于配管設(she)計范(fan)圍。

  如圖2.186所(suo)示，一(yi)個(ge)(ge)蒸(zheng)(zheng)汽加熱器(qi)作(zuo)為被控對象（C）、一(yi)個(ge)(ge)溫度(du)(du)變送器(qi)（TT）、一(yi)個(ge)(ge)溫度(du)(du)控制器(qi)（TC）和一(yi)個(ge)(ge)蒸(zheng)(zheng)汽流量控制閥(fa)作(zuo)為執行器(qi)（V）組成(cheng)一(yi)個(ge)(ge)蒸(zheng)(zheng)汽加熱器(qi)溫度(du)(du)自動控制系統。

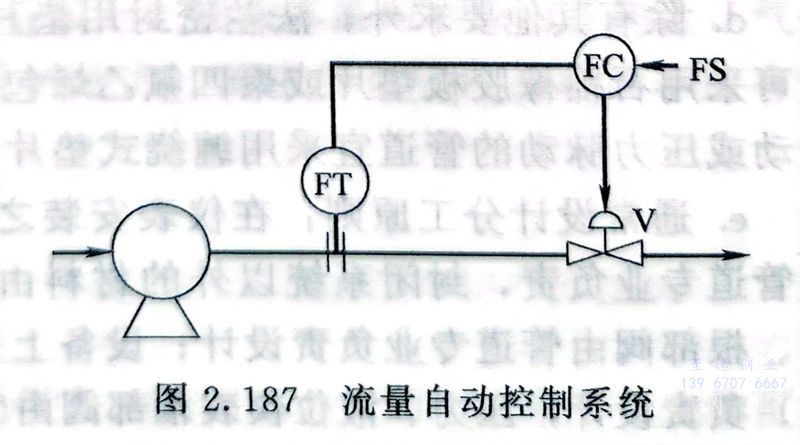

  如(ru)圖2.187所(suo)示，是一(yi)(yi)個流量(liang)自動控(kong)制系，其中，管理系統(tong)作為被控(kong)對象、一(yi)(yi)個流量(liang)計（FT）、一(yi)(yi)個流量(liang)控(kong)制器（FC）和一(yi)(yi)個流量(liang)控(kong)制閥作為執行器。

工程(cheng)應(ying)用：不明白儀(yi)表控制基本原理造(zao)成的配管設計錯誤

  儲(chu)罐（T）的(de)直徑40m，某(mou)配管設(she)計人，因(yin)不清(qing)楚基(ji)本的(de)儀表控制(zhi)原理(li)，把液(ye)位變送(song)器(qi)（LT）和執行器(qi)（V）分別布置在了儲(chu)罐的(de)兩側，造成液(ye)位變送(song)器(qi)（LT）和執行器(qi)（V）距離偏遠，無法連接的(de)設(she)計錯誤。
