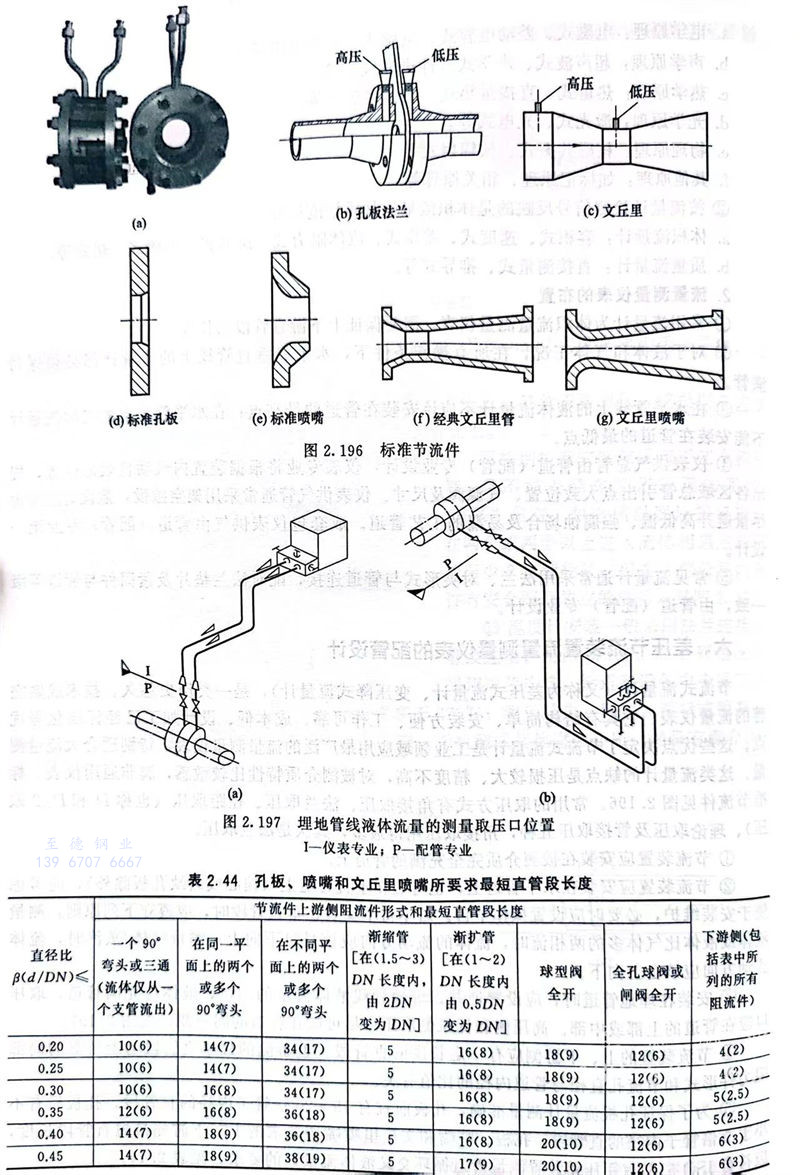

節流(liu)式(shi)(shi)流(liu)量(liang)(liang)計(ji)（又稱為差壓(ya)(ya)(ya)式(shi)(shi)流(liu)量(liang)(liang)計(ji)、變壓(ya)(ya)(ya)降式(shi)(shi)流(liu)量(liang)(liang)計(ji)），是(shi)一類歷史悠久、技術成(cheng)熟(shu)完善的(de)流(liu)量(liang)(liang)儀表。它具有結構簡單(dan)、安裝方便、工(gong)作可靠、成(cheng)本低、設計(ji)加(jia)工(gong)已經標準化(hua)等優(you)點(dian)。這些優(you)點(dian)決定了節流(liu)式(shi)(shi)流(liu)量(liang)(liang)計(ji)是(shi)工(gong)業(ye)領域(yu)應用(yong)最廣(guang)泛的(de)流(liu)量(liang)(liang)測量(liang)(liang)儀表，特別適合大流(liu)量(liang)(liang)測量(liang)(liang)。這類流(liu)量(liang)(liang)計(ji)的(de)缺點(dian)是(shi)壓(ya)(ya)(ya)損較大、精度不高，對被測介質(zhi)特性(xing)比較敏(min)感，屬非通用(yong)儀表。標準節流(liu)件見圖2.196。常用(yong)的(de)取(qu)(qu)(qu)壓(ya)(ya)(ya)方式(shi)(shi)有角接取(qu)(qu)(qu)壓(ya)(ya)(ya)、法蘭取(qu)(qu)(qu)壓(ya)(ya)(ya)、徑(jing)距(ju)取(qu)(qu)(qu)壓(ya)(ya)(ya)（也稱D和(he)D／2取(qu)(qu)(qu)壓(ya)(ya)(ya)）、理論(lun)取(qu)(qu)(qu)壓(ya)(ya)(ya)及(ji)管接取(qu)(qu)(qu)壓(ya)(ya)(ya)五(wu)種，角接取(qu)(qu)(qu)壓(ya)(ya)(ya)用(yong)得(de)最多，其(qi)次是(shi)法蘭取(qu)(qu)(qu)壓(ya)(ya)(ya)。

  ①. 節(jie)流(liu)裝(zhuang)置應安裝(zhuang)在被測介質完全充(chong)滿(man)的管道上。

  ②. 節(jie)流(liu)(liu)裝(zhuang)(zhuang)置應(ying)(ying)(ying)(ying)安裝(zhuang)(zhuang)在(zai)(zai)水平管(guan)(guan)道上(shang)，也可(ke)裝(zhuang)(zhuang)在(zai)(zai)垂直管(guan)(guan)道上(shang)（偏(pian)心或(huo)圓缺孔板除外），應(ying)(ying)(ying)(ying)考慮(lv)便于安裝(zhuang)(zhuang)維護，必要(yao)時應(ying)(ying)(ying)(ying)設置操(cao)作平臺。若不得不安裝(zhuang)(zhuang)在(zai)(zai)垂直管(guan)(guan)段時，應(ying)(ying)(ying)(ying)遵(zun)守下(xia)列(lie)原則：測量液(ye)體或(huo)液(ye)體比氣體多的兩(liang)相(xiang)流(liu)(liu)時，流(liu)(liu)體的流(liu)(liu)動(dong)方向(xiang)應(ying)(ying)(ying)(ying)該(gai)是自(zi)下(xia)向(xiang)上(shang)；測量氣體／蒸(zheng)汽時，流(liu)(liu)體流(liu)(liu)動(dong)方向(xiang)應(ying)(ying)(ying)(ying)該(gai)自(zi)上(shang)向(xiang)下(xia)。

  ③. 安裝在埋地管(guan)道(dao)時，應設置地井。埋地管(guan)線液(ye)體(ti)流(liu)量(liang)的(de)測量(liang)，液(ye)體(ti)應充(chong)滿管(guan)道(dao)，取壓口應在管(guan)道(dao)的(de)上部或中部。高壓側(ce)和低壓側(ce)取壓口盡可能在管(guan)道(dao)的(de)同一側(ce)，見圖(tu)2.197。

  ④. 節流(liu)(liu)裝置的(de)(de)(de)上(shang)、下游側應(ying)有(you)一定長度的(de)(de)(de)直管(guan)段(duan)(duan)。上(shang)游側的(de)(de)(de)最小直管(guan)段(duan)(duan)與上(shang)游側的(de)(de)(de)局(ju)部(bu)阻力件(jian)形式和(he)節流(liu)(liu)孔直徑與管(guan)道內徑的(de)(de)(de)比值有(you)關。

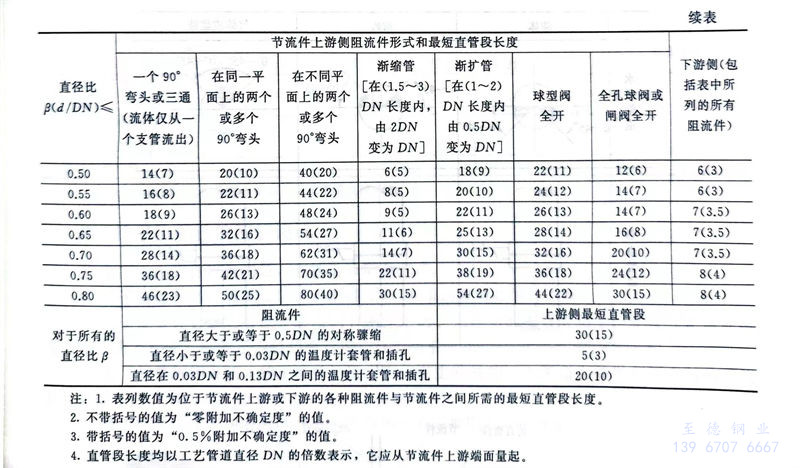

  ⑤.為了(le)保證(zheng)孔板(ban)流量(liang)計測(ce)量(liang)準確，孔板(ban)前宜有15～20倍管(guan)子(zi)內徑(jing)的(de)直(zhi)(zhi)管(guan)段(duan)，孔板(ban)后有不(bu)小于5倍管(guan)子(zi)內徑(jing)的(de)直(zhi)(zhi)管(guan)段(duan)，孔板(ban)、噴嘴和(he)文(wen)丘里噴嘴所(suo)要(yao)求的(de)上、下游側最短直(zhi)(zhi)管(guan)段(duan)長度(du)，應符(fu)合ISO 5167《用壓差裝置測(ce)量(liang)管(guan)道循環交叉液體(ti)流量(liang)》的(de)要(yao)求，見(jian)表2.44。

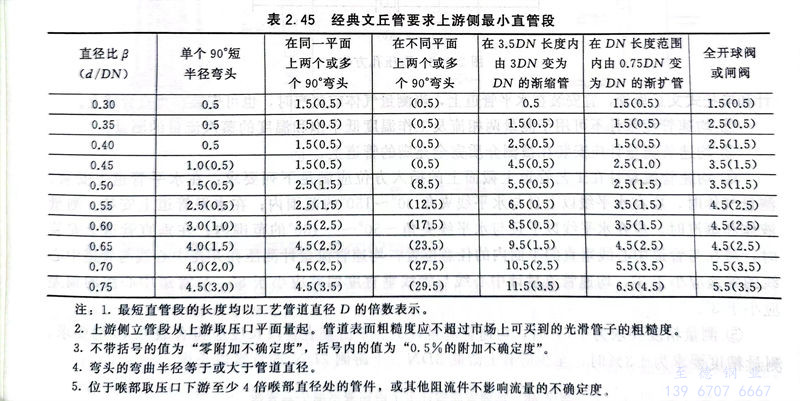

  ⑥. 經典(dian)文丘里管(guan)所要求的上(shang)游側(ce)最短直管(guan)段長度(du)見(jian)表2.45，下(xia)游側(ce)直管(guan)段，從喉部取壓孔處起計算，應為喉管(guan)直徑的4倍。

注(zhu)：1. 最短直管段的(de)長(chang)度均以(yi)工(gong)藝管道直徑(jing)D的(de)倍數表示。

      2. 上(shang)游側立管段(duan)從(cong)上(shang)游取壓口平面量起。管道表面粗糙(cao)度應不超(chao)過市場上(shang)可買到(dao)的(de)光滑管子的(de)粗糙(cao)度。

      3. 不帶括(kuo)號的(de)值(zhi)為“零附(fu)加(jia)不確定(ding)度”，括(kuo)號內(nei)的(de)值(zhi)為“0.5％的(de)附(fu)加(jia)不確定(ding)度”。

      4. 彎頭(tou)的(de)彎曲半徑等(deng)于(yu)或大于(yu)管(guan)道(dao)直(zhi)徑。

      5. 位于(yu)喉部取壓(ya)口(kou)下(xia)游至少4倍(bei)喉部直(zhi)徑(jing)處的管件，或其他(ta)阻(zu)流件不影響流量(liang)的不確定度。

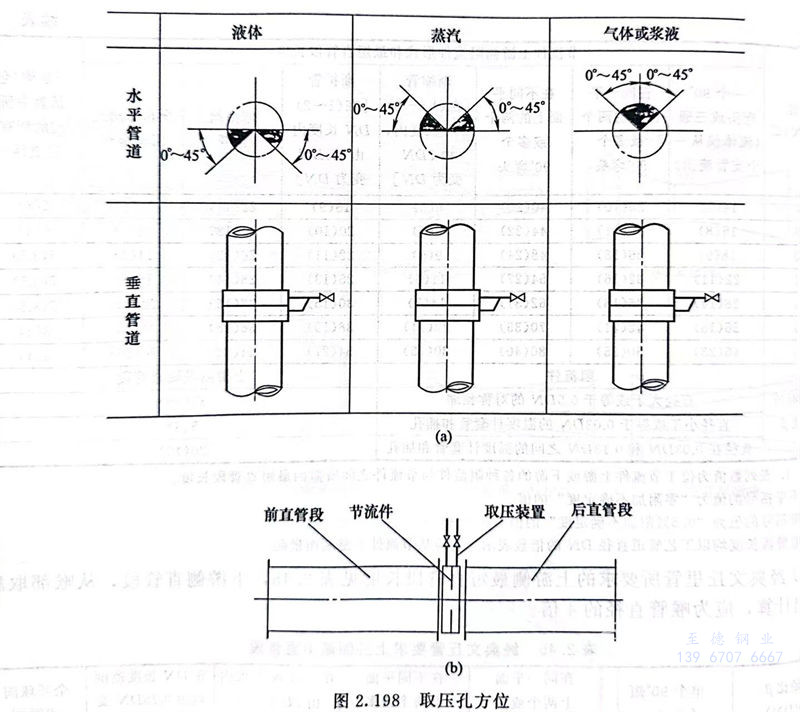

  ⑦. 取壓孔方位見(jian)圖(tu)2.198。

  ⑧. 節流裝置的上、下游直管(guan)(guan)(guan)(guan)段范(fan)圍內，不允許有溫度計套管(guan)(guan)(guan)(guan)、壓力接(jie)管(guan)(guan)(guan)(guan)、取(qu)樣(yang)接(jie)管(guan)(guan)(guan)(guan)、沖洗接(jie)管(guan)(guan)(guan)(guan)和排放接(jie)管(guan)(guan)(guan)(guan)等連接(jie)口。通常流量孔(kong)板(ban)、孔(kong)板(ban)法(fa)(fa)蘭(lan)、取(qu)壓短管(guan)(guan)(guan)(guan)及(ji)(ji)根部閥(fa)由儀表專(zhuan)業(ye)提供。孔(kong)板(ban)法(fa)(fa)蘭(lan)與管(guan)(guan)(guan)(guan)道(dao)(dao)采用焊接(jie)。孔(kong)板(ban)法(fa)(fa)蘭(lan)、取(qu)壓短管(guan)(guan)(guan)(guan)及(ji)(ji)根部閥(fa)由管(guan)(guan)(guan)(guan)道(dao)(dao)專(zhuan)業(ye)設計。
