一(yi)、管廊(lang)平(ping)面布(bu)置形(xing)式分類

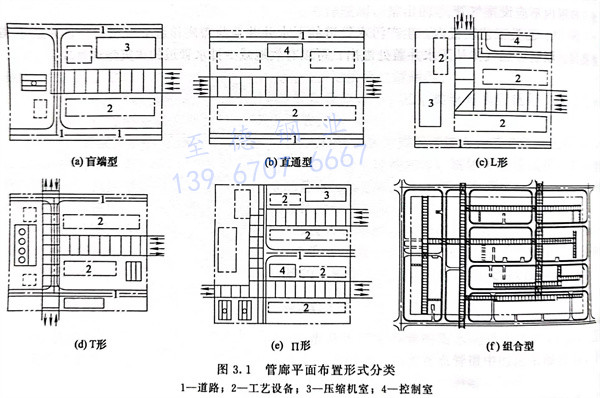

管廊(lang)平面布(bu)置形(xing)式分(fen)類(lei)：盲端型(xing)、直通型(xing)、L形(xing)、T形(xing)、II形(xing)等形(xing)式的(de)管廊(lang)，大型(xing)聯合裝置，一(yi)般采用主管廊(lang)、支(zhi)管廊(lang)組和的(de)形(xing)式，見(jian)圖3.1。
二、管廊側立面(mian)布置形(xing)式分(fen)類

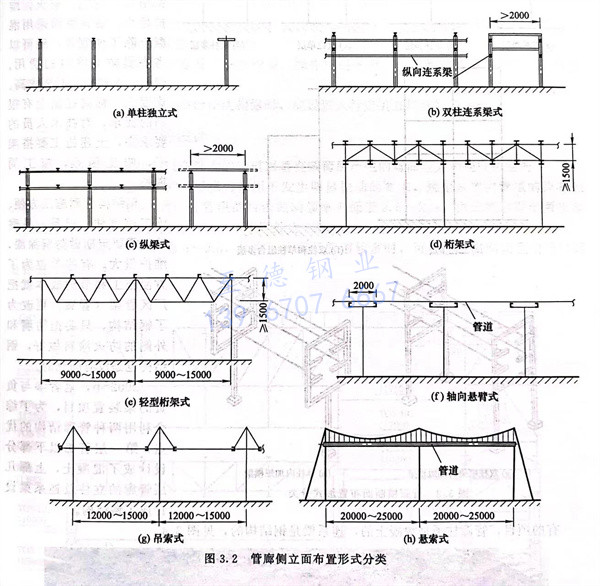

管(guan)廊側(ce)立面(mian)布置(zhi)形式(shi)分類見圖3.2。
①. 單(dan)柱(zhu)獨立(li)式(shi)，一般為單(dan)層。管廊寬度一般在2m以下(xia)，如果管廊上管子較多(duo)，管廊較寬，載(zai)荷較大，管廊高(gao)度也高(gao)，則需要結(jie)構專業在橫(heng)梁與立(li)柱(zhu)間打(da)斜撐加固。
②. 雙柱連系(xi)梁式，分(fen)單層(ceng)與雙層(ceng)，根(gen)據需要也可以(yi)多層(ceng)。如果管廊(lang)兩(liang)側(ce)進(jin)出管線(xian)多時，一般在該層(ceng)橫梁頂部以(yi)下加(jia)縱向(xiang)連系(xi)梁，以(yi)支(zhi)撐側(ce)向(xiang)進(jin)出管線(xian)。
③. 縱(zong)梁(liang)(liang)式(shi)(shi)管(guan)廊(lang)分單柱(zhu)(zhu)和雙柱(zhu)(zhu)結(jie)構(gou)(gou)，雙柱(zhu)(zhu)縱(zong)梁(liang)(liang)式(shi)(shi)一般(ban)(ban)為多層結(jie)構(gou)(gou)。這(zhe)種管(guan)廊(lang)的(de)特點(dian)是：管(guan)廊(lang)之間設有(you)縱(zong)梁(liang)(liang)，可以(yi)根據管(guan)道允許(xu)跨距(ju)在縱(zong)梁(liang)(liang)間加支(zhi)撐用次梁(liang)(liang)。縱(zong)梁(liang)(liang)式(shi)(shi)管(guan)廊(lang)軸(zhou)向柱(zhu)(zhu)距(ju)一般(ban)(ban)為6～11m。軸(zhou)向柱(zhu)(zhu)距(ju)可以(yi)根據實際情況(kuang)比6m小。但是，軸(zhou)向柱(zhu)(zhu)距(ju)如果(guo)大于11m，則管(guan)廊(lang)的(de)側縱(zong)連系梁(liang)(liang)會很粗(cu)，不是很經(jing)濟(ji)，此(ci)時可以(yi)采用桁架式(shi)(shi)管(guan)廊(lang)。
④. 桁(heng)架式管(guan)廊(lang)軸向柱距(ju)一般在11m以上。2016年(nian)筆者參與某裝置項目配管(guan)設計(ji)時，遇(yu)到(dao)某管(guan)廊(lang)為了跨越斜(xie)的鐵路，桁(heng)架管(guan)廊(lang)軸向柱距(ju)達43m。
三、管廊橫斷面布置形式分類

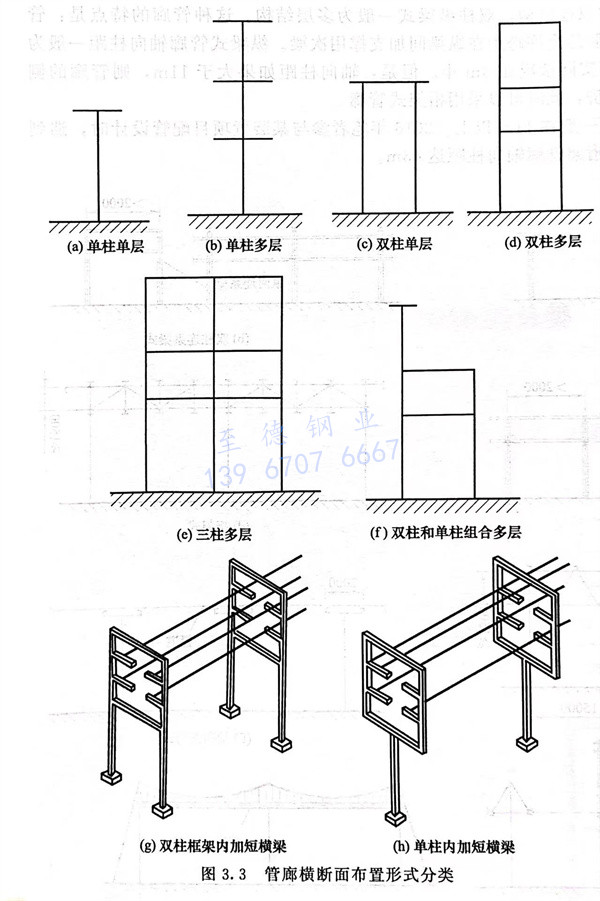

一(yi)般分為單(dan)柱(zhu)(zhu)（T形）式(shi)、雙(shuang)(shuang)柱(zhu)(zhu)（II形）式(shi)和(he)三柱(zhu)(zhu)式(shi)橫斷面(mian)管(guan)廊，見圖3.3。單(dan)柱(zhu)(zhu)管(guan)廊一(yi)般為單(dan)層，必要時也(ye)可(ke)采用雙(shuang)(shuang)層。雙(shuang)(shuang)柱(zhu)(zhu)管(guan)廊根(gen)據需(xu)要可(ke)分為單(dan)層、雙(shuang)(shuang)層，及多(duo)層。三柱(zhu)(zhu)式(shi)橫斷面(mian)管(guan)廊為多(duo)層管(guan)廊。一(yi)般不用四柱(zhu)(zhu)橫斷面(mian)管(guan)廊，會影響管(guan)子進(jin)出管(guan)廊、吊(diao)裝、維(wei)護等(deng)。
四、混凝(ning)土和鋼(gang)結構(gou)管(guan)廊(lang)
管廊(lang)用鋼結構(gou)還是(shi)混凝土(tu)的？在很多項目(mu)開始時，都(dou)會遇到這(zhe)個問題，筆者對曾參與負(fu)責的三(san)十(shi)多個大、中型裝置項目(mu)的混凝土(tu)結構(gou)管廊(lang)和鋼結構(gou)管廊(lang)進行了如下(xia)比較。
管廊用混凝(ning)土(tu)結(jie)構的鋼性要(yao)好(hao)，耐(nai)蝕性要(yao)強于(yu)鋼結(jie)構，耐(nai)用、耐(nai)火，維護量(liang)小。裝(zhuang)置里面采用混凝(ning)土(tu)除(chu)了(le)便宜外，還可以省去(qu)做防(fang)火涂(tu)料(liao)的費用。但是，土(tu)建施(shi)(shi)工時要(yao)求(qiu)高、難度大，標高控制(zhi)上有很高的要(yao)求(qiu)，對技術(shu)人(ren)員的要(yao)求(qiu)高，土(tu)建施(shi)(shi)工要(yao)搭架子，施(shi)(shi)工困(kun)難，施(shi)(shi)工周期長(chang)。
鋼(gang)結構(gou)管(guan)(guan)廊(lang)施(shi)(shi)工方(fang)便(bian)、施(shi)(shi)工速(su)度快(kuai)。但是，易腐蝕，需要(yao)定期(qi)做(zuo)防(fang)腐涂(tu)漆，維護量大(da)。有些單位為(wei)了(le)方(fang)便(bian)施(shi)(shi)工和(he)節約成本就把廠區管(guan)(guan)架（管(guan)(guan)廊(lang)）更改為(wei)了(le)鋼(gang)結構(gou)，只(zhi)要(yao)把防(fang)腐和(he)外側的(de)防(fang)火涂(tu)料做(zuo)好，鋼(gang)結構(gou)也是沒有問題(ti)的(de)。
2002年，筆(bi)者參與負責的某裝(zhuang)置項目(mu)，為了(le)綜合利用兩種(zhong)管(guan)廊結構的優點(dian)，第一層管(guan)廊以下(xia)部分設(she)計成了(le)混凝土，上部幾層管(guan)廊的立柱及連系(xi)梁設(she)計成了(le)鋼結構。

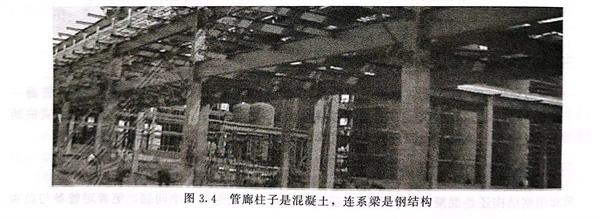

有的項目(mu)，管廊(lang)柱子是混(hun)凝土的，連系梁是鋼結構的，見圖3.4。
