一(yi)、管廊管道(dao)支吊架設計一(yi)般要(yao)求
①. 管廊上(shang)管道(dao)支架的(de)間(jian)距(ju)，受到(dao)管廊結(jie)構的(de)梁及柱間(jian)距(ju)的(de)限(xian)制(zhi)。小管道(dao)支架需要在(zai)次梁上(shang)作支撐。對于大直徑管道(dao)只需在(zai)主梁上(shang)支撐就夠了。
②. 管(guan)廊(lang)(lang)上敷設有(you)坡度(du)的(de)管(guan)道(dao)，可通過調整(zheng)管(guan)托下加型鋼(gang)或(huo)鋼(gang)板墊(dian)枕的(de)辦法來實現。對于(yu)放空(kong)氣體總管(guan)（或(huo)去火炬總管(guan)）宜布置在管(guan)廊(lang)(lang)柱子的(de)上方，以便于(yu)調整(zheng)標(biao)高。
二(er)、管(guan)廊管(guan)道固定架設計的(de)注(zhu)意點
①. 一(yi)般應(ying)在柱(zhu)子軸(zhou)線的主梁(liang)上設置，不(bu)要設在次梁(liang)上。
②. 盡量(liang)使(shi)固(gu)定架兩側的推力相(xiang)差(cha)不要過(guo)大。

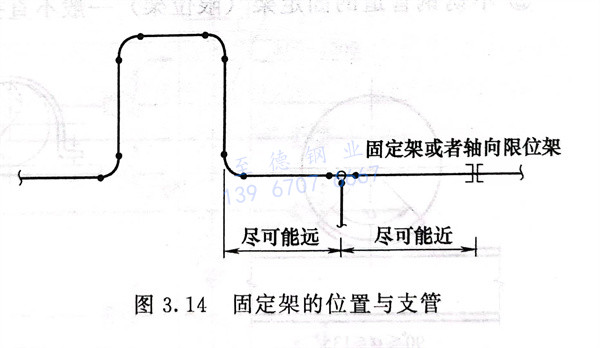

③. 管廊上不應(ying)在應(ying)力或位移量(liang)較大處連接支(zhi)管，支(zhi)管附近(jin)應(ying)設固(gu)定(ding)架（或軸(zhou)向限位架），如(ru)圖3.14所示。
三(san)、管(guan)(guan)廊管(guan)(guan)道導向(xiang)架設計的注意點(dian)
①. 導(dao)向架的(de)間距與對應的(de)軸向力及管徑(jing)有關。
②. 有橫向(xiang)引出管(guan)(guan)道的接點(dian)時，導向(xiang)架與接點(dian)或彎頭的距離（沿管(guan)(guan)廊(lang)縱向(xiang)）不宜太近，應使管(guan)(guan)道有一定的柔性。
③. “II”形膨脹彎附(fu)(fu)近導向架(jia)的設(she)置及波(bo)形補償器附(fu)(fu)近導向架(jia)的設(she)置見圖3.15。

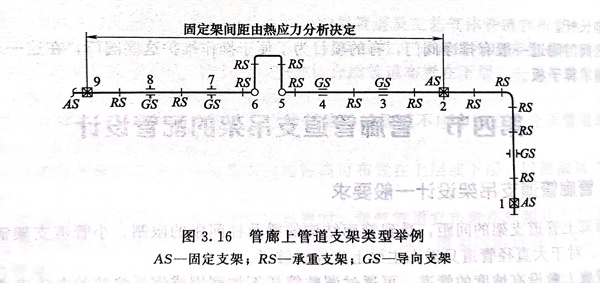

④. 設有“II”形膨脹彎時(shi)，如圖3.16所示，4點及6～7點的距離要適當(dang)，可(ke)按柔(rou)性分(fen)析決定(ding)，同時(shi)考慮管道的橫向位移不至(zhi)于(yu)太大(da)，1~22點之間管道應(ying)有充分(fen)的柔(rou)性。
四、管廊(lang)上(shang)不銹鋼管道管架的設計

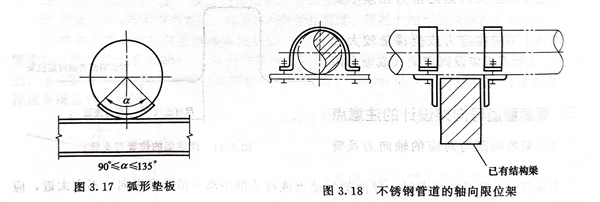

①. 管廊上管道的支承時，對于奧氏體不銹(xiu)鋼裸管，宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板，見圖3.17。
②. 不銹(xiu)鋼管道的固定架（限位架）一般不直接焊到管道上，如圖3.18所示。
五、管廊(lang)上管道支架易(yi)碰撞(zhuang)的位置

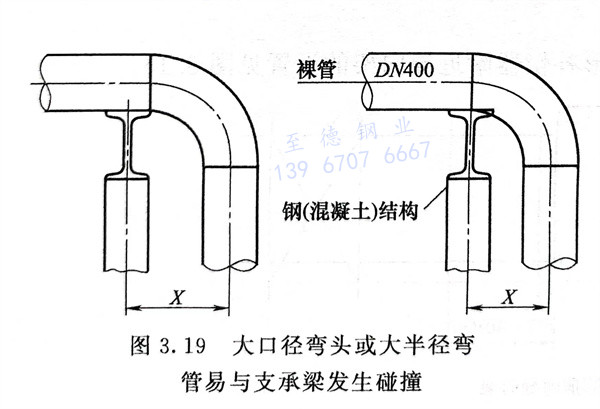

①. 大口(kou)徑彎頭(tou)或大半徑彎管在梁(liang)拐(guai)彎時，易與支承梁(liang)（管架）發生碰撞，如圖3.19所(suo)示。

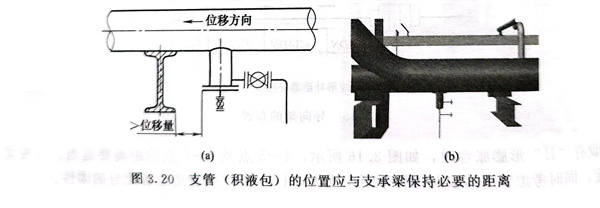

②. 支管（積(ji)液包）的位置應與(yu)支承(cheng)梁（管架(jia)）保(bao)持必(bi)要(yao)的距離，防止管子發生熱位移(yi)后與(yu)支承(cheng)梁（管架(jia)）碰撞，如圖3.20所示。
六、管(guan)廊上管(guan)道支(zhi)吊架需開(kai)長(chang)圓孔的位置(zhi)

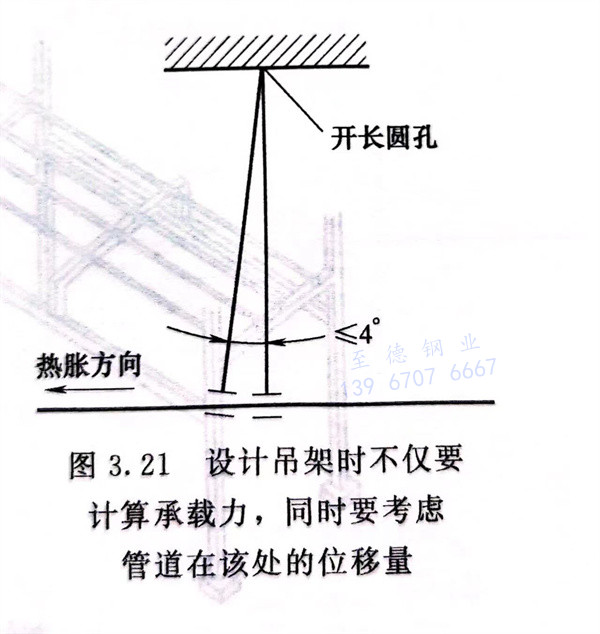

設計吊架(jia)時不僅(jin)要(yao)計算承載力，同時要(yao)考慮管道在該處(chu)的(de)(de)位移量，如果吊桿的(de)(de)位移過(guo)大，使得吊桿傾斜超過(guo)4°，應該在吊桿的(de)(de)生根部(bu)位設置(zhi)長(chang)圓孔，如圖3.21所示。
七、管道出(chu)裝置界區前管架(jia)的設計

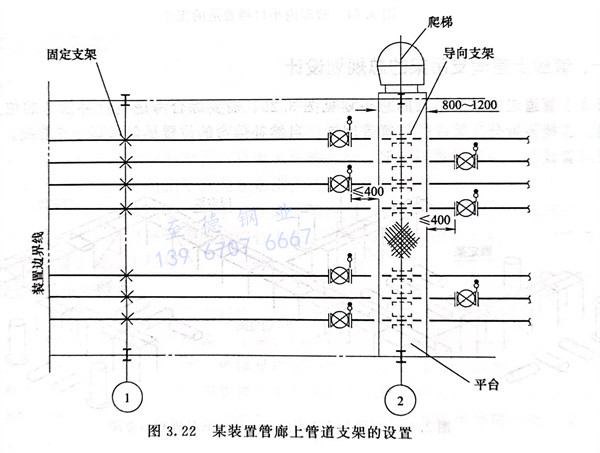

管道出(chu)裝置界(jie)區前需要(yao)設置固定架(jia)(jia)。保護界(jie)區內(nei)閥(fa)門和法蘭連接位置的(de)受力(li)安全。同(tong)時固定架(jia)(jia)界(jie)區內(nei)、外(wai)兩側的(de)設計單位可以分別計算應(ying)力(li)，互(hu)相不干涉，見圖3.22。
八、易(yi)被扭(niu)彎的(de)側縱連(lian)系梁(liang)計算

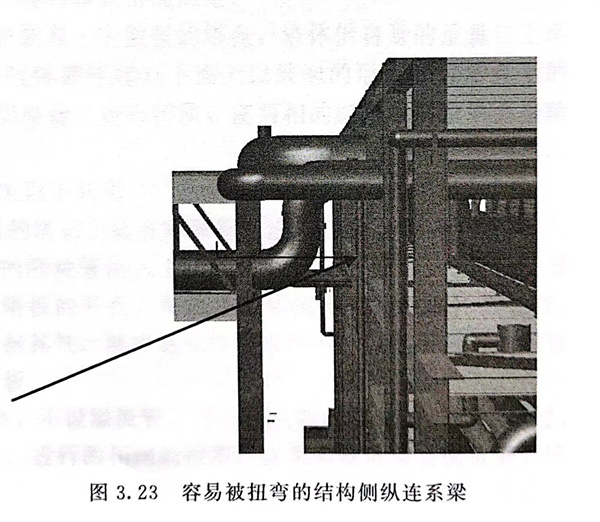

結構(gou)側(ce)縱連系(xi)梁經常被管道的(de)支架(jia)扭彎，如圖3.23中箭頭(tou)所示的(de)鋼梁。某工程約定(ding)管道符(fu)合標準(zhun)M（力(li)矩(ju)）＜7.5B（kN·mm）的(de)可以不向結構(gou)專(zhuan)業提轉矩(ju)條件，不會產(chan)生扭彎的(de)現象(xiang)，其(qi)中Br為結構(gou)側(ce)縱連系(xi)梁翼緣(yuan)寬度(du)。
九、管(guan)廊內小口徑管(guan)道的支撐

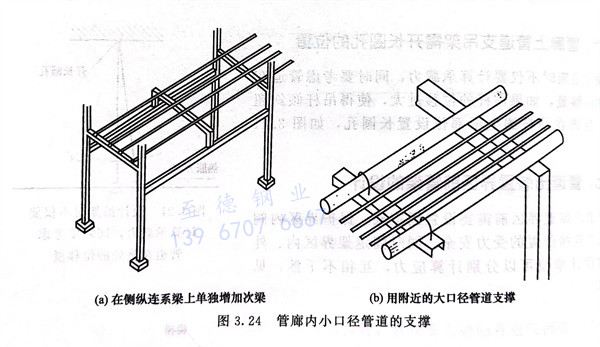

管廊的(de)(de)主橫梁間距較(jiao)大(da)，小口徑管道(dao)的(de)(de)最大(da)允許跨距較(jiao)小，為了滿足小口徑管道(dao)的(de)(de)支撐可以采取圖3.24所示結構。
十、管(guan)廊上管(guan)道(dao)支(zhi)吊架的總(zong)規劃設計

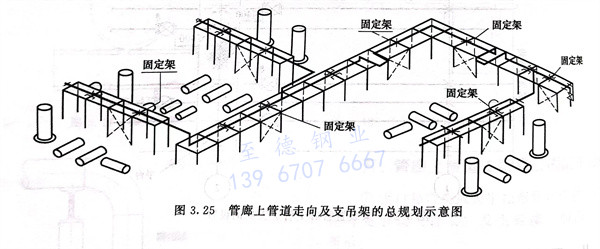

管廊上(shang)管道走向及(ji)支(zhi)吊架的(de)(de)總(zong)規劃見(jian)圖(tu)3.25，需(xu)要綜合考慮自然(ran)補(bu)償(chang)彎的(de)(de)位(wei)置(zhi)(zhi)(zhi)、固(gu)定(ding)架的(de)(de)位(wei)置(zhi)(zhi)(zhi)、連(lian)接裝置(zhi)(zhi)(zhi)分(fen)支(zhi)管線(xian)(xian)的(de)(de)位(wei)置(zhi)(zhi)(zhi)等因素(su)。自然(ran)補(bu)償(chang)彎的(de)(de)位(wei)置(zhi)(zhi)(zhi)盡量(liang)遠離分(fen)支(zhi)管線(xian)(xian)。裝置(zhi)(zhi)(zhi)管線(xian)(xian)連(lian)接主管廊管線(xian)(xian)前，一般設置(zhi)(zhi)(zhi)固(gu)定(ding)架。
