1. 公稱(cheng)壓力(li)（nominal pressure，PN）
不銹鋼管道組成件的公稱壓力一般表示管道組成件在規定溫度下的最大許用壓力。目前，國內外管道組成件的公稱壓力已經標準化，各國不銹鋼管(guan)道元件公稱壓力雖然不同，但基本上可分為兩個系列，即美洲系列和歐洲系列。PN與管道系統元件的力學性能和尺寸特性相關，用于參考的字母和數字組合的標識。它由字母PN和后跟無因次量綱的數字組成。公稱壓力標記示例：

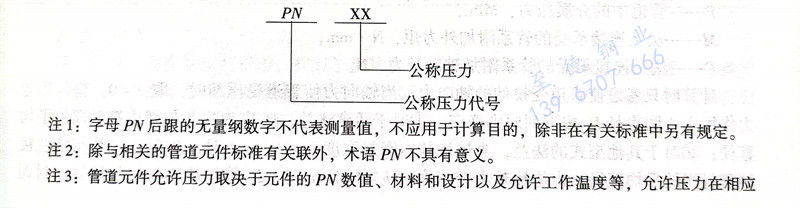

PN 公稱(cheng)壓(ya)力(li) 、XX 公稱(cheng)壓(ya)力(li)代號(hao)
注1：字母PN后跟的(de)無量綱數字不代表測量值，不應用于(yu)計算目的(de)，除非在有關標準中(zhong)另有規定。
注2：除與相關的(de)不銹鋼管道元件標準有關聯外，術語PN不具有意義。
注3：不銹鋼管道元(yuan)件允許(xu)壓力取決于元(yuan)件的(de)PN數值、材(cai)料和(he)設計以及(ji)允許(xu)工作溫(wen)度等(deng)，允許(xu)壓力在(zai)相(xiang)應標準(zhun)的(de)壓力溫(wen)度等(deng)級表中給出。
注4：具有(you)同樣PN和DN數值的所有(you)管道(dao)元件同與其(qi)相(xiang)配的法蘭應具有(you)相(xiang)同的配合尺(chi)寸。
PN、Class 與實際(ji)壓力的關系詳細講述見本書第五章。

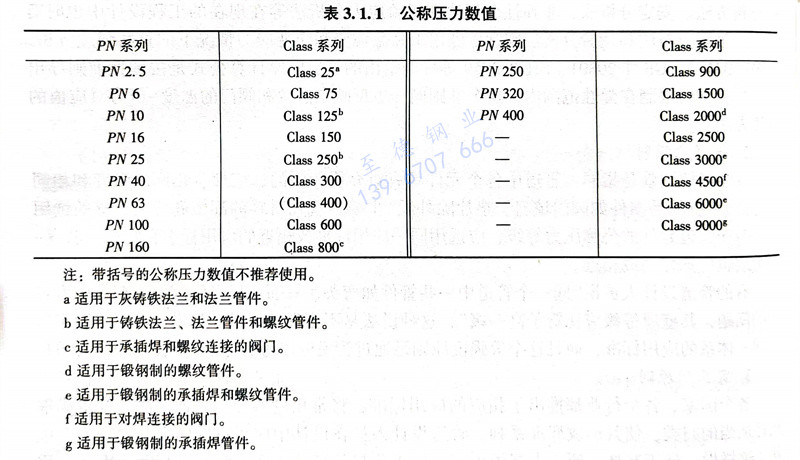

ISO 7268（管道元件(jian) 公稱(cheng)壓(ya)力的定(ding)義）介紹了公稱(cheng)壓(ya)力。國內標準GB／T 1048《管道元件(jian)公稱(cheng)壓(ya)力》規定(ding)的公稱(cheng)壓(ya)力系(xi)列見表3.1.1。
注：帶括號(hao)的(de)公稱壓(ya)力數值不推(tui)薦(jian)使用。
a 適用(yong)于(yu)灰鑄鐵法蘭和法蘭管(guan)件。
b 適用于鑄鐵法(fa)蘭、法(fa)蘭管(guan)件(jian)和螺(luo)紋管(guan)件(jian)。
c 適用于承插焊和螺紋連接的閥(fa)門。
d 適(shi)用于鍛鋼制的螺(luo)紋管件。
e 適用于鍛鋼制的承(cheng)插焊和螺(luo)紋管件。
f 適用于(yu)對焊(han)連接(jie)的閥門。
g 適用于鍛(duan)鋼(gang)制的承插焊管件。
2. 公(gong)稱壓力等級的確定

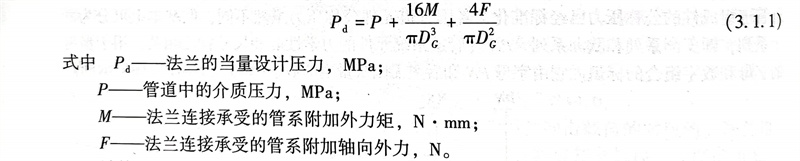

一條(tiao)管(guan)道(dao)中如(ru)果(guo)同時(shi)含有(you)兩個(ge)或(huo)兩個(ge)以(yi)上不(bu)同溫(wen)(wen)度-壓(ya)(ya)力(li)(li)表的不(bu)同標(biao)準(zhun)，應(ying)逐一核對使它們均得到滿足。管(guan)道(dao)系統在熱態下工作(zuo)時(shi)，各(ge)不(bu)銹鋼管(guan)道(dao)元件會因熱膨脹而發生變形和(he)位移(yi)，當這(zhe)個(ge)變形和(he)位移(yi)受到阻礙(ai)時(shi)，會產生附(fu)加位移(yi)載(zai)(zai)荷(he)。由于(yu)這(zhe)個(ge)附(fu)加載(zai)(zai)荷(he)與管(guan)系的空間走(zou)向和(he)支架的設計(ji)有(you)關，因此又叫管(guan)系力(li)(li)。當管(guan)道(dao)元件承受管(guan)系力(li)(li)后，應(ying)將它折算(suan)成當量設計(ji)壓(ya)(ya)力(li)(li)來校(xiao)核管(guan)道(dao)所需要(yao)的公稱壓(ya)(ya)力(li)(li)，因為一般的法蘭(lan)標(biao)準(zhun)給出的溫(wen)(wen)度-壓(ya)(ya)力(li)(li)等級對應(ying)值都是僅考慮內(nei)壓(ya)(ya)作(zuo)用時(shi)的對應(ying)值。當法蘭(lan)同時(shi)承受內(nei)壓(ya)(ya)和(he)管(guan)系力(li)(li)作(zuo)用時(shi)，其當量設計(ji)壓(ya)(ya)力(li)(li)可按式（3.1.1）計(ji)算(suan)。附(fu)加荷(he)載(zai)(zai)的計(ji)算(suan)詳細講述見《管(guan)道(dao)應(ying)力(li)(li)分析(xi)與工程(cheng)應(ying)用》一書(shu)。
計算時(shi)只考(kao)慮使管道受(shou)拉伸的(de)(de)(de)(de)軸向(xiang)力(li)。當(dang)軸向(xiang)力(li)使管道受(shou)壓縮時(shi)，取。墊(dian)(dian)片(pian)(pian)壓緊力(li)作(zuo)用中心圓直徑(jing)Dc按下列原則確定：①對于(yu)活(huo)套法(fa)(fa)(fa)蘭(lan)(lan)，Dc應為法(fa)(fa)(fa)蘭(lan)(lan)與(yu)翻邊接觸面的(de)(de)(de)(de)平均直徑(jing)；②對于(yu)其他(ta)型式的(de)(de)(de)(de)法(fa)(fa)(fa)蘭(lan)(lan)，當(dang)墊(dian)(dian)片(pian)(pian)基本密封(feng)(feng)寬度m時(shi)，Dc等(deng)于(yu)墊(dian)(dian)片(pian)(pian)與(yu)法(fa)(fa)(fa)蘭(lan)(lan)接觸密封(feng)(feng)面的(de)(de)(de)(de)平均直徑(jing)；當(dang)墊(dian)(dian)片(pian)(pian)基本密封(feng)(feng)寬度m時(shi)，D6等(deng)于(yu)墊(dian)(dian)片(pian)(pian)與(yu)法(fa)(fa)(fa)蘭(lan)(lan)接觸密封(feng)(feng)面的(de)(de)(de)(de)外(wai)徑(jing)減(jian)去墊(dian)(dian)片(pian)(pian)有效密封(feng)(feng)寬度b的(de)(de)(de)(de)2倍(bei)。
3. 管道的級別

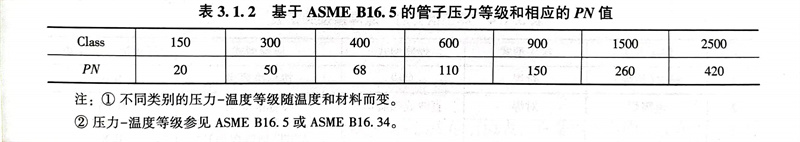

管道的級別(bie)一般由(you)最弱的受壓單元的壓力-溫(wen)度(du)等(deng)級來(lai)確定，不銹鋼管道中最弱的單元可能是(shi)低材質或低等(deng)級的管件。表3.1.2是(shi)基于ASME B16.5和PN等(deng)級命名的標準管子的等(deng)級的劃分。管道的等(deng)級也(ye)可由(you)其他(ta)的ASME標準來(lai)劃分，例如：ASME B16.1、B16.3、B16.24、B16.42。
注：①. 不同類別的壓力-溫(wen)度等(deng)級(ji)隨溫(wen)度和材料而(er)變。
②. 壓(ya)力-溫度等級參(can)見(jian) ASME B16.5或(huo)ASME B16.34。
ASME系(xi)列的(de)公稱壓力（PN）表(biao)示(shi)(shi)等(deng)級(ji)的(de)命名(ming)，PN以bar為單位表(biao)示(shi)(shi)壓力等(deng)級(ji)的(de)近似值(zhi)(zhi)，114.5psi（100kPa）。不(bu)(bu)同公稱壓力值(zhi)(zhi)之間(jian)，PN等(deng)級(ji)數值(zhi)(zhi)不(bu)(bu)能(neng)反映其(qi)比例關系(xi)，不(bu)(bu)1bar=14.5psi(100kPa)過Class數值(zhi)(zhi)卻(que)將此關系(xi)反映了出(chu)來。因此，用(yong)Class數值(zhi)(zhi)來表(biao)示(shi)(shi)等(deng)級(ji)。
